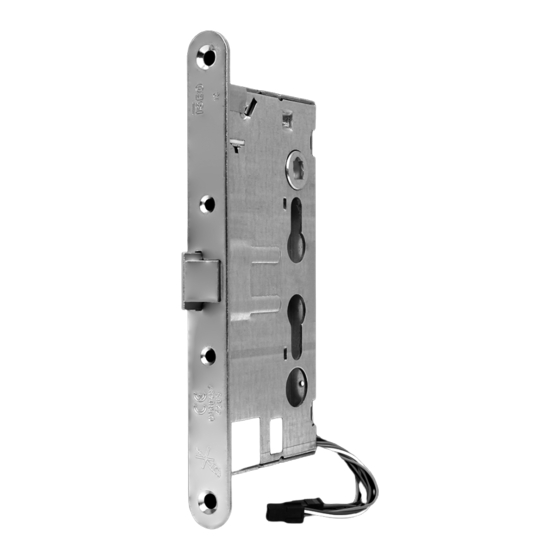

Iseo 214E Series Instructions For The Installation, Use And Maintenance

214E* - 214F*
216E*
Art.
Serrature Tagliafuoco Antipanico FAIL SECURE, abbinabili a maniglioni antipanico.
214E10654..D
Lato esterno: scrocco comandato dalla chiave e dalla maniglia solo se abilitata da chiave o
214E10654..S elettromagnete (FAIL SECURE).
Lato interno: (lato antipanico) scrocco comandato da maniglione o chiave.
Serrature Tagliafuoco Antipanico FAIL SAFE, abbinabili a maniglioni antipanico.
214F10654..D
Lato esterno: scrocco comandato dalla chiave e dalla maniglia solo se abilitata da chiave o dalla
214F10654..S mancanza di alimentazione (FAIL SAFE).
Lato interno: (lato antipanico) scrocco comandato da maniglione o chiave.
Serrature Tagliafuoco di Emergenza FAIL SECURE con scrocco rovesciato per apertura interna, abbinabili alla
maniglia interna di emergenza.
214E10654.CD
Lato esterno: scrocco comandato dalla chiave e dalla maniglia solo se abilitata da chiave o elettromagnete (Fail
214E10654.CS
Secure).
Lato interno: (lato emergenza) scrocco comandato dalla maniglia o chiave.
Serrature Tagliafuoco FAIL SECURE
216E30654.5D
Lato esterno / interno: scrocco comandato dalla chiave e dalla maniglia solo se abilitata da chiave o
216E30654.5S
elettromagnete (Fail Secure)
CARATTERISTICHE GENERALI DI FUNZIONAMENTO
Serratura di tipo antipanico
interno e placca maniglia sul lato esterno. Dal lato interno il maniglione antipanico
l'apertura della porta indipendentemente dall'alimentazione della serratura e dalla posizione della mandata.
Dal lato esterno la maniglia può aprire solo se:
Ÿ
la serratura viene alimentata elettricamente e viene dato il comando di apertura "impulso" o "fermo a giorno"
Ÿ
viene tolta l'alimentazione della serratura (vale solo per articoli funzione Fail-Safe)
Ÿ
la chiave ha richiamato la mandata (ATTENZIONE: tutte le funzioni elettroniche sono attivate solo con la disabilitazione della
maniglia)
Temperatura di funzionamento -20°C +70°C
COLLEGAMENTO E CARATTERISTICHE ELETTRICHE
Ÿ
Realizzare l'impianto elettrico conformemente alle normative vigenti.
Ÿ
Accertarsi che l'impianto elettrico sia disconnesso dalla rete prima di effettuare il collegamento dei cavi e/o eventuali interventi
successivi
Ÿ
Prima di effettuare il collegamento accertarsi che la tensione di uscita dell'alimentatore sia pari al valore di tensione nominale
richiesta e che la potenza fornita sia maggiore/uguale a quella richiesta.
Ÿ
Alimentare la serratura con tensioni 12V-24V ac/dc +/-10%
Ÿ
Assorbimento max 350 mA
Ÿ
Input comando apri 12V-24V ac/dc +/-10% 10mA
Ÿ
Cavo di alimentazione input/output L=7mt 4 poli art. 0000A00039 da ordinare a parte
Ÿ
Predisposizione per eventuale LED remoto (non fornito) 12V-24V ac/dc +/-10% con assorbimento max 10 mA per segnalazione a
distanza dell'attivazione/disattivazione della serratura
Ÿ
Predisposizione di segnalazione stato serratura per eventuali led rosso e verde sulla placca maniglia (non forniti)
Ÿ
Temporizzatore incorporato tempo fisso 30 sec +/-5 sec, con possibile reset automatico (azzeramento del tempo) ad ogni
apertura della porta se dotata di contatti elettrici molleggiati.
Ÿ
Funzione di "fermo a giorno"
Ÿ
In caso di alimentazione in corrente AC, i cavi di alimentazione non hanno polarità
Ÿ
In caso di alimentazione in corrente DC e di utilizzo del led remoto, rispettare le polarità dei cavi indicate nello schema
Ÿ
Usare cavi di sezione non inferiore a 1 mmq
Ÿ
Accertarsi che il passaggio dei fili avvenga in zone senza bordi taglienti
Ÿ
Verificare che la zona di alloggiamento della serratura, nella parte ove sono presenti cavi esterni alla stessa, non presenti parti
che possano danneggiarne l'isolamento.
Ÿ
Accertarsi che, dopo aver effettuato il collegamento, non vi siano cortocircuiti
INSTALLAZIONE
Ÿ
Accertarsi che le viti per il fissaggio del maniglione e delle placche maniglia non interferiscano con la serratura
Ÿ
Prima del montaggio verificare che la maniglia ruoti liberamente senza forzature
Ÿ
Verificare che la lunghezza del quadro sia adeguata per lo spessore della porta
Ÿ
Verificare che la lunghezza del cilindro sia adeguata per lo spessore della porta
COLLAUDO DA EFFETTUARE DOPO INSTALLAZIONE per versioni FAIL-SECURE
Ÿ
Verificare che la maniglia/e ritorni spontaneamente e simultaneamente nella posizione di partenza
Ÿ
Azionare la mandata con il cilindro in senso di chiusura
Ÿ
Dare il comando di apertura alla serratura, ruotare la maniglia e verificare il richiamo dello scrocco
Ÿ
In assenza del comando di apertura verificare che la maniglia ruoti libera senza richiamare lo scrocco
Ÿ
In assenza di alimentazione verificare che la maniglia ruoti libera senza richiamare lo scrocco
Ÿ
Eliminare la mandata con il cilindro in senso di apertura e con la maniglia verificare il richiamo dello scrocco
KW14150
Istruzioni per l'installazione, l'utilizzo e la manutenzione
di serrature da infilare per porte tagliafuoco con scheda
elettronica.
/emergenza (vedi articoli predisposti) cioè abbinabile con maniglione antipanico
L'
Descrizione Alimentazione
12/24 Vac/dc
+/- 10%
/maniglia
/maniglia (vedi articoli predisposti) comanda
Iseo Serrature s.p.a. Tel +39 0364 8821
Via San Girolamo 13 Fax +39 0364 882263
25055 Pisogne ( BS ) iseo@iseo.com
Italy www.iseo.com
Assorbimento
350 mA max
Per DC
consigliato
alimentatore
10W
Per AC
consigliato
trasformatore
24VA
entrambi in
doppio
isolamento
dal lato
1
