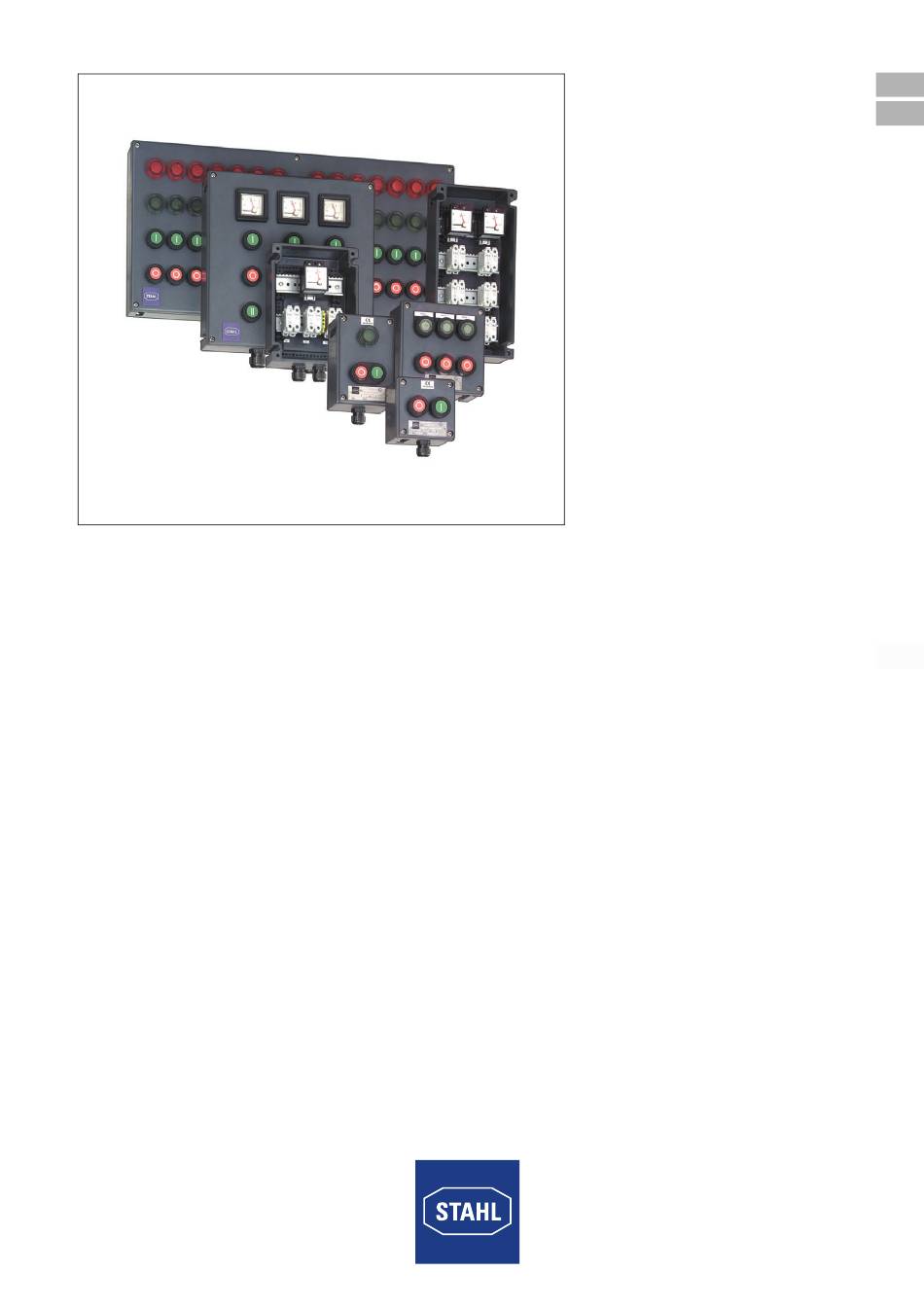

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Steuerung und Verteilung Control and Distribution Systems Reihe 8146/5 Series 8146/5...
  • Page 3 Betriebsanleitung Additional languages www.stahl-ex.com Steuerung und Verteilung Reihe 8146/5...

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................3 Symbole in der Betriebsanleitung ...............3 Warnhinweise .....................4 Symbole am Gerät oder in Schaltplänen ............4 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Sichere Verwendung ...................5 Umbauten und Änderungen ................5 Funktion und Geräteaufbau ................5...

  • Page 5: De De

    Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt/Data sheet Weitere Sprachen, siehe www.stahl-ex.com. Konformität zu Normen und Bestimmungen Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com. Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre...

  • Page 6: 2.2 Warnhinweise

    Erläuterung der Symbole Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: • Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS • Art und Quelle der Gefahr/des Schadens • Folgen der Gefahr •...

  • Page 7: Sicherheitshinweise

    • Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät beachten. • Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. Umbauten und Änderungen WARNUNG Gefahr durch Umbauten und Änderungen am Gerät! Explosionsschutz gefährdet!

  • Page 8: 5 Technische Daten

    Anzugsdrehmoment Reihenklemmen gemäß den Vorgaben der Reihenklemmen-Hersteller Deckelverschluss Standard mit unverlierbaren M6 Edelstahl-Kombischlitzschrauben Sonder mit Deckelscharnieren Weitere technische Daten, siehe www.stahl-ex.com. Die genauen Technischen Daten sind von den verwendeten Ex-Bauteilen abhängig. Steuerung und Verteilung 137193 / 8146620300 Reihe 8146/5 2014-06-26·BA00·III·de·05...

  • Page 9: 6 Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnung (alle Maße in mm [Zoll]) – Änderungen vorbehalten 04180E00 03179E00 03883E00...

  • Page 10: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage GEFAHR Gefahr durch falsche Installation des Geräts! Explosionsschutz gefährdet! • Installation strikt nach Anleitung und unter Berücksichtigung der nationalen Sicherheits- und Unfallverhütungsvorschriften durchführen, damit der Explosionsschutz erhalten bleibt. • Das elektrische Gerät so auswählen bzw. installieren, dass der Explosionsschutz aufgrund äußerer Einflüsse nicht beeinträchtigt wird, z.
  • Page 11 Montage und Installation 7.2.1 Gehäusedeckel öffnen und schließen Drehgriffe, die am Deckel angebracht sind, können optional über eine Deckelverriegelung verfügen. In diesem Fall kann der Deckel nur in einer bestimmten Stellung abgenommen bzw. verschlossen werden. • Schrauben am Gehäusedeckel lösen. •...

  • Page 12: Installation

    Montage und Installation 7.2.4 Gebrauchslage • Die Gehäuse der Reihe 8146 können bei senkrechter Montage in beliebiger ≦ 90° Ausrichtung montiert werden. • Bei waagrechter Montage muss sich der Deckel oben befinden. Eine hängende Montage bei der der Deckel überhängt ist nicht zulässig! 16523E00 Installation...
  • Page 13 Werkzeug angebracht werden. Zur Vermeidung einer Kondensatbildung innerhalb der Gehäuse empfehlen wir die Verwendung des Klimastutzens z. B. Typ 8162 der Fa. R. STAHL Schaltgeräte GmbH. 7.3.1 Elektrischer Anschluss • Beachten Sie die Angaben in dem Kapitel "Technische Daten". • Der Leiteranschluss ist mit besonderer Sorgfalt durchzuführen.
  • Page 14 Montage und Installation 7.3.2 Vorsicherung • Anlage mit angegebener elektrischer Vorsicherung absichern. • Ausreichend Kurzschlussstrom an der Anlage sicherstellen. 7.3.3 Innere Verdrahtung WARNUNG Gefahr durch falsche Verlegung der Kabel und Leitungen! Gefahr von Verletzungen und Sachschäden! • Leitungen und Kabel müssen mit einem Abstand von mindestens 8 mm zu Leitungen und Kabel anderer eigensicherer Stromkreise verlegt werden.
  • Page 15 Montage und Installation Reihenklemmen im Ex e Gehäuse Beachten Sie den Prüfschein der Klemmen. Brückungen dürfen nur mit Original Ex-Zubehör vorgenommen werden. Rüsten Sie die dazu erforderlichen Trennwände bei Bedarf nach. Verwenden Sie bei zusätzlich notwendigem Aufspleißschutz Aderendhülsen oder Kabelschuhe. Der Querschnitt des Aufspleißschutzes muss mit dem Leiterquerschnitt übereinstimmen.
  • Page 16 Montage und Installation Schutzleiter für Kabelquerschnitt bis 10 mm • Flachkopfschraube (1) abschrauben. • PE-Kabelschuh (2) mit Flachkopfschraube (1) fixieren. • Flachkopfschraube (3) lösen. • Leiter unter Klemmplatte (4) klemmen. • Flachkopfschraube (3) schließen. • Flachkopfschraube (3) mit einem Drehmoment 4,5 Nm anziehen.

  • Page 17: Betrieb

    Inbetriebnahme Inbetriebnahme WARNUNG Gerät vor der Inbetriebnahme überprüfen! Explosionsschutz gefährdet! • Vor der Inbetriebnahme Prüfungsvorschriften in den national gültigen Bestimmungen beachten, damit der Explosionsschutz erhalten bleibt. • Gerät vor der Inbetriebnahme auf korrekte Installation und Funktion überprüfen. Vor Inbetriebnahme Folgendes sicherstellen: •...

  • Page 18: Instandhaltung, Wartung, Reparatur

    Instandhaltung, Wartung, Reparatur Instandhaltung, Wartung, Reparatur WARNUNG Unbefugte Arbeiten am Gerät! Gefahr von Verletzungen und Sachschäden! • Arbeiten am Gerät ausschließlich von dazu befugtem und entsprechend geschultem Personal ausführen lassen. 10.1 Instandhaltung • Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften entnehmen.

  • Page 19: 10.3 Reparatur

    Reinigung 10.3 Reparatur GEFAHR Gefahr durch unsachgemäße Wartung/Reparatur! Explosionsschutz gefährdet! • Reparaturen am Gerät nur von R. STAHL Schaltgeräte GmbH durchführen lassen. Bei Beschädigungen an Bauteilen, sind diese auszutauschen. 10.4 Rücksendung Für die Rücksendung im Reparatur-/Servicefall das Formular "Serviceschein" verwenden. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads >...
  • Page 20 Steuerung und Verteilung 137193 / 8146620300 Reihe 8146/5 2014-06-26·BA00·III·de·05...
  • Page 21 Operating instructions Additional languages www.stahl-ex.com Control and Distribution Systems Series 8146/5...
  • Page 22 Contents General Information ....................3 Manufacturer .......................3 Information Regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................3 Symbols in these Operating Instructions ............3 Warning Notes ....................4 Symbols on the Device ..................4 Safety Notes .......................5 Operating Instructions Storage ................5 Safe Use ......................5...

  • Page 23: En En

    They are legally binding in all legal affairs. Further Documents • Data sheet For further languages, see www.stahl-ex.com. Conformity with Standards and Regulations See certificates and EC Declaration of Conformity: www.stahl-ex.com. Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning...

  • Page 24: 2.2 Warning Notes

    Explanation of the Symbols Warning Notes Warning notes must be observed under all circumstances, in order to minimize the risk due to construction and operation. The warning notes have the following structure: • Signalling word: DANGER, WARNING, CAUTION, NOTICE • Type and source of danger/damage •...

  • Page 25: Safety Notes

    • During installation and operation observe the information (characteristic values and rated operating conditions) on the rating, data and information plates located on the device. • Always consult with R. STAHL Schaltgeräte GmbH in case of operating conditions which deviate from the technical data. Modifications and Alterations...

  • Page 26: 5 Technical Data

    Cover lock Standard with captive M6 stainless steel combo head screws Option with cover hinges For further technical data, see www.stahl-ex.com. The exact technical data depend on the Ex components used. Control and Distribution Systems 137193 / 8146620300 Series 8146/5...

  • Page 27: 6 Transport And Storage

    Transport and Storage Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. • Do not drop the device. Mounting and Installation Dimensions / Fastening Dimensions Dimensional drawings (all dimensions in mm [inch] –...

  • Page 28: Mounting / Dismounting, Operating Position

    Mounting and Installation Mounting / Dismounting, Operating Position DANGER Danger due to incorrect installation of the device! Explosion protection is impaired! • Carry out installation strictly according to the instructions and national safety and accident prevention regulations to maintain the explosion protection.
  • Page 29 Mounting and Installation 7.2.1 Opening and Closing the Enclosure Cover Rotary actuators installed on the cover may optionally be equipped with a cover lock. In this case, the cover can only be removed or closed in one specific position. • Loosen the screws on the enclosure cover. •...

  • Page 30: Installation

    Mounting and Installation 7.2.4 Operating Position • In case of vertical mounting, the enclosures of the Series 8146 can be installed in any ≦ 90° position. • In case of horizontal mounting, the cover must be in top position. A hanging position with the cover downwards is not permitted! 16523E00...
  • Page 31 If core end sleeves are used, they must be fitted with a suitable tool. To prevent condensation in the enclosure, we recommend using a breather, for example Type 8162 by R. STAHL Schaltgeräte GmbH. 7.3.1 Electrical Connection • The information given in chapter "Technical Data" must be observed.
  • Page 32 Mounting and Installation 7.3.2 Back-up Fuse • Secure the system by means of the specified electric back-up fuse. • Ensure sufficient short-circuit current in the system. 7.3.3 Internal Wiring WARNING Danger due to incorrectly installed cables and conductors! Risk of injuries and material damage! •...
  • Page 33 Mounting and Installation Terminal blocks in Ex e enclosure Observe the test certificate of the terminals. Terminal bridging is only permitted if original Ex accessories are used. If necessary, equip with the required partitions. For additional splice protection, use core end sleeves or cable lugs. The cross section of the splice protection must match the conductor cross section.
  • Page 34 Mounting and Installation Protective conductor for cable cross-section up to 10 mm • Unscrew the pan-head screw (1). • Fasten the PE cable lug (2) using the pan-head screw (1). • Loosen the pan-head screw (3). • Slide the conductor under the clamping plate (4).

  • Page 35: Operation

    Commissioning Commissioning WARNING Check the device before commissioning! Explosion protection is impaired! • Observe the inspection requirements in the current national regulations before commissioning in order to maintain the explosion protection. • Check the device for proper installation and function before commissioning.

  • Page 36: Maintenance And Repair

    Maintenance and Repair Maintenance and Repair WARNING Unauthorized work being performed on the device! Risk of injuries and material damage! • Work performed on the device must only be carried out by appropriately authorized and trained personnel. 10.1 Maintenance • Consult the relevant national regulations to determine the type and extent of inspections.

  • Page 37: 10.3 Repair

    • Ensure environmentally friendly disposal of all components according to the statutory regulations. Accessories and Spare Parts NOTICE Use only original accessories and spare parts by R. STAHL Schaltgeräte GmbH. For accessories and spare parts, see data sheet on our homepage www.stahl-ex.com. 137193 / 8146620300 Control and Distribution Systems 2014-06-26·BA00·III·en·05...
  • Page 39 Control and Distribution Systems 137193 / 8146620300 Series 8146/5 2014-06-26·BA00·III·en·05...
