Kohler K-470 Homeowner's Manual

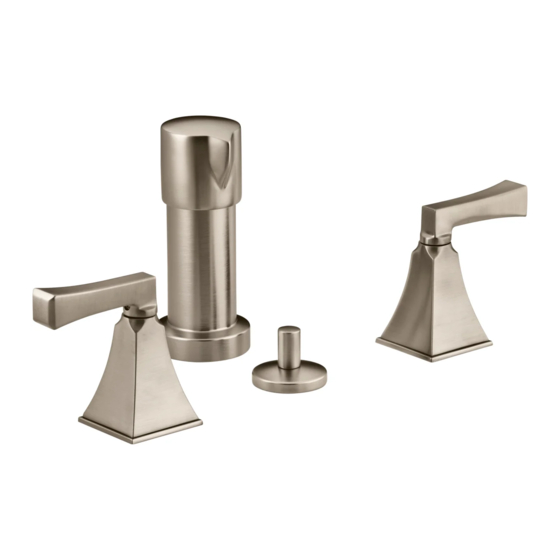

Fixture-mount bidet faucet
Hide thumbs Also See for K-470:

Advertisement

Quick Links

Download this manual
Homeowners Guide
Fixture-Mount Bidet Faucet
K-470
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page" Français-1"
Español, página" Español-1"
116829-5-C

Advertisement

loading
Need help?

Need help?

Do you have a question about the K-470 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kohler K-470

Summary of Contents for Kohler K-470

  • Page 1 Homeowners Guide Fixture-Mount Bidet Faucet K-470 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page“ Français-1” Español, página“ Español-1” 116829-5-C...

  • Page 2: Care And Cleaning

    Thank You For Choosing Kohler Company Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship offers you a rare combination of proven performance and graceful sophistication that will satisfy you for years to come. The dependability and beauty of your Kohler product will surpass your highest expectations.
  • Page 3 *If the faucet should leak or drip during normal use, Kohler will, free of charge, mail to the purchaser the cartridge necessary to put the faucet in good working condition.
  • Page 4 It is recommended that at the time of purchase, you verify that all accessories and components are complete in this package. This Kohler product is warranted to be free of defects in material and workmanship for one (1) year from the date of purchase as shown on the invoice or receipt.
  • Page 5 Kohler Co. 3. This warranty does not cover the damages as a result of disaster such as fire or acts of God, including flooding, earthquake, or electric...

  • Page 6: Service Parts

    1011132-B (Cold) 1011132-R (Hot) 87536 Washer Screw 79690** Faceted Bonnet 88018** Square Bonnet 57597 1001118** Escutcheon 51469 59425 O-Ring Escutcheon 87466 78125 Stem Extension Spline Adapter To Valve **Finish/color code must be specified when ordering. Service Parts 116829-5-C Kohler Co.
  • Page 7 1025208** Handle w/Setscrew 56173 Setscrew 75603 1023695-B (Cold) 1023695-R (Hot) Washer 1021513 Screw 88018** Square Bonnet 57597 1001118** Escutcheon 51469 O-Ring 78125 Spline Adapter 1021514 Stem Extension To Valve **Finish/color code must be specified when ordering. Kohler Co. 116829-5-C...
  • Page 8 Escutcheon To Handle 77005** (Clockwise Close) 77006** (Counterclockwise Close) Valve 33843 Washer 40620 Washer 32935 74369 Valve Body 74789 78824 Hose O-Ring To Tee 32751 Coupling Nut 40001 Washer 40005 **Finish/color code must be specified when ordering. 116829-5-C Kohler Co.
  • Page 9 Shank Valve 57936 Pipe Fitting 78815 32738 Gasket Coupling 78815 Gasket 57937 59435 1002014 (Mexico) Hose 32739 Adapter/Flow Control 40013 Gasket 40097 Washer 76684 Washer To Hose 73858** 74790 Hose **Finish/color code must be specified when ordering. Kohler Co. 116829-5-C...
  • Page 10 1025650 1036932** Seal Trim Ring 1035564 Link 1035348** 40228 1025678 Clip Washer 1025654 Washer 1032296** (Without Overflow) Body 1025645** 1037390 1025642 Washer 1030925 Washer 1025639** (With Overflow) Body 1036351** Tailpiece **Finish/color code must be specified when ordering. 116829-5-C Kohler Co.
  • Page 11 Robinet de bidet à montage sur appareil Merci d’avoir choisi la compagnie Kohler Merci d’avoir choisi la ligne the Bold Look of Kohler. Le travail soigné des artisans de Kohler vous fera apprécier une rare combinaison de performances prouvées et une sophistication gracieuse, qui vous satisferont pour les années à...
  • Page 12 Kohler et 3 pour littérature. Garantie limitée à vie - É.U. et Canada Kohler Co. garantit que ses robinets fabriqués après le 1 Janvier 1997 ne goutteront pas, et seront sans fuites pendant leur utilisation normale à domicile, aussi longtemps que l’acquéreur initial en soit le propriétaire.
  • Page 13 Garantie limitée à vie - É.U. et Canada (cont.) Si le produit est utilisé dans un commerce, Kohler garantit le produit contre tout défaut de matériel et de fabrication pour un (1) an à partir de la date d’installation, en plus des autres termes de cette garantie appliquée excepté...

  • Page 14: Pièces De Rechange

    Joint torique Écrou pour l'applique 78125 87466 Adaptateur à cannelures Extension de la tige À la valve **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. Pièces de rechange 116829-5-C Français-4 Kohler Co.
  • Page 15 57597 Tige 1001118** Applique 51469 Joint torique 78125 Adaptateur à cannelures 1021514 Extension de la tige À la valve **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. Kohler Co. Français-5 116829-5-C...
  • Page 16 Corps de la valve 74789 78824 Tuyau Joint torique Au T 32751 Écrou de couplage 40001 Rondelle 40005 Écrou **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. 116829-5-C Français-6 Kohler Co.
  • Page 17 1002014 (Mexique) Tuyau 32739 Adaptateur/Contrôle du débit Écrou 40013 Joint 40097 Rondelle 76684 Rondelle Au tuyau 73858** 74790 Tuyau **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. Kohler Co. Français-7 116829-5-C...
  • Page 18 (Sans trop-plein) Corps 1025645** Écrou 1037390 Tige 1025642 Rondelle 1030925 Rondelle 1025639** (avec trop-plein) Corps 1036351** Pièce de raccordement **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. 116829-5-C Français-8 Kohler Co.

  • Page 19: Cuidado Y Limpieza

    Grifería de montaje en bidet Gracias por elegir los productos de Kohler Gracias por elegir la línea de productos de The Bold Look of Kohler. La artesanía de Kohler le ofrece una rara combinación de rendimiento comprobado y agraciada elegancia capaces de satisfacer sus exigencias durante muchos años.
  • Page 20 Kohler y luego 3 para documentos. Garantía limitada de por vida - EE.UU. y Canadá Kohler Co. garantiza que la grifería fabricada después del 1 de enero de 1997 está libre de problemas de fugas y goteo durante el uso residencial normal, mientras el comprador consumidor original sea el propietario de la casa.
