200NANO4CK13 / 14
I T A L I A N O
DESCRIZIONE

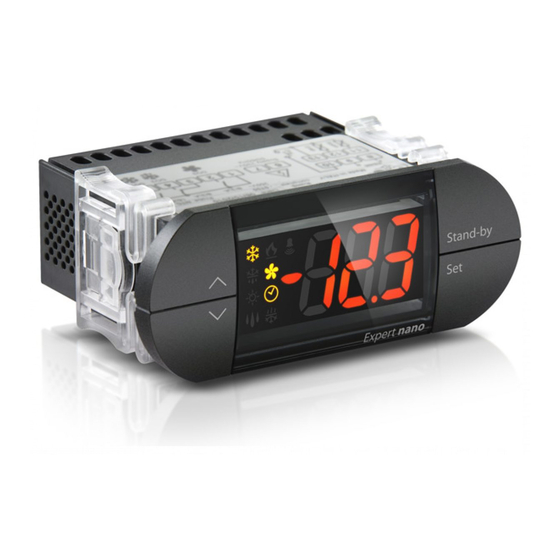

L'Expert nano modello 200NANO4CK13/14 è un regolatore
elettronico a microprocessore adatto per la gestione di banchi
frigo, vetrine ed unità frigorifere statiche o ventilate, con doppio
sbrinamento a sosta, elettrico o a gas caldo anche in tempo
reale (RTC). Esso è dotato di tre ingressi analogici per sonde di
temperatura NTC di cui uno configurabile come ingresso
digitale, un ulteriore ingresso digitale, quattro relè per la
gestione di compressore, ventole, luce e sbrinamento e buzzer.
Due relè possono essere configurati come: relè allarme, in
simultanea all'uscita compressore, luce cella, chiamata freddo
(solenoide) per il funzionamento in pump down, secondo relè di
sbrinamento, relè notte o relè caldo. Il regolatore può essere
configurato anche per applicazioni di chiamata caldo.
CARATTERISTICHE PRINCIPALI
 Configurabile per applicazioni freddo, caldo o zona neutra.
 Relè per la gestione di compressore e ventilatori degli evaporatori
(2 relè non configurabili), relè resistenze di sbrinamento 1 e 2,
allarme, partenza in pump down, luce cella e uscita compressore
(2 relè configurabili).
 Attivazione sbrinamenti in tempo reale , fino a 6 partenze in 24h.
 Sbrinamento configurabile a sosta, a resistenze, ad inversione di
ciclo e ad inversione di ciclo con bacinella impostabile per
frequenza e durata. Il fine sbrinamento può avvenire a tempo o
per temperatura.
 START/STOP sbrinamento manuale da tasto.
 ON/OFF impianto da tasto.
 Gestione giorno/notte (risparmio energetico).
 Fuzione sbrinamenti intelligenti (risparmio energetico).
 ON/OFF luce cella con tasto o tramite micro porta (se si configura
un'uscita come luce cella).
 E' disponibile come opzione un display echo ripetitore della
temperatura.
 Visualizzazione/regolazione della temperatura con punto decimale
 Superficie frontale piana per una facile pulizia e tasti di ampie
dimensioni personalizzabili in vari colori (su richiesta).
 Display LED a 3 cifre con segno, punto decimale, icone di stato
impianto. Buzzer interno per segnalazioni sonore.
 Filosofia di programmazione PEGO che garantisce uno start-up
immediato.
 Connessione seriale RS485 con protocollo Modbus-RTU o Telenet.
 Tensione di alimentazione 12Vac.
 Funzione HACCP per la memorizzazione e la visualizzazione
dell'ultimo allarme di temperatura.
 200NANO4CK14 Modello con Connettore per collegamento
repeater di temperatura ECHO.
COLLEGAMENTI ELETTRICI
FISSAGGIO A PANNELLO PER MEZZO DI DUE CLIPS POSTERIORI
Premere per
sganciare
FISSAGGIO A PANNELLO PER MEZZO DI DUE VITI FRONTALI
Vite 2,9x9,5mm
200NANO4CK13-14_01-19_ITA_ENG # Rev.01-19 # 25/03/2019
FUNZIONE DEI TASTI
TASTO
TASTO UP
Incrementa i valori / Scorre verso l'alto i parametri.
Tacita l'allarme sonoro se presente / Acquisisce un
allarme. Con variabile dO3=4 o dO4=4 se premuto per
più di 3 secondi attiva / disattiva la luce cella (uscite
DO3 o DO4). All'avvenuto inserimento/disinserimento
manuale della luce viene generato un BIP di conferma.
TASTO DOWN
Decrementa i valori / Scorre verso il basso i parametri.
Premuto per più di 3 secondi attiva lo sbrinamento
manuale (se sussistono le condizioni di attivazione).
Premuto per più di 3 secondi durante uno sbrinamento
termina lo sbrinamento stesso.
All'avvenuto inserimento/disinserimento manuale di
uno sbrinamento viene generato un BIP di conferma.
TASTO STAND-BY
Premuto per più di 1 secondo alterna lo stato di Stand-
Stand
by allo stato normale di funzionamento e viceversa.
All'avvenuta commutazione viene generato un BIP di
by
conferma. In stato di stand-by si ferma l'impianto e il
display alterna la scritta OFF con la temperatura.
TASTO SET
Visualizza il set point
Permette di impostare il set point se premuto in
combinazione con il tasto DOWN o il tasto UP
Ripristina l'allarme sonoro se presente.
ICONE DI STATO
ICONA
ICONA CHIAMATA FREDDO (Icona attiva con mOd=0)
Led OFF = Chiamata freddo OFF
Led ON = Chiamata freddo ON
Led Lampeggiante = Chiamata freddo ON in attesa del
tempo di ritardo C1
ICONA CHIAMATA CALDO
Led OFF = Chiamata caldo OFF
Led ON = Chiamata caldo ON
ICONA VENTILATORI
Led OFF = Ventilatori OFF
Led ON = Ventilatori ON
Led Lampeggiante = Ventilatori in pausa dopo lo
sbrinamento (vedi parametro F5)
ICONA SBRINAMENTO (icona attiva con mOd=0)
Led OFF = Sbrinamento OFF
Led ON = Sbrinamento ON
Led Lampeggiante = Sgocciolamento in corso dopo lo
sbrinamento (vedi parametro d7)
ICONA MICRO PORTA / LUCE CELLA
Led OFF = Micro porta non Attivo o non utilizzato e luce
cella spenta
Led ON = Luce cella ON (funzione attiva solo se la
variabile dO3=1 o dO4=3)
Led Lampeggiante = Micro porta Attivo o luce cella ON
con allarme E8.
ICONA PRESENZA ALLARME
Led OFF = Nessun allarme presente
Led ON = Indica un avvenuto intervento dell'allarme di
temperatura poi rientrato (allarme HACCP).
Led Lampeggiante = Allarme presente
ICONA OROLOGIO
Led OFF = Sbrinamenti in tempo reale non abilitati
Led ON = Sbrinamenti in tempo reale abilitati
DIMA DI FORATURA (mm)
DIMENSIONI TERMOSTATO (mm)
Pannello
Vite 2,9x9,5mm
Interasse dei
fori di fissaggio: 77mm
FUNZIONE
SIGNIFICATO
DIMENSIONI ECHO (mm)
Connettore ECHO solo
su 200NANO4CK12
nano LINE
PRESSIONE COMBINATA DI TASTI E LORO FUNZIONI
FUNZIONE / COMBINAZIONE TASTI
(Set +  o )
PROGRAMMAZIONE DEL SET /
Premere il tasto "Set" per visualizzare il valore di SETPOINT
corrente (temperatura).
Mantenendo premuto tasto "Set" e premendo uno dei tasti
() o () si modifica il valore di SETPOINT.
Rilasciare il tasto "Set" per ritornare alla visualizzazione della
temperatura cella, la memorizzazione delle modifiche
apportate avverrà automaticamente.
( + )
PROGRAMMAZIONE DI 1° LIVELLO /
Premere contemporaneamente i tasti "UP" e "DOWN" per più
di 3 secondi per accedere al menù programmazione di primo
livello. All'ingresso del menù viene generato un BIP di
conferma. Dopo 30 secondi si ha l'uscita in automatico dal
menù.
/ (++Stand-by)
PROGRAMMAZIONE DI 2° LIVELLO
Premere contemporaneamente i tasti "UP", "DOWN" e "Stand-
by" per più di 3 sec per accedere al menù programmazione di
secondo livello. All' ingresso del menù viene generato un BIP di
conferma e lo strumento viene portato in "stand-by".
MENU' HACCP
PER LA VISUALIZZAZIONE
REGISTRAZIONE DELL'ULTIMO ALLARME DI TEMPERATURA
(+ Stand-by)
AVVENUTO /
Premere contemporaneamente per più di 3 sec. per accedere
al menù HACCP.
All'ingresso del menù viene generato un BIP di conferma.
USCITA DALLA PROGRAMMAZIONE /
All'interno di un qualsiasi menù di programmazione la
pressione contemporanea dei tasti "UP" e DOWN" per più di 3
secondi salva le impostazioni effettuate uscendo dal menù
stesso. All'uscita del menù viene generato un BIP di conferma.
MODELLI / ACCESSORI SERIE NANO4CK
DESCRIZIONE EXPERT NANO
CODICE PEGO
Alim.12Vac, 4 relè (8A+8A+8A+16A), ingresso
digitale, funz. caldo/freddo, RTC, RS485, pump
200NANO4CK13
down, buzzer, morsetti estraibili.
Alim.12Vac, 4 relè (8A+8A+8A+16A), ingresso
digitale, funz. caldo/freddo, RTC, RS485, pump
200NANO4CK14
down, buzzer, morsetti estraibili, Connettore per
collegamento repeater di temperatura ECHO
CAVO TTL X DISPLAY/ECHO NANO
KC-TTLB-L2.5
Lunghezza=2.5m
200NANOTTL02 DISPLAY RIPETITORE DI TEMPERATURA ECHO
KC-TTLB-L2.5
200NANOTTL02
PEGO S.r.l.
Via Piacentina, 6/b - 45030 - ROVIGO
Tel : +39(0)425 762906 - Fax: +39(0)425 762905
www.pego.it - e-mail: info@pego.it
DELLA
( + )
200NANO4CK14
