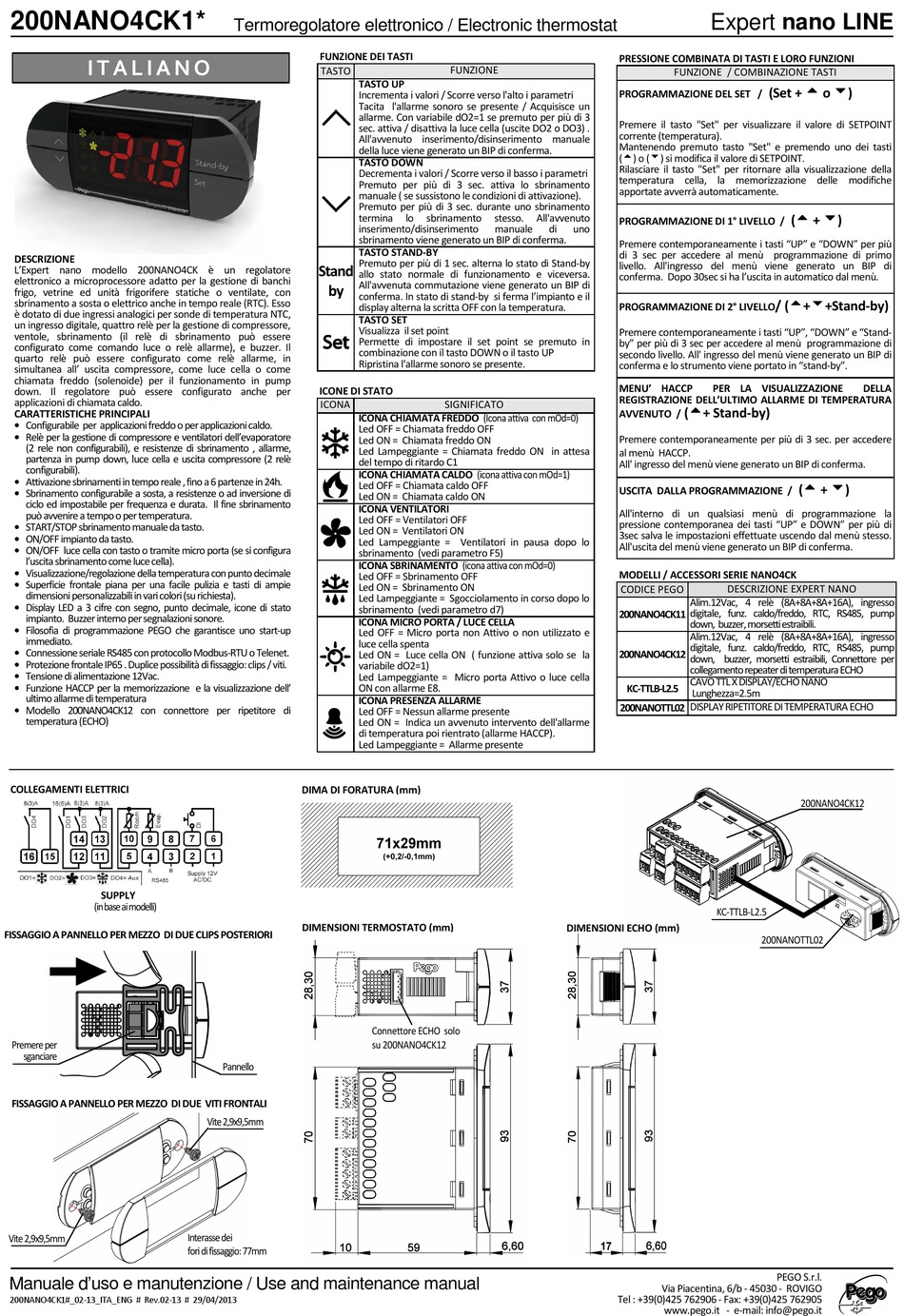

Pego Expert nano 200NANO4CK1 Series Use And Maintenance Manual

200NANO4CK1*
I T A L I A N O
DESCRIZIONE
L'Expert nano modello 200NANO4CK è un regolatore
elettronico a microprocessore adatto per la gestione di banchi
frigo, vetrine ed unità frigorifere statiche o ventilate, con
sbrinamento a sosta o elettrico anche in tempo reale (RTC). Esso
è dotato di due ingressi analogici per sonde di temperatura NTC,
un ingresso digitale, quattro relè per la gestione di compressore,
ventole, sbrinamento (il relè di sbrinamento può essere
configurato come comando luce o relè allarme), e buzzer. Il
quarto relè può essere configurato come relè allarme, in
simultanea all' uscita compressore, come luce cella o come
chiamata freddo (solenoide) per il funzionamento in pump
down. Il regolatore può essere configurato anche per
applicazioni di chiamata caldo.
CARATTERISTICHE PRINCIPALI
• Configurabile per applicazioni freddo o per applicazioni caldo.
• Relè per la gestione di compressore e ventilatori dell'evaporatore
(2 rele non configurabili), e resistenze di sbrinamento , allarme,
partenza in pump down, luce cella e uscita compressore (2 relè
configurabili).
• Attivazione sbrinamenti in tempo reale , fino a 6 partenze in 24h.
• Sbrinamento configurabile a sosta, a resistenze o ad inversione di
ciclo ed impostabile per frequenza e durata. Il fine sbrinamento
può avvenire a tempo o per temperatura.
• START/STOP sbrinamento manuale da tasto.
• ON/OFF impianto da tasto.
• ON/OFF luce cella con tasto o tramite micro porta (se si configura
l'uscita sbrinamento come luce cella).
• Visualizzazione/regolazione della temperatura con punto decimale
• Superficie frontale piana per una facile pulizia e tasti di ampie
dimensioni personalizzabili in vari colori (su richiesta).
• Display LED a 3 cifre con segno, punto decimale, icone di stato
impianto. Buzzer interno per segnalazioni sonore.
• Filosofia di programmazione PEGO che garantisce uno start-up
immediato.
• Connessione seriale RS485 con protocollo Modbus-RTU o Telenet.
• Protezione frontale IP65 . Duplice possibilità di fissaggio: clips / viti.
• Tensione di alimentazione 12Vac.
• Funzione HACCP per la memorizzazione e la visualizzazione dell'
ultimo allarme di temperatura
• Modello 200NANO4CK12 con connettore per ripetitore di
temperatura (ECHO)
COLLEGAMENTI ELETTRICI
SUPPLY
(in base ai modelli)
FISSAGGIO A PANNELLO PER MEZZO DI DUE CLIPS POSTERIORI
Premere per
sganciare
FISSAGGIO A PANNELLO PER MEZZO DI DUE VITI FRONTALI
Vite 2,9x9,5mm
Manuale d'uso e manutenzione / Use and maintenance manual
200NANO4CK1#_02-13_ITA_ENG # Rev.02-13 # 29/04/2013
Termoregolatore elettronico / Electronic thermostat
FUNZIONE DEI TASTI
TASTO
Stand
by
ICONE DI STATO
ICONA
DIMA DI FORATURA (mm)
DIMENSIONI TERMOSTATO (mm)
Pannello
Vite 2,9x9,5mm
Interasse dei
fori di fissaggio: 77mm
FUNZIONE
TASTO UP
Incrementa i valori / Scorre verso l'alto i parametri
Tacita l'allarme sonoro se presente / Acquisisce un
allarme. Con variabile dO2=1 se premuto per più di 3
sec. attiva / disattiva la luce cella (uscite DO2 o DO3) .
All'avvenuto inserimento/disinserimento manuale
della luce viene generato un BIP di conferma.
TASTO DOWN
Decrementa i valori / Scorre verso il basso i parametri
Premuto per più di 3 sec. attiva lo sbrinamento
manuale ( se sussistono le condizioni di attivazione).
Premuto per più di 3 sec. durante uno sbrinamento
termina lo sbrinamento stesso.
inserimento/disinserimento manuale
sbrinamento viene generato un BIP di conferma.
TASTO STAND-BY
Premuto per più di 1 sec. alterna lo stato di Stand-by
allo stato normale di funzionamento e viceversa.
All'avvenuta commutazione viene generato un BIP di
conferma. In stato di stand-by si ferma l'impianto e il
display alterna la scritta OFF con la temperatura.
TASTO SET
Visualizza il set point
Permette di impostare il set point se premuto in
combinazione con il tasto DOWN o il tasto UP
Ripristina l'allarme sonoro se presente.
SIGNIFICATO
ICONA CHIAMATA FREDDO (Icona attiva con mOd=0)
Led OFF = Chiamata freddo OFF
Led ON = Chiamata freddo ON
Led Lampeggiante = Chiamata freddo ON in attesa
del tempo di ritardo C1
ICONA CHIAMATA CALDO (icona attiva con mOd=1)
Led OFF = Chiamata caldo OFF
Led ON = Chiamata caldo ON
ICONA VENTILATORI
Led OFF = Ventilatori OFF
Led ON = Ventilatori ON
Led Lampeggiante = Ventilatori in pausa dopo lo
sbrinamento (vedi parametro F5)
ICONA SBRINAMENTO (icona attiva con mOd=0)
Led OFF = Sbrinamento OFF
Led ON = Sbrinamento ON
Led Lampeggiante = Sgocciolamento in corso dopo lo
sbrinamento (vedi parametro d7)
ICONA MICRO PORTA / LUCE CELLA
Led OFF = Micro porta non Attivo o non utilizzato e
luce cella spenta
Led ON = Luce cella ON ( funzione attiva solo se la
variabile dO2=1)
Led Lampeggiante = Micro porta Attivo o luce cella
ON con allarme E8.
ICONA PRESENZA ALLARME
Led OFF = Nessun allarme presente
Led ON = Indica un avvenuto intervento dell'allarme
di temperatura poi rientrato (allarme HACCP).
Led Lampeggiante = Allarme presente
Connettore ECHO solo
su 200NANO4CK12
PRESSIONE COMBINATA DI TASTI E LORO FUNZIONI
FUNZIONE / COMBINAZIONE TASTI
PROGRAMMAZIONE DEL SET /
Premere il tasto "Set" per visualizzare il valore di SETPOINT
corrente (temperatura).
Mantenendo premuto tasto "Set" e premendo uno dei tasti
(t) o (u) si modifica il valore di SETPOINT.
Rilasciare il tasto "Set" per ritornare alla visualizzazione della
temperatura cella, la memorizzazione delle modifiche
apportate avverrà automaticamente.
All'avvenuto
PROGRAMMAZIONE DI 1° LIVELLO /
di uno
Premere contemporaneamente i tasti "UP" e "DOWN" per più
di 3 sec per accedere al menù programmazione di primo
livello. All'ingresso del menù viene generato un BIP di
conferma. Dopo 30sec si ha l'uscita in automatico dal menù.
PROGRAMMAZIONE DI 2° LIVELLO
Premere contemporaneamente i tasti "UP", "DOWN" e "Stand-
by" per più di 3 sec per accedere al menù programmazione di
secondo livello. All' ingresso del menù viene generato un BIP di
conferma e lo strumento viene portato in "stand-by".
MENU' HACCP
REGISTRAZIONE DELL'ULTIMO ALLARME DI TEMPERATURA
(t t t t + Stand-by)
AVVENUTO /
Premere contemporaneamente per più di 3 sec. per accedere
al menù HACCP.
All' ingresso del menù viene generato un BIP di conferma.
USCITA DALLA PROGRAMMAZIONE /
All'interno di un qualsiasi menù di programmazione la
pressione contemporanea dei tasti "UP" e DOWN" per più di
3sec salva le impostazioni effettuate uscendo dal menù stesso.
All'uscita del menù viene generato un BIP di conferma.
MODELLI / ACCESSORI SERIE NANO4CK
CODICE PEGO
Alim.12Vac, 4 relè (8A+8A+8A+16A), ingresso
digitale, funz. caldo/freddo, RTC, RS485, pump
200NANO4CK11
down, buzzer, morsetti estraibili.
Alim.12Vac, 4 relè (8A+8A+8A+16A), ingresso
digitale, funz. caldo/freddo, RTC, RS485, pump
200NANO4CK12
down, buzzer, morsetti estraibili, Connettore per
collegamento repeater di temperatura ECHO
CAVO TTL X DISPLAY/ECHO NANO
KC-TTLB-L2.5
Lunghezza=2.5m
200NANOTTL02 DISPLAY RIPETITORE DI TEMPERATURA ECHO
DIMENSIONI ECHO (mm)
Via Piacentina, 6/b - 45030 - ROVIGO
Tel : +39(0)425 762906 - Fax: +39(0)425 762905
www.pego.it - e-mail: info@pego.it
Expert nano LINE
(Set + t t t t o u u u u )
(t t t t + u u u u )
/ (t t t t +u u u u +Stand-by)
PER LA VISUALIZZAZIONE DELLA
(t t t t + u u u u )
DESCRIZIONE EXPERT NANO
200NANO4CK12
KC-TTLB-L2.5
200NANOTTL02
