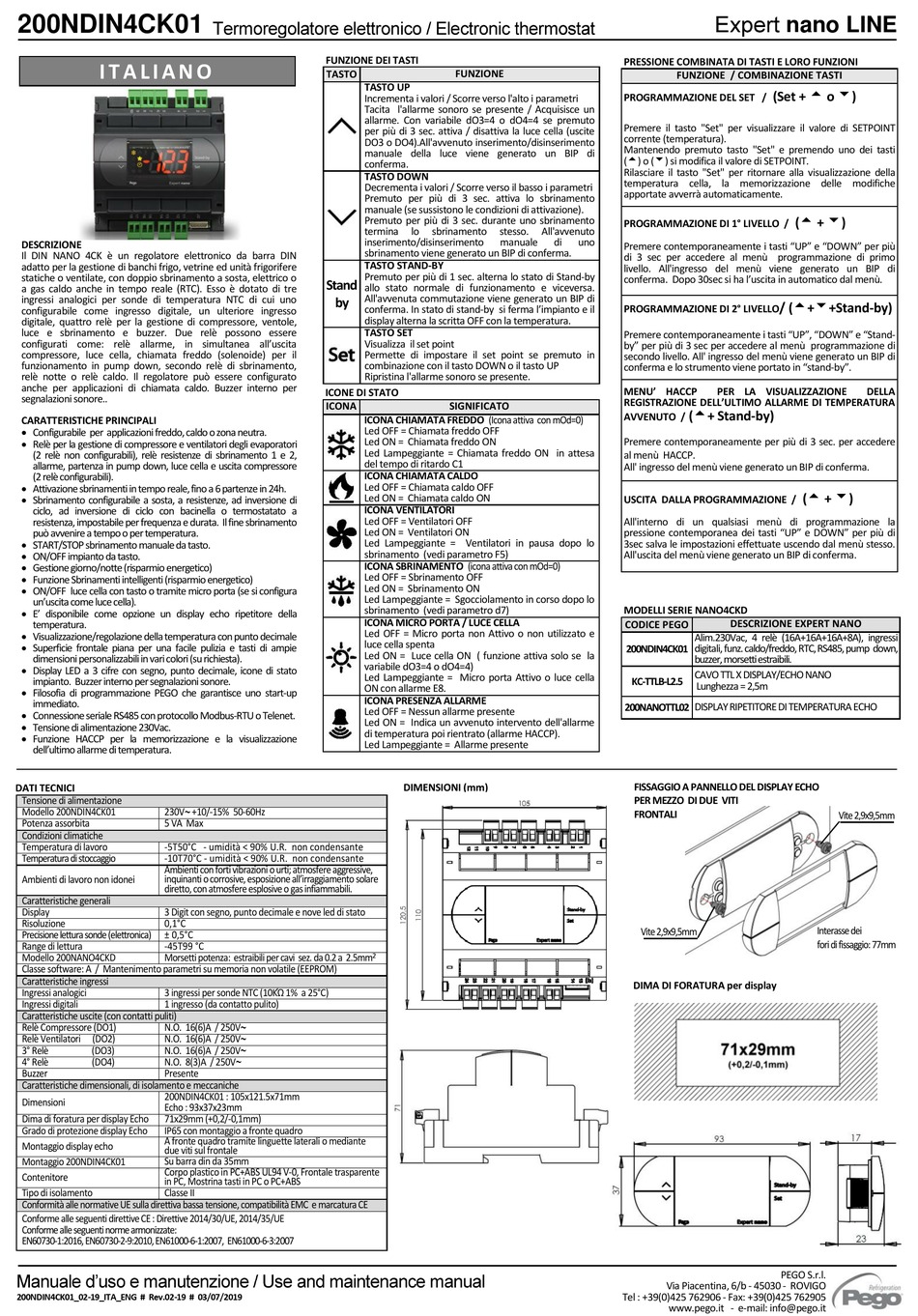

200NDIN4CK01
**
I T A L I A N O
DESCRIZIONE

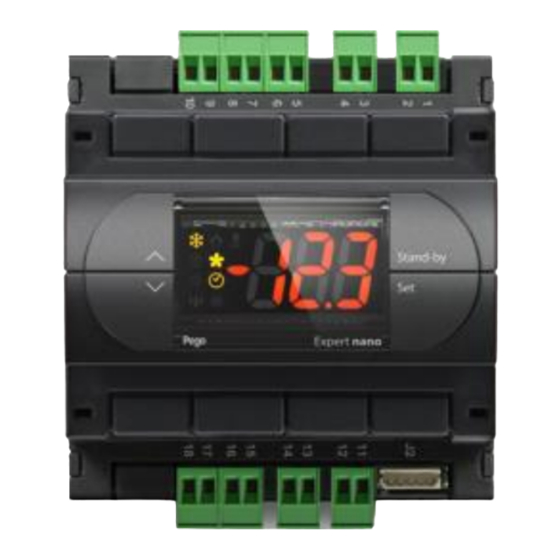

Il DIN NANO 4CK è un regolatore elettronico da barra DIN
adatto per la gestione di banchi frigo, vetrine ed unità frigorifere
statiche o ventilate, con doppio sbrinamento a sosta, elettrico o
a gas caldo anche in tempo reale (RTC). Esso è dotato di tre
ingressi analogici per sonde di temperatura NTC di cui uno
configurabile come ingresso digitale, un ulteriore ingresso
digitale, quattro relè per la gestione di compressore, ventole,
luce e sbrinamento e buzzer. Due relè possono essere
configurati come: relè allarme, in simultanea all'uscita
compressore, luce cella, chiamata freddo (solenoide) per il
funzionamento in pump down, secondo relè di sbrinamento,
relè notte o relè caldo. Il regolatore può essere configurato
anche per applicazioni di chiamata caldo. Buzzer interno per
segnalazioni sonore..
CARATTERISTICHE PRINCIPALI
• Configurabile per applicazioni freddo, caldo o zona neutra.
• Relè per la gestione di compressore e ventilatori degli evaporatori
(2 relè non configurabili), relè resistenze di sbrinamento 1 e 2,
allarme, partenza in pump down, luce cella e uscita compressore
(2 relè configurabili).
• Attivazione sbrinamenti in tempo reale, fino a 6 partenze in 24h.
• Sbrinamento configurabile a sosta, a resistenze, ad inversione di
ciclo, ad inversione di ciclo con bacinella o termostatato a
resistenza, impostabile per frequenza e durata. Il fine sbrinamento
può avvenire a tempo o per temperatura.
• START/STOP sbrinamento manuale da tasto.
• ON/OFF impianto da tasto.
• Gestione giorno/notte (risparmio energetico)
• Funzione Sbrinamenti intelligenti (risparmio energetico)
• ON/OFF luce cella con tasto o tramite micro porta (se si configura
un'uscita come luce cella).
• E' disponibile come opzione un display echo ripetitore della
temperatura.
• Visualizzazione/regolazione della temperatura con punto decimale
• Superficie frontale piana per una facile pulizia e tasti di ampie
dimensioni personalizzabili in vari colori (su richiesta).
• Display LED a 3 cifre con segno, punto decimale, icone di stato
impianto. Buzzer interno per segnalazioni sonore.
• Filosofia di programmazione PEGO che garantisce uno start-up
immediato.
• Connessione seriale RS485 con protocollo Modbus-RTU o Telenet.
• Tensione di alimentazione 230Vac.
• Funzione HACCP per la memorizzazione e la visualizzazione
dell'ultimo allarme di temperatura.
DATI TECNICI
Tensione di alimentazione
Modello 200NDIN4CK01
230V +10/-15% 50-60Hz
Potenza assorbita
5 VA Max
Condizioni climatiche
Temperatura di lavoro
-5T50°C - umidità < 90% U.R. non condensante
Temperatura di stoccaggio
-10T70°C - umidità < 90% U.R. non condensante
Ambienti con forti vibrazioni o urti; atmosfere aggressive,
inquinanti o corrosive, esposizione all'irraggiamento solare
Ambienti di lavoro non idonei
diretto, con atmosfere esplosive o gas infiammabili.
Caratteristiche generali
Display
3 Digit con segno, punto decimale e nove led di stato
Risoluzione
0,1°C
Precisione lettura sonde (elettronica)
± 0,5°C
Range di lettura
-45T99 °C
Modello 200NANO4CKD
Morsetti potenza: estraibili per cavi sez. da 0.2 a 2.5mm
Classe software: A / Mantenimento parametri su memoria non volatile (EEPROM)
Caratteristiche ingressi
Ingressi analogici
3 ingressi per sonde NTC (10KΏ 1% a 25°C)
Ingressi digitali
1 ingresso (da contatto pulito)
Caratteristiche uscite (con contatti puliti)
Relè Compressore (DO1)
N.O. 16(6)A / 250V
Relè Ventilatori (DO2)
N.O. 16(6)A / 250V
3° Relè
(DO3)
N.O. 16(6)A / 250V
4° Relè
(DO4)
N.O. 8(3)A / 250V
Buzzer
Presente
Caratteristiche dimensionali, di isolamento e meccaniche
200NDIN4CK01 : 105x121.5x71mm
Dimensioni
Echo : 93x37x23mm
Dima di foratura per display Echo
71x29mm (+0,2/-0,1mm)
Grado di protezione display Echo
IP65 con montaggio a fronte quadro
A fronte quadro tramite linguette laterali o mediante
Montaggio display echo
due viti sul frontale
Montaggio 200NDIN4CK01
Su barra din da 35mm
Corpo plastico in PC+ABS UL94 V-0, Frontale trasparente
Contenitore
in PC, Mostrina tasti in PC o PC+ABS
Tipo di isolamento
Classe II
Conformità alle normative UE sulla direttiva bassa tensione, compatibilità EMC e marcatura CE
Conforme alle seguenti direttive CE : Direttive 2014/30/UE, 2014/35/UE
Conforme alle seguenti norme armonizzate:
EN60730-1:2016, EN60730-2-9:2010, EN61000-6-1:2007, EN61000-6-3:2007
200NDIN4CK01_02-19_ITA_ENG # Rev.02-19 # 03/07/2019
FUNZIONE DEI TASTI
FUNZIONE
TASTO
TASTO UP
Incrementa i valori / Scorre verso l'alto i parametri
Tacita l'allarme sonoro se presente / Acquisisce un
allarme. Con variabile dO3=4 o dO4=4 se premuto
per più di 3 sec. attiva / disattiva la luce cella (uscite
DO3 o DO4).All'avvenuto inserimento/disinserimento
manuale della luce viene generato un BIP di
conferma.
TASTO DOWN
Decrementa i valori / Scorre verso il basso i parametri
Premuto per più di 3 sec. attiva lo sbrinamento
manuale (se sussistono le condizioni di attivazione).
Premuto per più di 3 sec. durante uno sbrinamento
termina
lo
sbrinamento
inserimento/disinserimento
sbrinamento viene generato un BIP di conferma.
TASTO STAND-BY
Premuto per più di 1 sec. alterna lo stato di Stand-by
Stand
allo stato normale di funzionamento e viceversa.
All'avvenuta commutazione viene generato un BIP di
by
conferma. In stato di stand-by si ferma l'impianto e il
display alterna la scritta OFF con la temperatura.
TASTO SET
Visualizza il set point
Permette di impostare il set point se premuto in
combinazione con il tasto DOWN o il tasto UP
Ripristina l'allarme sonoro se presente.
ICONE DI STATO
ICONA
SIGNIFICATO
ICONA CHIAMATA FREDDO (Icona attiva con mOd=0)
Led OFF = Chiamata freddo OFF
Led ON = Chiamata freddo ON
Led Lampeggiante = Chiamata freddo ON in attesa
del tempo di ritardo C1
ICONA CHIAMATA CALDO
Led OFF = Chiamata caldo OFF
Led ON = Chiamata caldo ON
ICONA VENTILATORI
Led OFF = Ventilatori OFF
Led ON = Ventilatori ON
Led Lampeggiante = Ventilatori in pausa dopo lo
sbrinamento (vedi parametro F5)
ICONA SBRINAMENTO (icona attiva con mOd=0)
Led OFF = Sbrinamento OFF
Led ON = Sbrinamento ON
Led Lampeggiante = Sgocciolamento in corso dopo lo
sbrinamento (vedi parametro d7)
ICONA MICRO PORTA / LUCE CELLA
Led OFF = Micro porta non Attivo o non utilizzato e
luce cella spenta
Led ON = Luce cella ON ( funzione attiva solo se la
variabile dO3=4 o dO4=4)
Led Lampeggiante = Micro porta Attivo o luce cella
ON con allarme E8.
ICONA PRESENZA ALLARME
Led OFF = Nessun allarme presente
Led ON = Indica un avvenuto intervento dell'allarme
di temperatura poi rientrato (allarme HACCP).
Led Lampeggiante = Allarme presente
DIMENSIONI (mm)
2
PRESSIONE COMBINATA DI TASTI E LORO FUNZIONI
PROGRAMMAZIONE DEL SET /
Premere il tasto "Set" per visualizzare il valore di SETPOINT
corrente (temperatura).
Mantenendo premuto tasto "Set" e premendo uno dei tasti
() o () si modifica il valore di SETPOINT.
Rilasciare il tasto "Set" per ritornare alla visualizzazione della
temperatura cella, la memorizzazione delle modifiche
apportate avverrà automaticamente.
PROGRAMMAZIONE DI 1° LIVELLO /
stesso.
All'avvenuto
manuale
di
uno
Premere contemporaneamente i tasti "UP" e "DOWN" per più
di 3 sec per accedere al menù programmazione di primo
livello. All'ingresso del menù viene generato un BIP di
conferma. Dopo 30sec si ha l'uscita in automatico dal menù.
PROGRAMMAZIONE DI 2° LIVELLO
Premere contemporaneamente i tasti "UP", "DOWN" e "Stand-
by" per più di 3 sec per accedere al menù programmazione di
secondo livello. All' ingresso del menù viene generato un BIP di
conferma e lo strumento viene portato in "stand-by".
MENU' HACCP
REGISTRAZIONE DELL'ULTIMO ALLARME DI TEMPERATURA
AVVENUTO /
Premere contemporaneamente per più di 3 sec. per accedere
al menù HACCP.
All' ingresso del menù viene generato un BIP di conferma.
USCITA DALLA PROGRAMMAZIONE /
All'interno di un qualsiasi menù di programmazione la
pressione contemporanea dei tasti "UP" e DOWN" per più di
3sec salva le impostazioni effettuate uscendo dal menù stesso.
All'uscita del menù viene generato un BIP di conferma.
MODELLI SERIE NANO4CKD
CODICE PEGO
200NDIN4CK01
KC-TTLB-L2.5
200NANOTTL02 DISPLAY RIPETITORE DI TEMPERATURA ECHO
FISSAGGIO A PANNELLO DEL DISPLAY ECHO
PER MEZZO DI DUE VITI
FRONTALI
Vite 2,9x9,5mm
DIMA DI FORATURA per display
ECHO (mm)
Via Piacentina, 6/b - 45030 - ROVIGO
Tel : +39(0)425 762906 - Fax: +39(0)425 762905
www.pego.it - e-mail: info@pego.it
nano LINE
FUNZIONE / COMBINAZIONE TASTI
(Set +  o )
( + )
/ (++Stand-by)
PER LA VISUALIZZAZIONE
(+ Stand-by)
( + )
DESCRIZIONE EXPERT NANO
Alim.230Vac, 4 relè (16A+16A+16A+8A), ingressi
digitali, funz. caldo/freddo, RTC, RS485, pump down,
buzzer, morsetti estraibili.
CAVO TTL X DISPLAY/ECHO NANO
Lunghezza = 2,5m
Vite 2,9x9,5mm
Interasse dei
fori di fissaggio: 77mm
PEGO S.r.l.
