03. STROMANSCHLUSS
Motorkabel
03.1 Warnhinweise für den Elektriker
Die Anschlüsse bei unterbrochener Stromversorgung herstellen ● Prüfen, dass die Versorgungsleitung nicht von für die Beleuchtung vorgesehenen Stromkreisen abhängig ist ● In der
Stromversorgungsleitung muss eine Überlastungsschutz- oder Differentialschutzvorrichtung installiert werden. An der Versorgungsleitung muss eine Trennvorrichtung Überspannungsklasse III
installiert werden, d.h. es muss ein Abstand zwischen den Kontakten von mindestens 3,5 mm vorhanden sein ● Der Querschnitt der Anschlusskabel muss proportional zu ihrer Länge und zur
Stromaufnahme sein, darf aber nicht weniger als 1,5 mm betragen ● Das Produkt bietet keinen Schutz gegen Überlastungen oder Kurzschlüsse. An der Versorgungsleitung ist ein für die Last
geeigneter Schutz vorzusehen, wie z.B. eine Sicherung mit einem Höchstwert von 3,15 A ● Die Bedientasten sind mit der Netzspannung verbunden und müssen daher ausreichend isoliert und
geschützt sein.
03.2 Stromversorgung
Die Netzspannung muss an den BRAUNEN (Phase) und BLAUEN (Nullleiter) Leiter angeschlossen werden. Der GELB-GRÜNE Draht muss zwingend an die Erdungsanlage angeschlossen
werden. Die elektrischen Spezifikationen des Motors sind auf dem am Motorrohr angebrachten Etikett angegeben.
03.3 Steuertasten
Die Bedientasten sind ein Optional Die Bedientasten müssen an den SCHWARZEN und GRAUEN Drähten angebracht werden und müssen am BRAUNEN (Phasen-)Draht
schließen. Es müssen Totmann-Tasten verwendet werden. Keine Umschalter verwenden, die die Tasten in der gedrückten Position sperren. Mehrere Bedientasten können parallel
angeschlossen werden. Die Bedientasten stehen unter Netzspannung und müssen daher angemessen isoliert und geschützt werden. Wenn die Bedientasten nicht verwendet
werden, sind die grauen und schwarzen Kabel zu isolieren.
03.4 Verbindung des Motors mit Smart Home-Steuerzentralen
Die Steuerausgänge der Smart Home-Steuerzentrale müssen mit den Eingängen der Motortasten (GRAUE und SCHWARZE Drähte) verbunden werden, wodurch die manuellen
Bedientasten ersetzt werden. Daher muss die Smart Home-Steuerzentrale die Betriebsregeln der Bedientasten berücksichtigen, die sich unterscheiden, je nachdem, ob die
Bedientasten mit IMPULS (Werkseinstellung) oder TOTMANN-EINRICHTUNG funktionieren (siehe Abschnitt 11 "Tastenlogik").
Regeln, die die Smart Home-Steuerzentrale einhalten muss, um Motoren mit Tasten, die mit IMPULS arbeiten, zu steuern.
a) Die Smart Home-Steuerzentrale DARF NICHT den von den Eingängen der Motortasten (die weniger als 1 mA Strom aufnehmen) aufgenommenen Strom messen.
b) Die Smart Home-Steuerzentrale muss wie auf dem Schaltplan gezeigt an den Motor angeschlossen werden, wobei die Bedientasten durch die Steuerausgänge der Smart Home-
Steuerzentrale ersetzt werden.
c) Um den Motor zu aktivieren, muss die Smart Home-Steuerzentrale den Kontakt (aufwärts oder abwärts) für mehr als 0,5 Sekunden schließen (typischerweise wird ein
1-Sekunden-Impuls verwendet).
d) Bei geöffneten Kontakten muss die Smart Home-Steuerzentrale zum Stoppen des Motors einen Kontakt (aufwärts oder abwärts) für weniger als 0,5 Sekunden
schließen (typischerweise wird ein 0,2-Sekunden-Impuls verwendet).
Regeln, die die Smart Home-Steuerzentrale einhalten muss, um Motoren mit Tasten, die mit TOTMANN-TASTEN arbeiten, zu steuern.
a) Die Smart Home-Steuerzentrale DARF NICHT den von den Eingängen der Motortasten (die weniger als 1 mA Strom aufnehmen) aufgenommenen Strom messen.
b) Die Smart Home-Steuerzentrale muss wie auf dem Schaltplan gezeigt an den Motor angeschlossen werden, wobei die Bedientasten durch die Steuerausgänge der Smart Home-
Steuerzentrale ersetzt werden.
c) Damit der vollständige Öffnungs-/Schließvorgang durchgeführt werden kann, muss die Smart Home-Steuerzentrale in der Lage sein, den Aufwärts-/Abwärts-Kontakt für die Zeit
zu schließen, die der Motor benötigt, um den vollständigen Öffnungs-/Schließvorgang durchzuführen.
d) Zum Stoppen des Motors muss die Smart Home-Steuerzentrale jederzeit in der Lage sein, die Aufwärts-/Abwärts-Kontakte wieder zu öffnen.
Zum Zeitpunkt der Drucklegung dieses Dokuments sind keine besonderen Probleme bezüglich der Verbindung zwischen den Produkten von MASTER SPA und den Smart Home-
Steuerzentralen bekannt (wenn die oben aufgeführten Regeln eingehalten werden). MASTER lehnt jedoch jede Verantwortung für eine Nichtkompatibilität (auch teilweise) mit den
Smart Home-Steuerzentralen ab. Wenn die Smart Home-Steuerzentrale KNX-Protokolle oder ähnliche Protokolle verwendet, ist der Zulieferer der Smart Home-Steuerzentrale zu
kontaktieren und über die oben aufgeführten Regeln zu unterrichten. Es ist wahrscheinlich, dass der Hersteller der Smart Home-Steuerzentrale geeignete Schnittstellen für die
Verbindung des Motors mit der Smart Home-Steuerzentrale liefern kann.

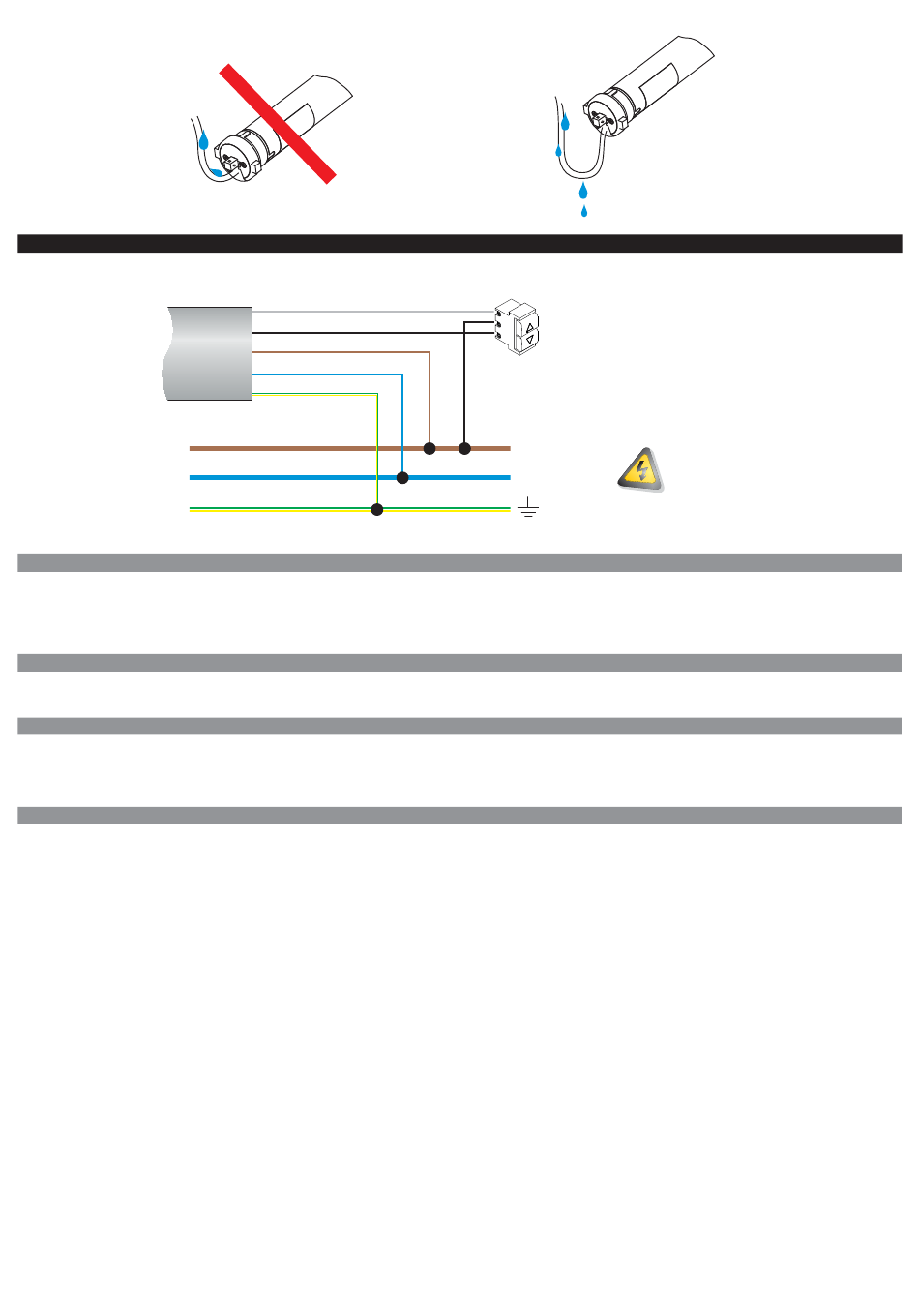

Grau
Schwarz
Braun
Blau
Gelb/Grün
Bedientasten (optional)
L (Phase)
N (Neutral)
02
NETZSTROMVERSORGUNG
