MANUALE D'USO E MANUTENZIONE

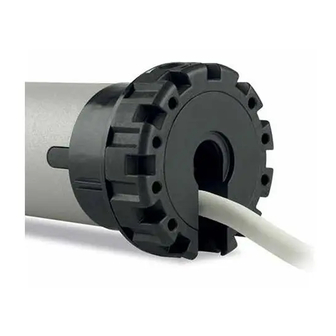

motori tubolari Ø45 mm con finecorsa elettronico
Gentile cliente, la ringraziamo per aver acquistato un prodotto MASTER. Questo manuale descrive le operazioni necessarie alla corretta installazione del prodotto. Questo
dispositivo NON è progettato per uso continuativo. Un utilizzo del prodotto diverso da quanto previsto in questo manuale è improprio e vietato e comporta l'annullamento della
garanzia e di qualsiasi responsabilità del produttore. Il montaggio e l'installazione del prodotto devono essere effettuati esclusivamente da un tecnico qualificato. Al termine
dell'installazione, tutti i manuali allegati al prodotto devono essere consegnati al cliente finale, il quale è tenuto a conservarli per successive consultazioni.
Per facilitare, migliorare e velocizzare qualunque richiesta al servizio di assistenza è necessario fornire il nome del prodotto all'operatore.
Prima di installare il motore, si consiglia di copiare i dati tecnici (compreso il nome esteso del prodotto) e conservarli in luogo sicuro.
INFORMAZIONI SUL PRODOTTO
Il motore a finecorsa elettronico STONE è stato progettato per l'azionamento di tapparelle a lamelle orientabili. Il motore è dotato di sistemi per
il riconoscimento di eventuali ostacoli durante la fase di salita e discesa (quest'ultimo solo se viene utilizzato un adattatore compensato
correttamente montato, vedi sez. '03 INSTALLAZIONE DEGLI ADATTATORI SERIE «COMPENSATI»'). Se l'avvolgibile è fornito di sistemi di
arresto (dispositivi antieffrazione e/o stopper, vedi sez. '04 NOTE SUL MONTAGGIO'), durante l'installazione il prodotto è in grado di rilevare e
memorizzare automaticamente i finecorsa. La presenza di tali dispositivi, inoltre, permetterà al motore di recuperare autonomamente
eventuali scostamenti dei finecorsa dovuti ad assestamento dell'avvolgibile o altri possibili fattori di errore. Si consiglia quindi di installare
sempre la tapparella con tali dispositivi (o almeno uno dei due). Utilizza dispositivi antieffrazione di qualità, in grado di sopportare la spinta del
motore per brevi periodi. Il numero di dispositivi antieffrazione da utilizzare dipende dal peso della tapparella e dalla coppia nominale del
motore. Se si procede all'installazione in assenza di dispositivi antieffrazione e stopper, occasionalmente, potrebbe essere necessario
procedere alla regolazione dei finecorsa (vedi sezioni 09-10-11). Nel caso in cui la tapparella non sia installata a regola d'arte, il motore
potrebbe rilevare ostacoli inesistenti durante la fase di salita o di discesa. In questo caso è necessario verificare l'installazione.
NOTA:
E' possibile che, a causa di assestamenti meccanici, dilatazioni o restringimenti dell'avvolgibile dovuti alla temperatura ad altri fattori
ambientali, i finecorsa del motore possano nel tempo spostarsi lievemente. Ciò si evidenzia in particolare nella posizione di chiusura della
tapparella, il cui spostamento anche minimo potrebbe impedire la perfetta chiusura della tapparella e permettere a qualche indesiderato
spiraglio di luce di entrare. Detto comportamento non deve essere considerato un difetto di fabbricazione del motore, bensì un limite derivante
dalle condizioni di lavoro dello stesso. La scelta di questo motore per la movimentazione di una tapparella con lamelle orientabili sottintende
l'implicita conoscenza ed accettazione di questi dettagli tecnici. Al fine di rendere agevole l'eventuale ritocco dei finecorsa, questo motore
prevede delle procedure di regolazione semplificata (vedi sezioni 09-10-11).
01. CARATTERISTICHE TECNICHE
Le caratteristiche tecniche del motore sono riportate nell'etichetta applicata al tubo motore. Ulteriori caratteristiche comuni alla famiglia di motori:
Alimentazione
Consumo a riposo
Diametro minimo rullo
02. AVVERTENZE
02.1 Avvertenze per la sicurezza
L'installazione non corretta può causare gravi ferite
installazione, collegamento, di programmazione e di manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi,
le normative, i regolamenti locali e le istruzioni riportate in questo manuale
definitivo è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
l'utilizzo di comandi radio o necessitare di particolari sicurezze Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizione operative dell'avvolgibile.
02.2 Avvertenze per la installazione
Verificare che la confezione sia integra e non abbia subito danni durante il trasporto
●
del motore È vietato forare o manomettere in alcun modo il motore. Non modificare o sostituire parti senza l'autorizzazione del costruttore
per il cavo di alimentazione. Se il cavo di alimentazione viene danneggiato, il prodotto non può essere utilizzato. Non tentare di sostituire il cavo di alimentazione
necessarie al completamento dell'installazione non devono entrare in contatto con il motore
●
riportati sul motore) Alcune fasi della programmazione e/o il funzionamento normale sfruttano i fermi meccanici dell'avvolgibile. E' indispensabile scegliere il motore con la coppia più
adatta all'applicazione considerando l'effettiva trazione dell'avvolgibile, evitando motori troppo potenti Utilizzare rulli avvolgitori di spessore minimo 10/10 Lasciare 1-2 mm di gioco
●
destra/sinistra sul rullo avvolgitore
accessori vari inerenti al motore devono essere scelti esclusivamente tra quelli del catalogo MASTER
altra superficie d'appoggio, è necessario proteggere le parti in movimento con una copertura, per impedire l'accesso accidentale. Garantire in ogni caso l'accesso per gli interventi di
●
manutenzione Il cavo di alimentazione deve essere posizionato in modo tale da non entrare in contatto con parti in movimento
essere installato esclusivamente all'interno. Se l'installazione avviene all'esterno, posare il cavo in un tubo di protezione. Nel caso di più apparecchiature radio nello stesso impianto,
la distanza fra di loro non deve essere inferiore a 1,5 m
sue parti in movimento. Posizionare i pulsanti ad un'altezza superiore a 1,5 m dal pavimento
●
massimo di 4 minuti Durante il funzionamento, il corpo motore raggiunge alte temperature: prestare cautela
auto ripristinante, che arresta il motore in caso di surriscaldamento. Il motore torna al normale funzionamento quando la sua temperatura scende sotto il limite di sicurezza
●
(normalmente da 5 a 10 minuti) Il motore deve essere installato in modo tale da non venire a contatto con liquidi e comunque in posizione protetta rispetto gli agenti atmosferici
cavo dell'antenna è sottoposto alla tensione di rete. E' vietato e pericoloso tagliare il cavo dell'antenna. Se il cavo dell'antenna è danneggiato, sostituire il prodotto
sicurezza, è vietato operare in prossimità del rullo avvolgitore a motore alimentato
Questo accorgimento permetterà al motore di ricalibrare automaticamente i finecorsa recuperando lievi scostamenti dovuti ad assestamenti dell'avvolgibile o altri fattori di errore.
02.3 Avvertenze per l'uso
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di
conoscenza, a meno che esse non abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni
●
riguardanti l'uso del prodotto Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento dell'avvolgibile. Controllare
l'automazione durante il movimento e mantenere le persone a distanza di sicurezza, fino al termine del movimento
●
dispositivi di comando Non azionare l'avvolgibile quando si stanno effettuando operazioni di manutenzione (es. pulizia vetri, ecc). Se il dispositivo di comando è di tipo automatico,
scollegare il motore dalla linea di alimentazione.
Note sui sistemi radio
E' consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in vicinanza di stazioni di polizia, porti, aeroporti, banche, etc). E' comunque opportuno un sopralluogo tecnico prima di
installare un qualsiasi sistema radio al fine di individuare possibili fonti di interferenza. I sistemi radio possono essere utilizzati laddove eventuali disturbi o malfunzionamenti del trasmettitore o del ricevitore non
presentino fattore di rischio, o se tale fattore è annullato da opportuni sistemi di sicurezza. La presenza di dispositivi radio operanti alla stessa frequenza di trasmissione (433,42 MHz) possono interferire con il
ricevitore radio del dispositivo stesso riducendone la portata su tutto il sistema radio e limitando di conseguenza la funzionalità dell'impianto.
R
Informazione per eventuali richieste di assistenza
: 230 Vac 50 Hz Grado di protezione
: < 1W Classe di isolamento
: 50 x 1.5 mm
Giri massimi finecorsa
●
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
●
Verificare che la puleggia di traino e la corona adattatore siano di forma e dimensioni conformi al rullo avvolgitore utilizzato. Adattatori, supporti e
●
Non installare il prodotto in prossimità di superfici metalliche
STONE
: IP44
: H
: ∞
●
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico
●
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere
●
L'urto violento e l'utilizzo di utensili non adeguati, può causare la rottura di parti esterne o interne
●
Il motore deve essere di potenza adeguata al carico applicato (verificare i dati di targa
●
●
Se il prodotto è installato ad un'altezza inferiore a 2,5 m dal pavimento o da
●
I motori sono progettati per uso residenziale; è previsto un tempo di lavoro continuo
●
Il motore è provvisto internamente di dispositivo termico di sicurezza
●
Dove possibile programmare il finecorsa superiore del motore per contatto con una battuta.
01
Tempo funzionamento continuo
Frequenza radio
Trasmettitori portatili memorizzabili
●
Non manipolare il motore prendendolo
●
Il cavo di alimentazione del prodotto è adatto per
●
●
Posizionare i pulsanti in vista dell'avvolgibile ma lontano dalle
●
Non permettere ai bambini di giocare con l'apparecchio e con i
rev02 03.09.2019
: 4 minuti
: 433.42 MHz
: 40
●
Tutte le operazioni di
●
Eventuali viti
●
●
Il
●
Per la vostra
