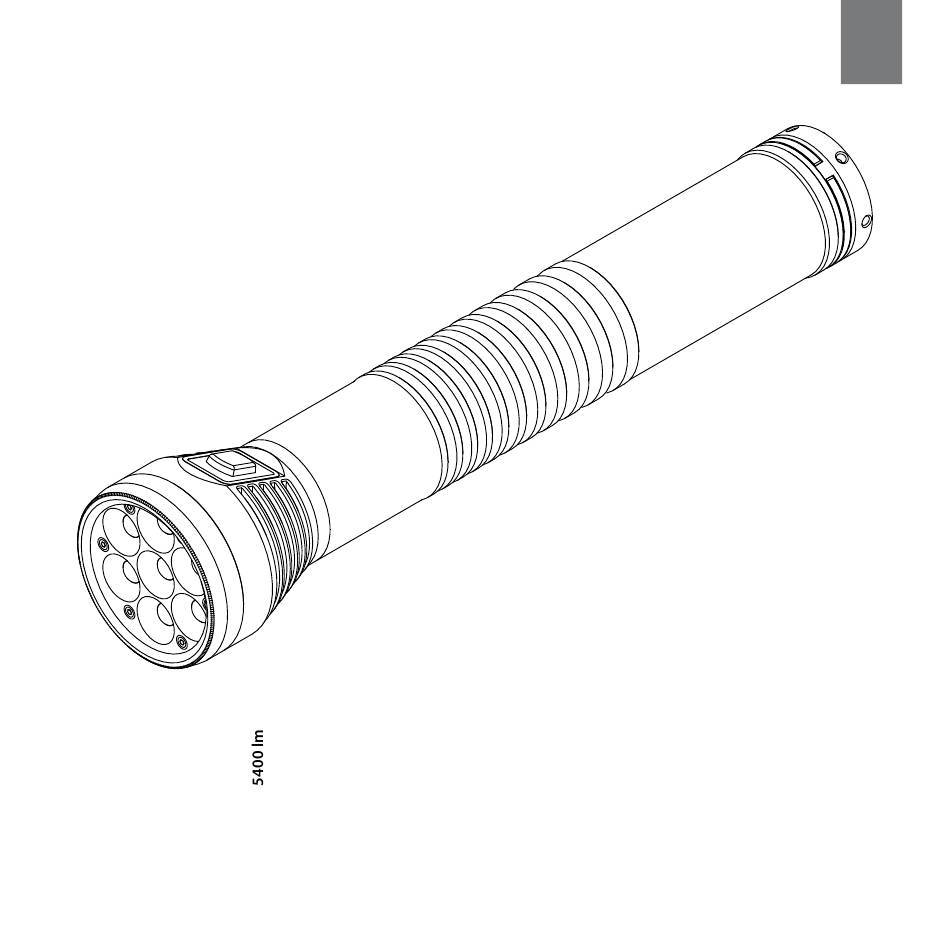

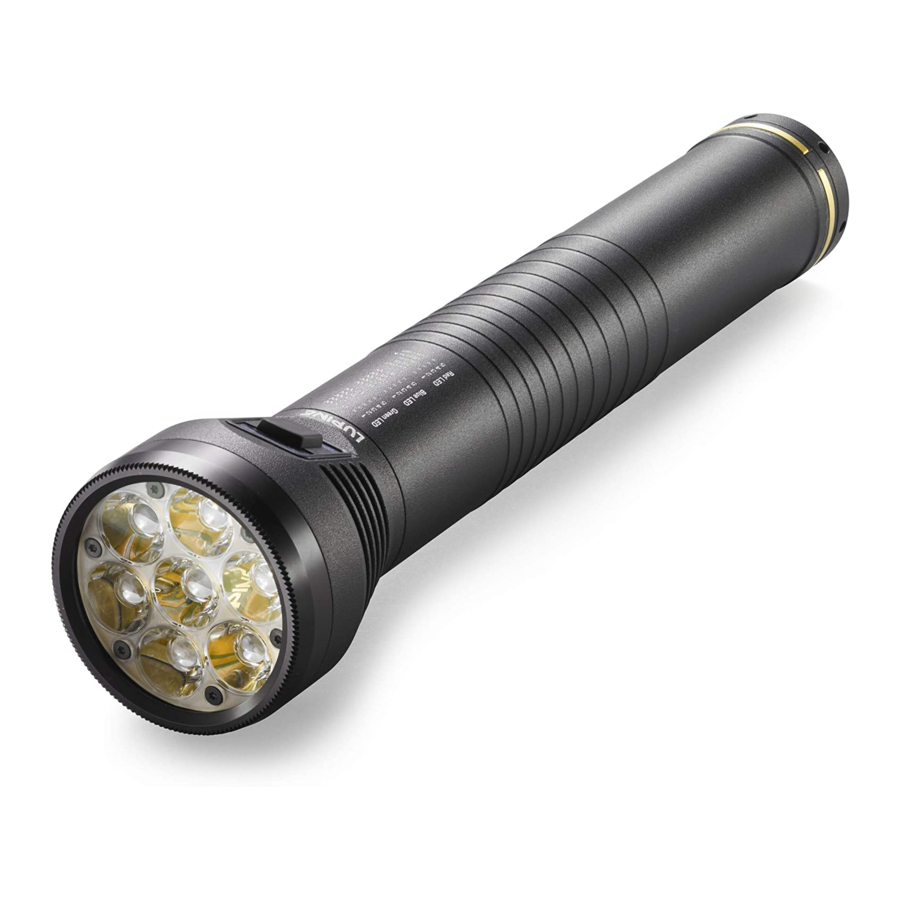

  • Page 1 DE / EN BTL2 PRO...
  • Page 2 Sicherheitshinweise Warnung! Niemals absichtlich den Lichtstrahl in die eigenen oder in die Augen anderer Personen richten. Falls ein Lichtstrahl in die Augen trifft, sind die Augen bewusst zu schließen und der Kopf aus dem Lichtstrahl zu bewegen. Es dürfen keine optisch stark bündelnden Instrumente zur Betrachtung des Lichtstrahls verwendet werden. Bei gewerb- licher Nutzung oder bei Nutzung im Bereich der öffentlichen Hand ist der Benutzer entsprechend der Unfallverhü- tungsvorschrift für Laserstrahlung zu unterweisen.

  • Page 3: Laden Und Montage

    Entladung der Fahrzeugbatterie zu vermeiden. Vor den Arbeiten am Netz unbedingt die Stromversorgung unterbre- Alternativ kann die Betty TL2 Pro auch mit vielen Lupine Standardladern geladen werden. chen. Das Ladegerät am Ende des Akkutanks erkennt automatisch die anliegende Spannung (12-24V Gleichspan- Stecken Sie das Ladegerät in Ihre Steckdose.

  • Page 4: Bedienung

    Bedienung Initialisierung & Spannungsanzeige: Einschalten: Nach dem Verbinden des Scheinwerfers mit dem Akku durchläuft die Durch den ersten Tastendruck (Doppelklick) startet der Scheinwerfer und Software einen Selbsttest, bei diesem leuchten alle RGB LEDs und die zwei blaue LEDs leuchten für die 22 W Stufe. Zum Wechsel zwischen den Lampe einmal kurz auf.
  • Page 5 Bedienung Akku-Warnanzeige: Reservetank: Wenn der Akku leer ist (alle 5 roten LEDs blinken abwechselnd Der Akkuzustand wird über das Backlight (Hintergrundbeleuchtung) des Lampenkopfes durch bei rotem Backlight), wird der Scheinwerfer nach mehrmaligen blau, grün oder rot angezeigt. Sinkt die Akkuspannung unter bestimmte Werte, dann wechselt Blinken abgeschaltet.

  • Page 6: Leuchtstufen Anpassen

    Leuchtstufen anpassen Sie haben die Möglichkeit, bis zu 4 Leuchtstufen in beliebiger Reihenfolge festzulegen. Center: Einzig in diesem Modus leuchtet die zentrale LED der Taschenlampe und erzeugt ein schwaches Taste solange gedrückt halten bis eine grüne LED leuchtet. rotes Licht, während die sechs äußeren LEDs deaktiviert werden. Taster loslassen ...

  • Page 7: Rücksetzen Auf Werkseinstellung

    Spezialfunktionen Alternative Kapazitätsanzeige am Lampenkopf: Backlight Akkuleerwarnung: Mit diesem Programm kann zusätzlich beeinflußt werden wann die Akkuleer- Vor Aktivierung der Kapazitätsanzeige den Akku voll aufladen. warnung erfolgt. Taste solange gedrückt halten bis drei grüne LEDs leuchten. Taste solange gedrückt halten bis zwei grüne LEDs leuchten.

  • Page 8: Pflege & Lagerung

    Pflege & Lagerung Zubehör Reinigung: 1/4 Zoll Adapter: Reinigen Sie die Taschenlampe nur im geschlossenen Zustand. Falls notwendig, verwenden Sie Der Adapter erlaubt die Montage der Lampe an einem warmes Wasser mit etwas Spülmittel. Fotostativ. Der Halter wird mit den beigefügten Schrauben an der Lampe befestigt.

  • Page 9: Fehlerbehebung

    Betty TL2 Pro: 10.4Ah ORC, 75Wh /7.2 V Li-Ion Die Leuchtzeiten sind zu gering.  Der Akku ist leer.  Laden. Geeignete Akkus: 7.2 V Lupine ORC Anschlüsse: 3 hardvergoldete Bronze Frästeile  Der Akku ist alt.  Austauschen. Verriegelung: Mechanische Sicherung Ladestrom: 1.5 A max.

  • Page 10: Letzte Hinweise

    Letzte Hinweise Safety instructions Lumen: Warning! Avoid looking directly into the light emitted by the light or shining the light into your own eyes or the eyes of another person. If the light accidentally shines into your eyes, close your eyes and move your head out of the light beam.
  • Page 11 Alternatively, the Betty TL2 Pro can also be charged with many Lupine standard chargers. Hint: We recommend you to setup the connection from an experienced vehicle builder or electrician. It is advisa- Plug the charger into your wall outlet.

  • Page 12: Operation

    Operation Initialization & voltage display: Switching on: When the lamp is connected to the battery, the software will run a self test. Press the power switch (doubeclick) to turn the light on; two All RGB LEDs will flash up and the lamp itself will flash once. blue LEDs will glow, indicating the 22W dimming level.

  • Page 13: Battery Warning

    Operation Battery warning: Reserve power: The LEDs on the back of the lamp-head change color to indicate decreasing voltage. When When the battery is completely discharged (all 5 red LEDs battery voltage drops below a certain level, the Backlight LED changes from blue to green. blink with a red backlight on), the light will shut down after Near the end of the battery’s charge, the light turns red.
  • Page 14 Customizing the brightness levels You have the option to setup up to 4 brightness levels, in any sequence. Center: This setting activates the center LED to produce a low red light. The outer 6 LEDs will be disabled. Press and hold the button until one green LED lights up.

  • Page 15: Special Functions

    Special Functions Alternative Capacity Indicator (lamphead) Adjusting backlight low-battery warning: Use this program to adjust the onset of the low-battery warning. Before activating the alternative capacity indicator, your battery must be fully charged. Press and hold the button, until 3 green LEDs light up.

  • Page 16: Product Care And Storage

    Accessoires Product care and storage Cleaning: 1/4 Inch Adapter: Only clean the lamp when it is fully assembled. If required, use warm water and add some mild dishwashing detergent. The adapter allows to mount the light on a tripod. Use the screws which came with the adapter to connect it to the Transport: light.

  • Page 17: Troubleshooting

    6 x Cree XM-L2 1 x Cree XP-E2 (with red center LED) The docking station mechanism  Lock not fully opened  Check the locking mecha- seems to be blocked. nism More informations at www.lupine.de EC Declaration of Conformity: www.lupine.de/ce/...

  • Page 18: Notizen / Notes

    Notizen / Notes Miscellaneous Lumen: lm (Lumens) = Unit of luminous flux Usually differentiated in measured and cal- culated values. Calculated values often differ considerably from the actual light output. Our lumen values are measured in our own calibrated integrating sphere. The measurement takes place after 30 seconds, the so called ANSI method.
  • Page 19 Lupine lighting systems GmbH Im Zwiesel 9, 92318 Neumarkt, Germany Phone: +49 (0) 91 81 - 50 94 90 Fax: +49 (0) 91 81 - 50 94 915 E-Mail: info@lupine.de www.lupine.de...
