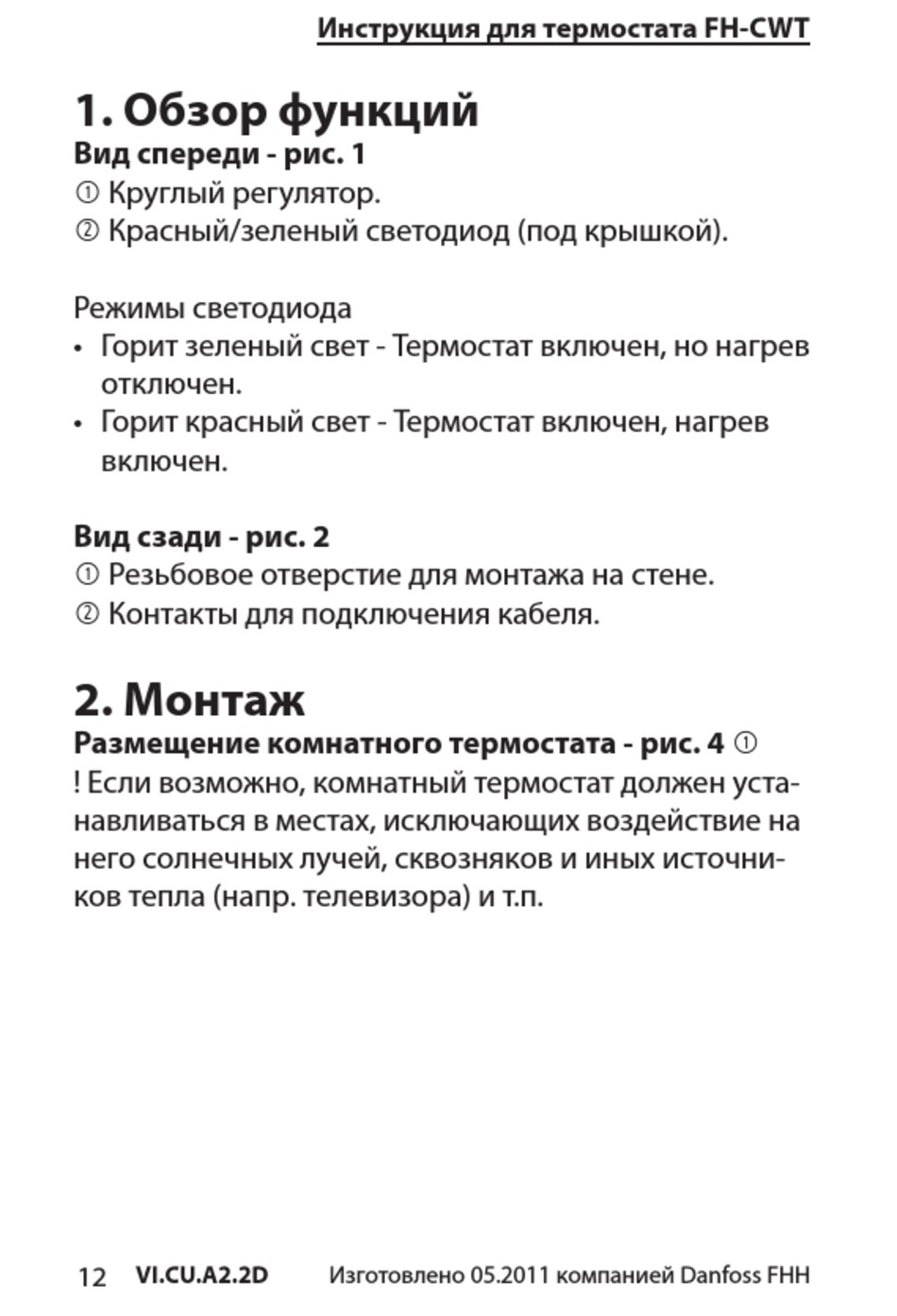

1. Обзор функций
Вид спереди - рис. 1
 Круглый регулятор.
 Красный/зеленый светодиод (под крышкой).
Режимы светодиода
• Горит зеленый свет - Термостат включен, но нагрев
отключен.
• Горит красный свет - Термостат включен, нагрев
включен.
Вид сзади - рис. 2
 Резьбовое отверстие для монтажа на стене.
 Контакты для подключения кабеля.
2. Монтаж
Размещение комнатного термостата - рис. 4 
! Если возможно, комнатный термостат должен уста-
навливаться в местах, исключающих воздействие на
него солнечных лучей, сквозняков и иных источни-
ков тепла (напр. телевизора) и т.п.
12
VI.CU.A2.2D
Инструкция для термостата FH-CWT
Изготовлено 05.2011 компанией Danfoss FHH
