Instruction

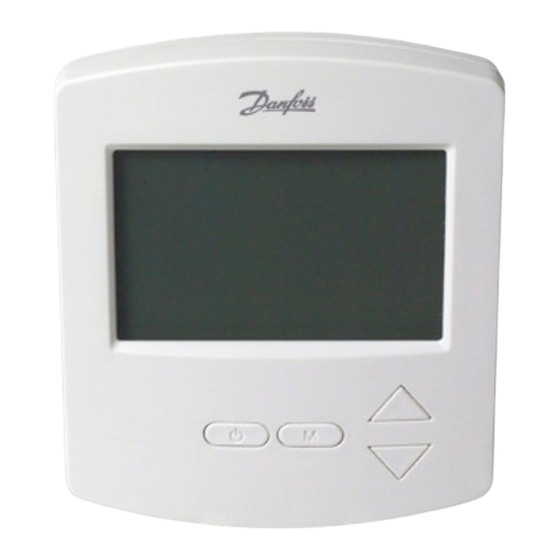

FH-CWD Thermostat

Advertisement

Table of Contents
loading

Related Manuals for Danfoss FH-CWD

Summary of Contents for Danfoss FH-CWD

  • Page 1 Instruction FH-CWD Thermostat...
  • Page 3 Instruction FH-CWD Thermostat Instruction FH-CWD Thermostat Инструкция для термостата FH-CWD FH-CWD-Thermostat - Gebrauchsanweisung Instructions thermostat FH-CWD FH-CWD 温控器使用说明 Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 4 Instruction FH-CWD Thermostat Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 5 Protect the thermostat from dirt, fluids, concrete and do NOT insert any objects into it. Do not cover the thermostat, for instance by hanging towels directly in front of it. Installation must be done by an authorized electrician. Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 6  Terminals for cable mounting Symbols in the display - fig. 3 Room Sensor Floor Sensor Temperature indication Set Room temperature Set Floor temperature Floor heating – Active Frost Protection – Active Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 7 Phase (L) AC85-250V, 50/60 Hz • Term NO: Valve (NO) • Term NC: Valve (NC) • Term N: Neutral (N) • Term 2: Empty • Terminal S2: Floor sensor • Terminal S1: Floor sensor Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 8 01=room temperature control, only with room sen- sor, no floor sensor, check and setting only room temperature. 02=both room and floor temperature control, with room sensor and floor sensor, check and setting Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 9  Turn OFF the thermostat by pressing Fig. 1  • Press M Fig. 1 for 5 seconds until the display shows  • Release M Fig.1 , and the display shows Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 10 E1 will be displayed when room sensor failure. E2 will be displayed when floor sensor failure. E2  will be read when pressing M Fig. 1 to check floor temperature. Any case, all relay output would be turned off. Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 11 Yes, if enabled: < 5 °C heating on > 7 °C heating off Ambient - 10 °C – 60 °C temperature Precision ±1 °C Hysteresis 1 °C, symmetrical around the setpoint temperature IP class Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 12 Network, wireless Off-set function Yes (+/-10 °C) Power consump- tion Power supply, battery Power supply, net 85-250Vac 50/60Hz Power backup Retains settings in case settings of power cut saved on memory chip Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 13 Sensor, floor 20-45 °C - set range Sensor, room NTC 100K accuracy: ±1% Sensor, room 5-35 °C - set range Shell material/ non 94V0/ Yes inflammable Shell material, type ABS+PC Static protection Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 14 Instruction FH-CWD Thermostat Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...

  • Page 15: Table Of Contents

    Инструкция для термостата FH-CWD Содержание 1. Обзор функций............16 2. Монтаж ................. 17 3. Установка ..............17 4. Эксплуатация ............. 18 5. Выбор контроля температуры помещения или контроля температуры пола и помещения ........... 18 6. Защита от перегрева пола ........19 7.

  • Page 16: Обзор Функций

    Инструкция для термостата FH-CWD 1. Обзор функций Вид спереди - рис. 1  Нажимная кнопка  Нажимная кнопка М  Переключатели вверх/вниз Вид сзади - рис. 2 Резьбовое отверстие для скрытого монтажа  Контакты для подключения кабеля  Значки на экране - рис. 3 Комнатный...

  • Page 17: Монтаж

    Инструкция для термостата FH-CWD 2. Монтаж ! Если возможно, комнатный термостат должен устанавливаться в местах, исключающих воз- действие на него солнечных лучей, сквозняков и иных источников тепла (напр., телевизора). 3. Установка Установка комнатного термостата - рис. 5 и рис. 6 •...

  • Page 18: Эксплуатация

    Инструкция для термостата FH-CWD 4. Эксплуатация Включение и выключение комнатного термо- стата Рис. 1  • Включение и выключение термостата осуществляется нажатием кнопки Отображение температуры в помещении - Рис. 3 • Текущая температура в помещении указывается на экране по умолчанию...

  • Page 19: Защита От Перегрева Пола

    Инструкция для термостата FH-CWD проверка и установка только температуры в по- мещении. 02 = контроль температуры пола и помещения, используются напольный и комнатный датчики, проверка и установка температуры помещения и максимальной температуры пола. При изготовлении установлено 01. 6. Защита от перегрева пола...

  • Page 20: Защита От Мороза

    Инструкция для термостата FH-CWD • Нажмите M Рис. 1  в течение 5 секунд, пока на экране не отобразится • Отпустите кнопку M Рис.1 , и на экране отобра- зится • Нажмите кнопку или Рис. 1 для установки желаемой максимальной температуры пола.

  • Page 21: Технические Характеристики

    Инструкция для термостата FH-CWD напольного датчика. E2 будет отображаться при на- жатии M Рис. 1  для проверки температуры пола. В любом случае, все выходы реле будут отключены. 9. Технические характеристики Функция Описание Одобрение: Маркировка СЕ, EN 60730 Цвет Белый RAL 9016 Размеры...
  • Page 22 Инструкция для термостата FH-CWD Функция Описание Точность регули- ±1 °C ровки Гистерезис 1 °C, симметрично заданной температуре Класс по IP Подсветка ЖК- Да экрана/ночная подсветка ЖК-экран Да Светодиодный Нет индикатор Максимальная <1A нагрузка, индукци- онная Максимальная <3A нагрузка, рези- стивная...
  • Page 23 Инструкция для термостата FH-CWD Функция Описание Потребляемая 2 Вт мощность Источник питания, Нет батарея Источник питания, 85-250 В, переменный ток сеть 50/60 Гц Резервное сохра- Настройки сохраняются в нение настроек микросхеме памяти на слу- чай отключения питания Датчик, напольный Опциональный, 2 выхода...
  • Page 24 Инструкция для термостата FH-CWD Изготовлено 05.2011 компанией Danfoss FHH VI.CU.B2.2D...
  • Page 25 Flüssigkeiten oder Beton in Kontakt kommt, und schieben Sie keine Gegenstände in das Thermostat ein. Decken Sie das Thermostat nicht ab (hängen Sie beispielsweise keine Handtücher direkt vor das Gerät). Die Installation ist von einem befugten Elektriker durchzufüh- ren. Hergestellt von Danfoss FHH 05/2011 VI.CU.B2.2D...

  • Page 26: Funktionsübersicht

     Auf/Ab-Navigationstasten Rückseite - Abb. 2 Schraubloch für Unterputz-Anbringung  Anschlüsse für Verkabelung  Symbole auf der Anzeige - Abb. 3 Raumfühler Bodenfühler Temperaturanzeige Eingestellte Raumtemperatur Eingestellte Bodentemperatur Fußbodenheizung - eingeschaltet Frostschutz - eingeschaltet Hergestellt von Danfoss FHH 05/2011 VI.CU.B2.2D...

  • Page 27: Anbringung

    Phase (L) 85-250 V AC, 50/60 Hz • Anschl. NO: Ventil (Schließer) • Anschl. NC: Ventil (Öffner) • Anschl. N: Neutralleiter (N) • Anschl. 2: Nicht belegt • Anschl. S2: Bodenfühler • Anschl. S1: Bodenfühler Hergestellt von Danfoss FHH 05/2011 VI.CU.B2.2D...

  • Page 28: Betriebsgrundlagen

    Schalten Sie das Thermostat ein oder aus, indem drücken (Abb. 1 ). (Abb. 1 ) zehn Sekunden lang • Halten Sie gedrückt. Auf der Anzeige wird 01 angezeigt. • Drücken Sie (Abb. 1 ), um die gewünsch- te Regelungsart auszuwählen. Hergestellt von Danfoss FHH 05/2011 VI.CU.B2.2D...

  • Page 29: Schutzfunktion Für Maximale Bodentemperatur

    Mit dieser Funktion können Sie die Innentempe- ratur des Bodens prüfen. Dazu ist der Bodenfühler erforderlich. Schalten Sie das Thermostat ein, indem Sie drücken (Abb. 1 ). • Drücken Sie kurz M (Abb. 1 ). In der Anzeige blinkt Hergestellt von Danfoss FHH 05/2011 VI.CU.B2.2D...

  • Page 30: Frostschutz

    Raumtemperatur konstant auf ungefähr 5 °C gehalten. • Schalten Sie das Thermostat aus, indem Sie drücken (Abb. 1 ). • Drücken Sie drei Sekunden lang M (Abb.1 ). • Wählen Sie 01 (00 = deaktiviert). Hergestellt von Danfoss FHH 05/2011 VI.CU.B2.2D...

  • Page 31: Fehlermeldungen

    Bodentemperatur zu prüfen. In jedem Fall würden alle Relaisausgänge ausge- schaltet. 9. Technische Spezifikationen Merkmal Beschreibung Zulassung CE-Kennzeichnung, EN 60730 Farbe Verkehrsweiß RAL 9016 Abmessungen 86 x 99 x 19 mm Einstellung Druckknöpfe Betriebsart Programmierbar Nein Hergestellt von Danfoss FHH 05/2011 VI.CU.B2.2D...
  • Page 32 > 7 °C Heizung aus Umgebungstem- - 10 °C -60 °C peratur Genauigkeit ±1 °C Hysterese 1 °C, symmetrisch im Bereich der Sollwerttem- peratur IP-Schutzart LCD-Hintergrund- beleuchtung/ Nachtlicht LCD-Anzeige LED-Anzeige Nein Max. induktive <1A Belastung Hergestellt von Danfoss FHH 05/2011 VI.CU.B2.2D...
  • Page 33 Ja (+/-10 °C) Leistungsauf- nahme Stromversorgung, Nein Akku Stromversorgung, 85-250 V AC, 50/60 Hz Netz Sicherungs- Im Falle einer Versorgungs- funktionen bei unterbrechung werden die Trennung der Einstellungen beibehalten Versorgung (Sicherung auf Speicher- chip) Hergestellt von Danfoss FHH 05/2011 VI.CU.B2.2D...
  • Page 34 (S1, S2) für Anschluss eines externen Fühlers. Fühlergenauigkeit (NTC, 10 K): ±1% Fühler, Boden 20-45 °C - Einstellbereich Fühler, Raum NTC, 100 K, Genauigkeit: ±1% Fühler, Raum 5-35 °C - Einstellbereich Gehäusematerial/ 94V0/Ja Nichtbrennbar Gehäusematerial, ABS+PC Statikschutz Hergestellt von Danfoss FHH 05/2011 VI.CU.B2.2D...
  • Page 35 Protéger le thermostat contre la saleté, les fluides, le béton et ne PAS insérer d’objet. Ne pas couvrir le thermostat, en plaçant des serviettes devant par exemple. L’installation doit être réalisée par un électricien agréé. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...

  • Page 36: Présentation Fonctionnelle

    Symboles à l’écran - fig. 3 Capteur de pièce Capteur de sol Indication de température Température de pièce définie Température de sol définie Chauffage par le sol - Actif Hors gel - Actif VI.CU.B2.2D Produit par Danfoss Floor Heating Hydronics 05.2011...

  • Page 37: Montage

    Vanne (NON) • Borne NC : Vanne (NC) • Borne N : Neutre (N) • Borne 2 : Vide • Borne S2 : Capteur de sol • Borne S1 : Capteur de sol Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...

  • Page 38: Utilisation Générale

    Fig. 1  pendant 10 secondes. L’écran affichera 01. • Appuyer sur Fig. 1  pour régler le type de commande souhaité. 01=commande de température ambiante, unique- ment avec un capteur de pièce et sans capteur de VI.CU.B2.2D Produit par Danfoss Floor Heating Hydronics 05.2011...

  • Page 39: Protection De La Température Maximum Du Sol

    Fig. 1 ). Activer le thermostat en appuyant sur • Appuyer sur M Fig. 1  brièvement et cligno- tera à l’écran. • La température réelle du sol est indiquée à l’écran. Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...

  • Page 40: Hors Gel

    Si la température ambiante est inférieure à 5 °C, le chauffage s’activera et s’affichera à l’écran. Si la température ambiante est supérieure à 7 °C, le chauffage est désactivé. Le réglage défini par défaut à l’usine est 00. VI.CU.B2.2D Produit par Danfoss Floor Heating Hydronics 05.2011...

  • Page 41: Messages D'erreur

    E2 s’affichera. Dans tous les cas, le thermostat dé- sactivera toutes les sorties de relais. Hors gel Oui si activé : < 5 °C chauffage actif > 7 °C chauffage désactivé Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 42 Charge max. <1A inductive Charge max. <3A résistive Montage Montage encastré pour prises intégrées euro- péennes et chinoises. Réseau, câble Réseau, sans fil Fonction de Oui (+/-10 °C) décalage Puissance consom- mée VI.CU.B2.2D Produit par Danfoss Floor Heating Hydronics 05.2011...
  • Page 43 20-45 °C - gamme définie Capteur, pièce Précision NTC 100K : ±1% Capteur, pièce 5-35 °C - gamme définie Matériau du boî- 94V0/ Oui tier/ininflammable Matériau du ABS+PC boîtier, type Protection statique Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 44 Instructions thermostat FH-CWD VI.CU.B2.2D Produit par Danfoss Floor Heating Hydronics 05.2011...
  • Page 45 FH-CWD温控器使用说明 索引 1. 功能概述 ............ 46 2. 安装位置 ............ 47 3. 安装 .............. 47 4. 常规操作 ............ 48 5. 单温单控和双温双控的选择 ..... 48 6. 地板高温保护 .......... 49 7. 低温保护 ............ 50 8. 故障指示 ............ 50 9. 技术指标 ............ 51 10. 安装及电气接线图 .
  • Page 46 FH-CWD温控器使用说明 1.功能概述 前视图－图1  按键  按键 M  上/下选择键 后视图－图2 安装用螺钉孔① 接线端子② 液晶显示符号—图3 房间温度传感器 地面温度传感器 实际温度显示 房间温度设定值 地板温度设定值 地板采暖－运行 低温保护－运行 丹佛斯水地暖产品 05.2011 VI.CU.B2.2D...
  • Page 47 FH-CWD温控器使用说明 2.安装位置 安装位置的选择应避免阳光、气流以及其它发热 体（如电视机）对温控器的影响。 3.安装 安装房间温控器－图5、图6 ·仔细地拆开温控器底板。不要让任何杂质掉进 温控器内。 ·按接线图正确接线－图6。 ·用包装盒中的螺钉将底板固定在墙盒上。 ·如图将温控器上壳安装好－图5。 接线图－图6 本产品的接线必须按照以下指导来进行： ·端子L： 火线（L）AC85-250V，50/60Hz ·端子NO： 阀（常开） ·端子NC： 阀（常闭） ·端子N： 零线（N） ·端子2： 空端子 ·端子S2： 地面温度传感器 ·端子S1： 地面温度传感器 丹佛斯水地暖产品 05.2011 VI.CU.B2.2D...
  • Page 48 FH-CWD温控器使用说明 4.常规操作 开/关房间温控器 图1 ① • 按“ ”键开/关机。 温度显示 图3 显示房间实际温度。 • 房间温度设定 图1 ③ • 按 键设定所需房间的温度值，界面将显 示 。 • 当不再点击 键时，界面将返回房间实际温 度 。 5. 单温单控和双温双控的选择 按“ ”键（图1①）关闭温控器。 • 按住 键（图1①）10秒。界面将显示01。 • 按 （图1③）调整到所需型号。 01=单温单控，没有地板传感器。只能查看和设 定房间温度。 02 =双温双控，同时具有房间传感器和地板传感 器。可以查看和设定房间温度和地板最高保护...
  • Page 49 FH-CWD温控器使用说明 6.地板高温保护（可选） 此功能可以设定一个地板允许最高温度，例如防 止您铺的木地板因高温过热而损坏。准确的地板 最高温度值请询问地板生产商。 查询地板温度 此功能允许您查看地板内部温度。必需安装地面 温度传感器。 按“ ”键（图1①）开启温控器。 • 快按“M” 键（图1②），“ ”将闪烁在界 面上。 • 当前地板实际温度显示在界面上。 设定地板高温限值 按“ ”键（图1①）关闭温控器。 • 按“M” 键（图1②）5秒钟，直到屏幕出现 。 • 松开“M” 键（图1②），屏幕显示 。 • 按 键（图1③）设定所需最高地板温度 限值。 • 等待5秒钟，温控器将退出设定模式并关机。 丹佛斯水地暖产品 05.2011 VI.CU.B2.2D...
  • Page 50 FH-CWD温控器使用说明 7.低温保护 应用低温保护模式替代完全关闭模式可以避免 由于温度过低造成的损失。房间温度将保持在 5℃左右。 按“ ”键（图1①）关闭温控器。 ·按住M键（图1②）3秒。 ·选择01（00=低温保护功能不启动） 如果房间温度低于5℃，温控器将自动开启制热模 式， 会显示在界面上。 如果房间温度高于7℃，温控器将自动关闭制热 模式。 出厂设定为00。 8.故障指示 如果房间温度传感器故障，界面显示E1；如果地 面温度传感器故障，界面显示E2。按“M”键（ 图1②）查看地面温度时，若故障可以看到E2。 任何情况发生，所有的继电输出都停止。 丹佛斯水地暖产品 05.2011 VI.CU.B2.2D...
  • Page 51 FH-CWD温控器使用说明 9.技术指标 特征 描述 认证 CE 认证，EN 60730 颜色 白色RAL 9016 尺寸 86×99×19mm 调节方式 按键 可编程性 否 故障指示/ 若房间传感器故障，界 故障模式 面显示E1，若地板传感 器故障，界面显示E2。 任何情况发生，温控器 将停止所有继电输出。 低温保护 是，启用时 <5℃，加热开 >7℃，加热关 存储环境温度 －10℃～60℃ 精度 ±1℃ 回差 1℃（+/-0.5℃） IP等级 LCD背光 是 LCD显示 是 LED指示...
  • Page 52 FH-CWD温控器使用说明 特征 描述 最 大 电 流 负 载 （ <1A 感性） 最 大 电 流 负 载 （ <3A 阻性） 安装 可以安装在为欧洲和中 国用户设计底座上。 网络，有线 否 网络，无线 否 温度校准功能 是（±10℃） 功耗 电池供电 否 外接电源 85-250Vac 50/60Hz 数据备份 突然断电时，设定将保 存在记忆芯片中。 地面温度传感器...
  • Page 53 FH-CWD温控器使用说明 特征 描述 房 间 温 度 传 感 器 5－35℃ 设定范围 外壳材料/阻燃 94V0/是 外壳材料类型 ABS＋PC 静电保护 是 丹佛斯水地暖产品 05.2011 VI.CU.B2.2D...
  • Page 54 Instruction FH-CWD Thermostat Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...

  • Page 55: Рисунки И Иллюстрации

    Instruction FH-CWD Thermostat Figures and illustrations Рисунки и иллюстрации Abbildungen und Illustrationen Chiffres et illustrations 安装及电气接线图 Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 56 Instruction FH-CWD Thermostat Fig. 1    Fig. 2      Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 57 Instruction FH-CWD Thermostat Fig. 3 Fig. 4 Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 58 Instruction FH-CWD Thermostat Fig. 5 Fig. 6 FH-CWD AC85 ~ 250V 50/60 Hz Remote Floor Sensor Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 59 Instruction FH-CWD Thermostat Produced by Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.2D...
  • Page 60 www.heating.danfoss.com...
