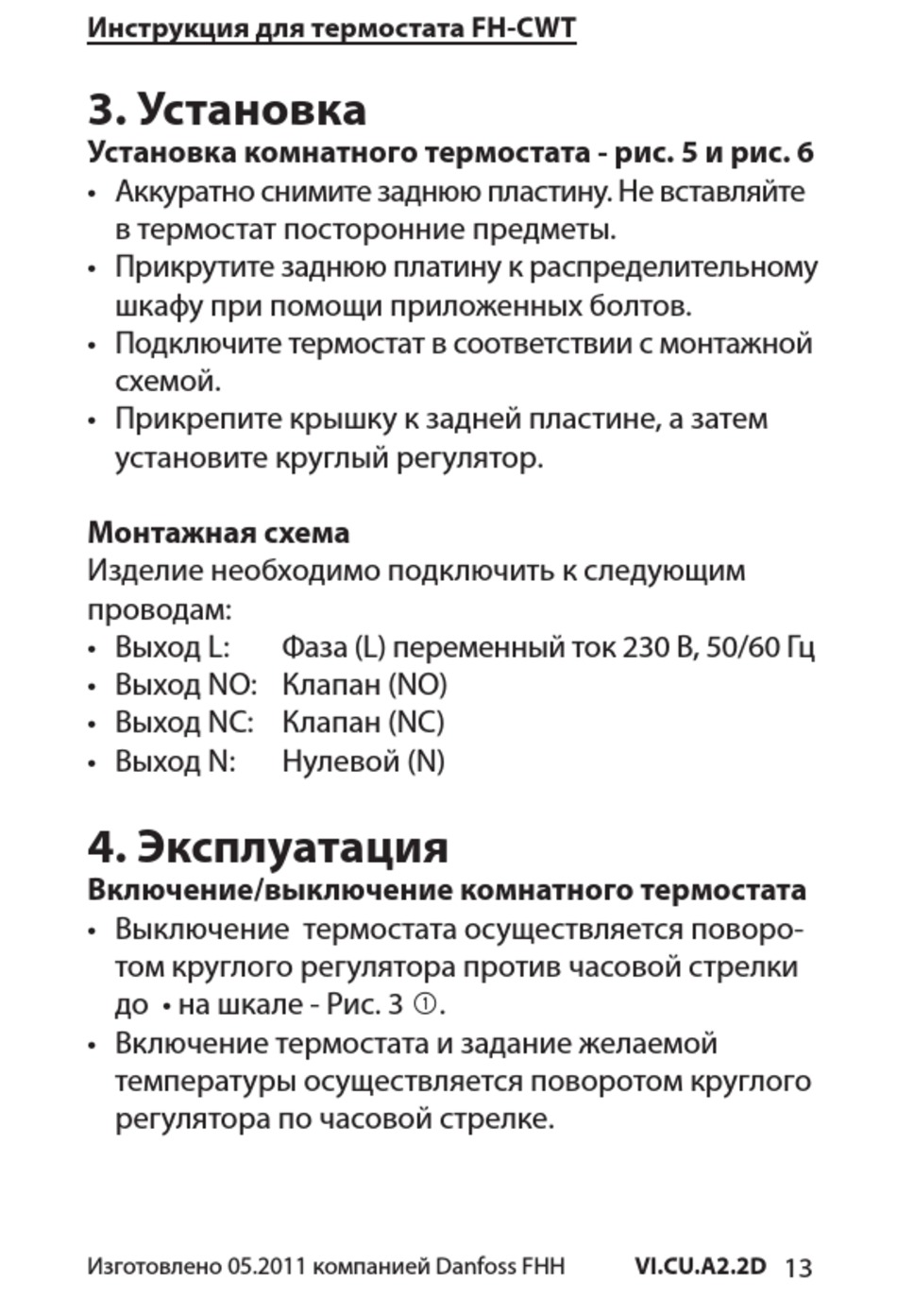

Инструкция для термостата FH-CWT
3. Установка
Установка комнатного термостата - рис. 5 и рис. 6
• Аккуратно снимите заднюю пластину. Не вставляйте
в термостат посторонние предметы.
• Прикрутите заднюю платину к распределительному
шкафу при помощи приложенных болтов.
• Подключите термостат в соответствии с монтажной
схемой.
• Прикрепите крышку к задней пластине, а затем
установите круглый регулятор.
Монтажная схема
Изделие необходимо подключить к следующим
проводам:
• Выход L:
• Выход NO: Клапан (NO)
• Выход NC: Клапан (NC)
• Выход N:
4. Эксплуатация
Включение/выключение комнатного термостата
• Выключение термостата осуществляется поворо-
том круглого регулятора против часовой стрелки
до • на шкале - Рис. 3 .
• Включение термостата и задание желаемой
температуры осуществляется поворотом круглого
регулятора по часовой стрелке.
Изготовлено 05.2011 компанией Danfoss FHH
Фаза (L) переменный ток 230 В, 50/60 Гц
Нулевой (N)
