Project Source F4510062CP Installation Manual page 16

INSTRUCTIONS POUR L'ASSEMBLAGE

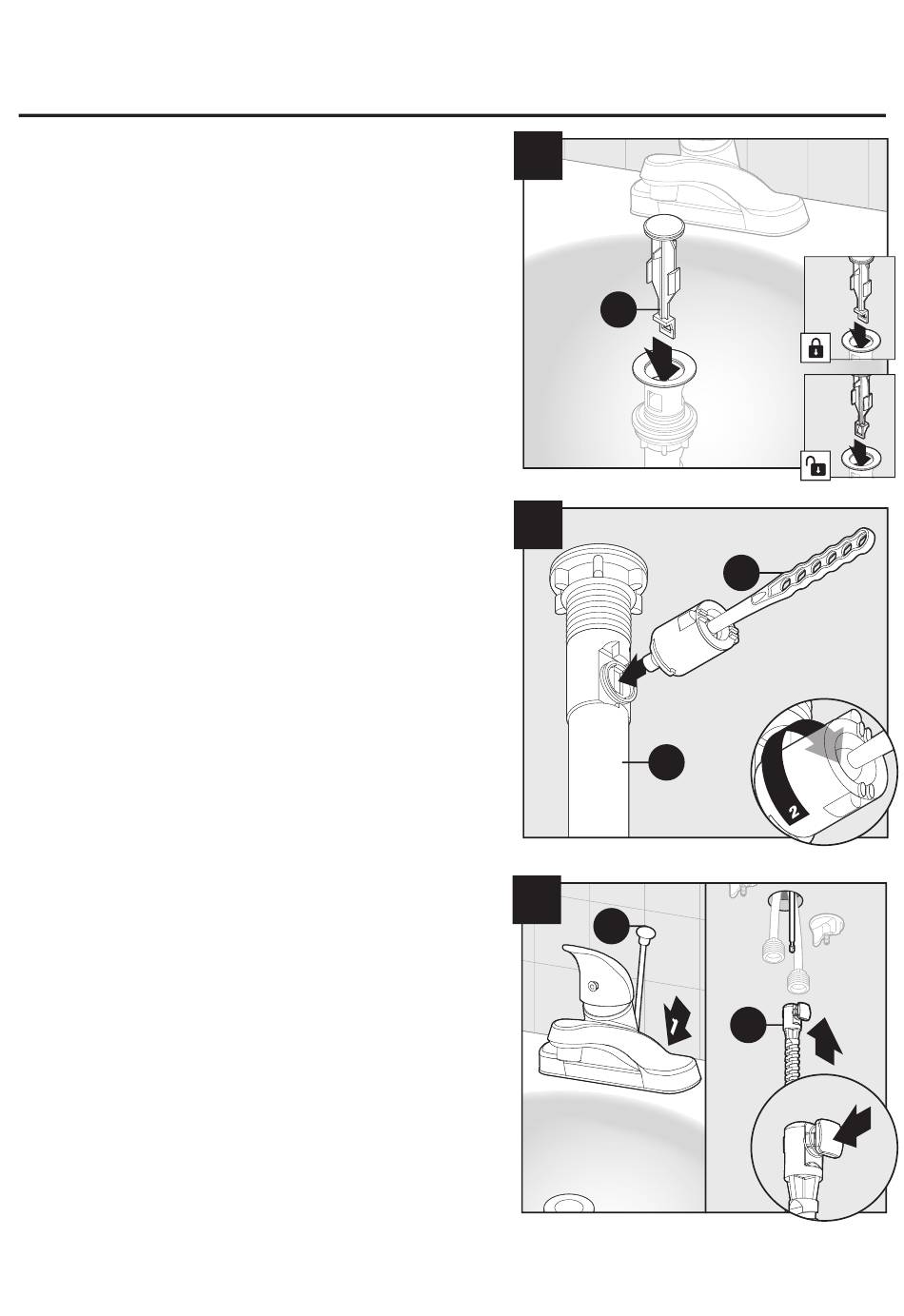

7. Insérez le plongeur (EE).
Remarque : L'anneau en plastique situé sur le
plongeur (EE) est orienté vers l'arrière du
lavabo retiré. L'anneau en plastique situé sur le
plongeur (EE) est orienté vers l'avant du lavabo
en mode toyage.
8. Insérez le levier à rotule (HH) dans le tuyau
d'évacuation à clapet (DD). Resserrez le
manchon.
9. Insérez la tige de levage (FF) à travers le
robinet (A). Sous le lavabo, raccordez la tige
de levage (FF) à la courroie de tige de levage
(GG) en enfonçant le bouton et en insérant
complètement la tige de levage (FF) dans le
logement de la courroie de tige de levage (GG).
Relâchez le bouton pour verrouiller le tout.
Tirez la tige de levage (FF) et la courroie de
tige de levage (GG) en sens opposés afin de
vous assurer que la tige de levage (FF) est bien
fixée.
7
7
EE
8
8
10
9
FF
16
7-1
7-2
HH
8
1
DD
9
GG
2
3
