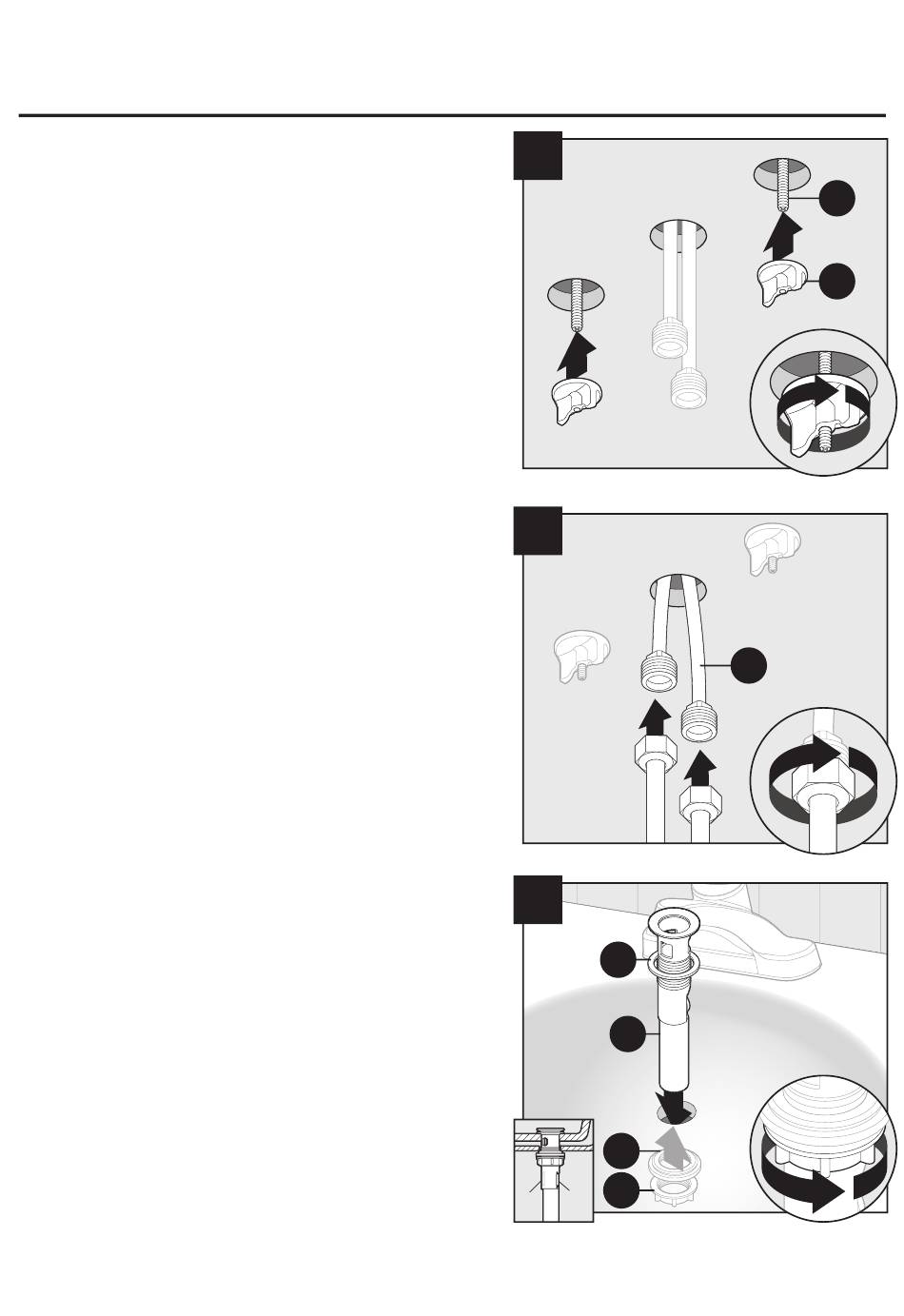

INSTRUCTIONS POUR L'ASSEMBLAGE
4. Posez les écrous de blocage (AAA) sur la tige
filetée (C) et serrez-les à la main.
5. Fixez les conduites d'alimentation en eau (non
incluses) au robinet (A).
6. Installez le corps du drain (DD) et la rondelle
en caoutchouc (AA) à travers le haut du
lavabo (non inclus). Fixez le tout à l'aide d'une
grande rondelle en caoutchouc (BB) et d'un
écrou de blocage (CC).
Remarque : L'ouverture pour la tige à rotule
doit être tournée vers l'arrière de l'évier.
