lAMPE dEl sOUs ARMOIRE AjUsTAblE AVEC MOdE dE sERRE
REMARQUE : Gardez votre facture ainsi que ces instructions comme
preuves d'achat.
AVERTIssEMENT : RISQUE DE CHOC éLECTRIQUE. Assurez-vous de
couper le courant au circuit sur lequel vous travaillerez. Retirez le fusible
ou désengagez le disjoncteur du circuit avant d'enlever la lampe existante
ou d'installer la nouvelle. Si vous n'êtes pas familiers avec les installations
électriques, nous vous recommandons de faire appel à un électricien qualifié
pour l'installation.
NOTE : Il en revient à l'installateur de choisir un endroit convenabe qui peut
supporter le poids de la lampe, et de déterminer la méthode de fixation avant
l'installation, en fonction du type de plafond.

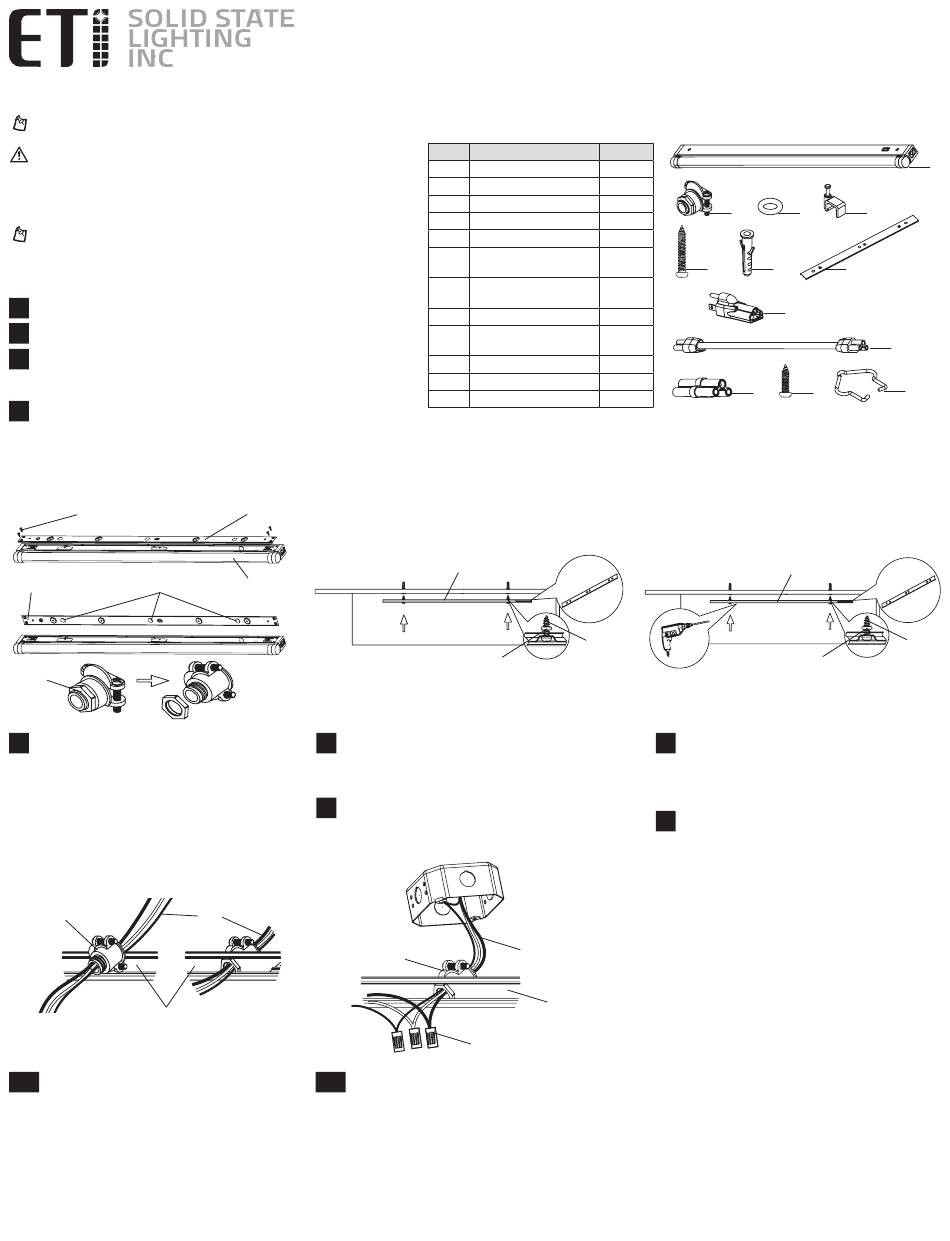

InstaLLatIon

Coupez le courant au panneau électrique avant de faire l'installation.
1
Enlevez la lampe existante et mettez-la de côté pour le recyclage
2
conformément aux règlements locaux.
Il en revient à l'entrepreneur installateur de régler la TCP requise au moment
3
de l'installation.
AVIs : Le réglage chromatique à l'usine est de 2700K, la lumière blanche la
plus chaude.
Il en revient à l'installateur de déterminer si le courant sera fourni par une
4
fiche ou si la lampe sera câblée driectement. Les lampes suspendues ne
peuvent pas être câblées directement.
NOTE : N'utiilsez pas le câble d'interconnexion ni l'adaptateur de fiche pour
le câblage direct.

Montage en surface

Vis
Plaque de fond Débouchure
B
Si vous utiisez le connecteur de fiche, sautez cette
5a
étape. Si vous faites un câblage direct :
• Dévissez les 4 vis pour enlever la plate de fond.
• Défoncez une des débouchures sur la plaque de
fond
Si vous posez la plaque de montage MagnaMount
• Défoncez la débouchure correspondante sur la
plaque de montage MagnaMount
Insérez le détendeur dans la débouchure par
l'extérieur de la plaque de fond.
B
Plaque de fond
Si vous utilisez l'adaptateur de fiche, sautez
10a
cette étape. Pour le câblage direct, passez les
fils d'alimentation à travers le détendeur sur la
plaque de fond.
N° modèle 53508101 N° de pièce Gl-18IN-500lM-8-CP3-sV-Td
GUIdE d'UTIlIsATION ET d'ENTRETIEN
Plaque de fond
A
Si vous utiisez la plaque de montage MagnaMount
6a
l'installation, poussez une petite vis dans l'un des trous
de vis de la plaque de montage MagnaMount
travers un joint torique. Répétez avec l'autre petite vis de
montage.
: Si vous installez la lampe sur du placoplâtre sous
MC
7a
l'armoire, percez des trous pilote et introduisez des
. ancrages dans les trous de vis.
MC
NOTE : La distance entre les 2 trous est de 37,5 cm.
Fils
Si vous utiisezl'adaptateur de fiche, sautez cette étape.
11a
Pour le câblage direct :
NOTE : Assurez-vous que le capuchon d'embout est bien
enfoncé avant d'effectuer les connexions électriques.
Effectuez les connexions électriques:
• Fil noir au fil noir.
• Fil blanc au fil blanc.
• Fil vert au fil de terre.
Utilisez des serre-fils (non fournis) pour couvrir les
connexions et enrubannez-les avec un ruban isolant.
Placez les fils dans la lampe.
Remettez la plaque de fond.
contenu De L'eMBaLLage
Pièce Désignation
A Lampe
B Collier détendeur
C Joint torique
D Agrafe
E Vis de montage (longue)
F Ancrage pour
placoplâtre
G Plaque de montage
MagnaMount
MC
H Adaptateur de fiche
I Câble d'interconnexion
(36.8 cm)
J Connecteur en bout
K Vis de montage (courte)
L Pince en V
La quincaillerie n'est pas illustrée à sa
grandeur réelle.
G
C
MC
Fils
B
Plaque
de fond
Serre-fils
Quantité
1
1
2
B
2
2
2
E
1
1
1
2
2
J
2
K
MC pour Si vous utilisez le connecteur à fiche ou faites
8a
l'installation sans la plaque de montage
puis à MagnaMount MC , sautez cette étape. Pour le câblage
direct et l'installation avec la plaque de montage
MagnaMount , passez les fils à travers la plaque
MC
de montge MagnaMount
Si vous utilisez la plaque de montage
9a
MagnaMount , vissez la plaque de montage
MC
MagnaMount
MC
et fixez-la bien en place.
N° de certification 53508101
A
C D
F G
H
I
L
K
G
K
C
.
MC
sous l'armoire ou sur le placoplâtre
