Beyerdynamic Quinta CU Initial Operation

Steuerzentrale Quinta CU – Erste Inbetriebnahme
• Schalten Sie die Steuerzentrale Quinta CU mit dem Ein-/Aus-
schalter ein.
• Bei der ersten Inbetriebnahme der Steuerzentrale müssen Sie
folgende Eingaben vornehmen:
– Region
– Antenne*
– Antennenkabel*
* gilt nicht für USA/Kanada, Japan, Indien
• Durch Drehen des Lautstärkereglers
Auswahl treffen.
• Durch Drücken des Lautstärkeregler
Auswahl bestätigt und dauerhaft gespeichert.
• Beachten Sie bitte, dass Sie nach der erfolgten letzten
Bestätigung aller Eingaben keine Änderungen mehr vorneh-
men können.
• Nachfolgend ein Beispiel für die erste Inbetriebnahme.

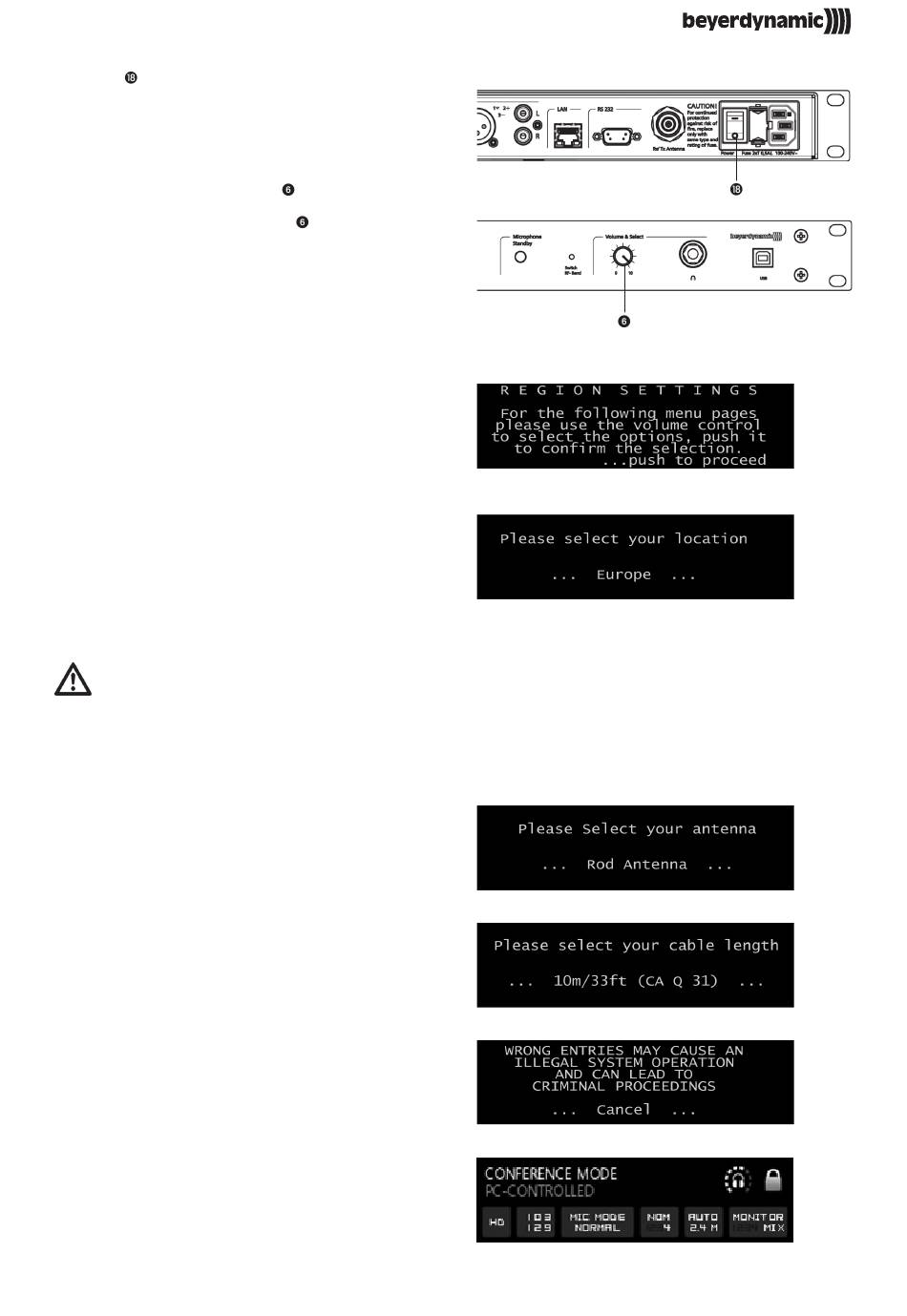

Beispiel für Eingaben bei der ersten Inbetriebnahme
Beim ersten Einschalten der Steuerzentrale erscheint ein
Hinweis zum Auswählen der jeweiligen Optionen mit dem
Lautstärkeregler (drehen, um die Auswahl zu treffen;
drücken um die Auswahl zu bestätigen).
Auswahl der Region
Optionen:
Europe
USA / Canada*
Japan*
China
Australia
India*
Russia
Korea
Other
*Optionen für Antennen und Antennenkabel nicht verfügbar
Achtung:
Achten Sie darauf, dass Sie die korrekte Region
auswählen. Sollten Sie als Region USA/Canada
oder Japan auswählen, obwohl sich das Quinta-
System nicht in dieser Region befindet, können
Sie diese Einstellung nicht mehr zurücksetzen.
In diesem Fall müssen Sie das Gerät beyerdynamic
zusenden.
Auswahl der Antennen
Optionen:
Rod Antenna (CA Q 11)
Omni (CA Q 14)
Planar (CA Q 13)
Auswahl des Antennenkabels*
*Dieser Menüpunkt wird übersprungen, wenn unter
„Auswahl der Antennen" der Punkt „Rod Antenna
(CA Q 11)" ausgewählt wurde.
Optionen:
10m / 33ft (CA Q 31)
20m / 66ft (CA Q 32)
Warnhinweis vor Beendigung der Eingaben
„Cancel" = startet den Eingabeprozess von neuem
„Confirm data entries" = Bestätigung der Eingaben
Ansicht Displayanzeige nach erfolgten Eingaben
beyerdynamic GmbH & Co. KG | Theresienstr. 8 | 74072 Heilbronn – Germany | Tel. +49 (0)7131 / 617-400 | conference@beyerdynamic.de | www.beyerdynamic.com
können Sie jeweils eine
wird die getroffene
Weitere Vertriebspartner weltweit finden Sie unter www.beyerdynamic.com
D2/PI Quinta Kurz (09.12)/634.964/ • Änderungen und Irrtümer vorbehalten
