Steuerzentrale Quinta RS – Erste Inbetriebnahme
• Schalten Sie die Steuerzentrale Quinta RS mit dem Ein-/Ausschalter
• Bei der ersten Inbetriebnahme der Steuerzentrale Quinta RS ist werkseitig
ausschließlich das HF-Band 2,4 GHz eingestellt. Der ordnungsgemäße
Betrieb im 5,2 GHz und 5,8 GHz Band ist abhängig von den örtlichen
Gegebenheiten und Ihrer Antennenauswahl und muss über die Quinta
Software eingestellt werden.
Bitte führen Sie hierfür folgende Schritte durch:
– Quinta PC-Software installieren (beiliegende CD-ROM),
ggf. auch USB-Treiber installieren.
– Steuerzentrale Quinta RS mit dem PC verbinden (RS 232, USB,
Ethernet).
– Quinta Software starten.
– Im Bereich „Verbindung" die Verbindungseinstellungen auswählen und
auf „Verbinden" klicken.
• Bei der ersten Inbetriebnahme der Steuerzentrale Quinta RS erscheint un-
mittelbar nach dem Verbinden der Einstellungsdialog für die Region und
Antennen. Andernfalls öffnen Sie im Menü unter dem schwarzen Punkt das
Fenster „System Info".
Folgende Eingaben müssen Sie über die Quinta Software vornehmen:
– Region
– Antenne*
– Antennenkabel*
* gilt nicht für USA/Kanada, Japan, Indien

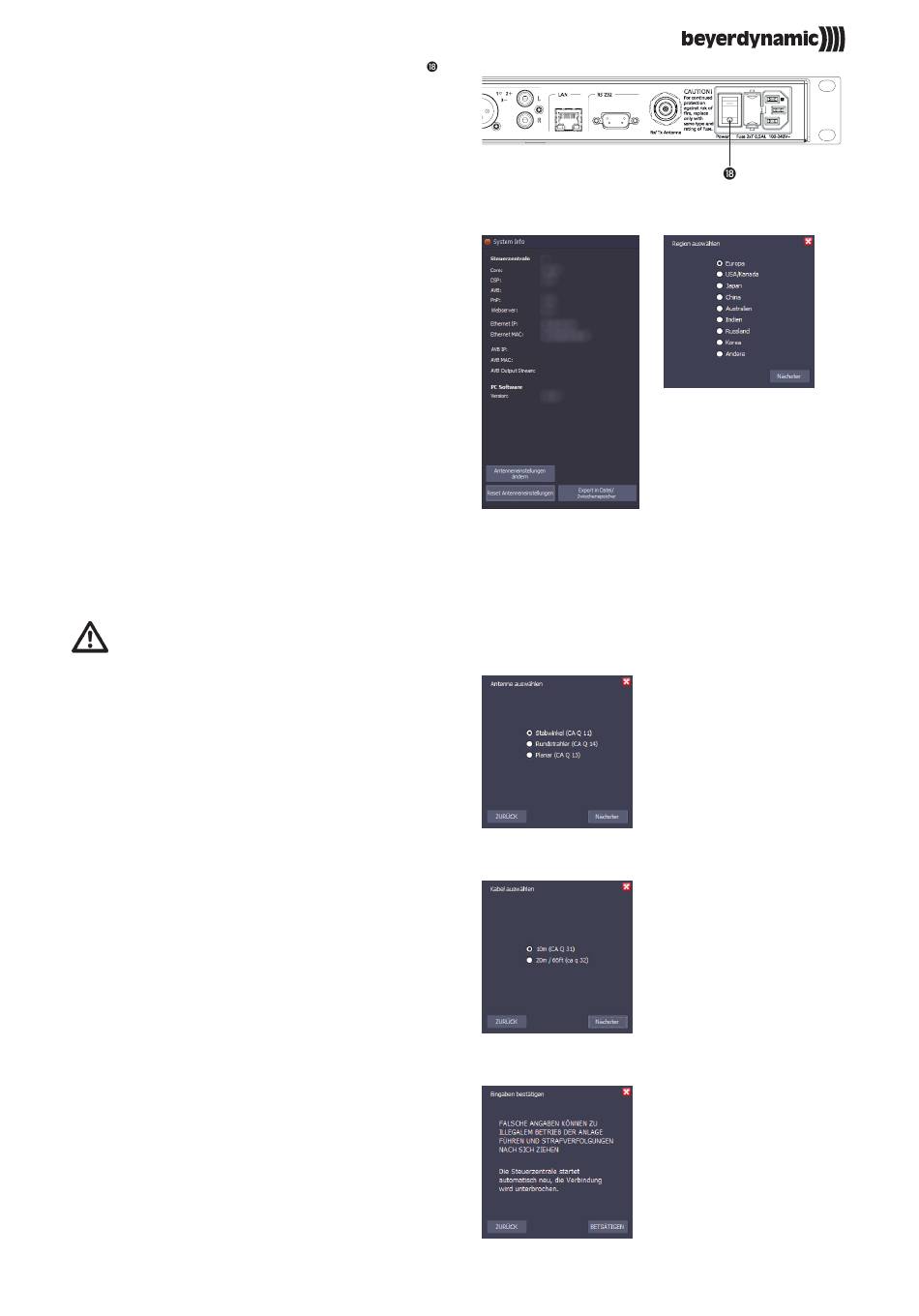

• Klicken Sie auf die Schaltfläche „Antenneneinstellungen ändern".
• Wählen Sie im Fenster „Region auswählen" die Region aus, in der Sie die
Steuerzentrale nutzen und klicken Sie auf die Schaltfläche „Nächster".
Wichtig: Falsche Angaben im Fenster „Region auswählen" können zu einem
illegalen Betrieb der Anlage führen!
Auswahl der Region
Optionen:
Europa
USA / Kanada*
Japan*
China
Australien
Indien*
Russland
Korea
Andere
*Optionen für Antennen und Antennenkabel nicht verfügbar
Achtung:
Achten Sie darauf, dass Sie die korrekte Region auswählen. Sollten Sie
als Region USA/Canada oder Japan auswählen, obwohl sich das
Quinta-System nicht in dieser Region befindet, können Sie diese Ein-
stellung nicht mehr zurücksetzen. In diesem Fall müssen Sie das Gerät
beyerdynamic zusenden.
Antenne auswählen
Wählen Sie im Fenster „Antenne auswählen" die an die Steuerzentrale
Quinta RS angeschlossenen Antennen aus und klicken Sie auf die Schalt-
fläche „Nächster".
Kabel auswählen*
*Dieser Menüpunkt wird übersprungen, wenn im Fenster „Antenne aus-
wählen" der Punkt „Stabwinkel (CA Q 11)" ausgewählt wurde.
Wählen Sie das entsprechende Kabel aus und klicken Sie auf die Schalt-
fläche „Nächster".
Optionen:
10m / 33ft (CA Q 31)
20m / 66ft (CA Q 32)
Warnhinweis vor Beendigung der Eingaben
„Zurück" = startet den Eingabeprozess von neuem
„Bestätigen" = Bestätigung der Eingaben
