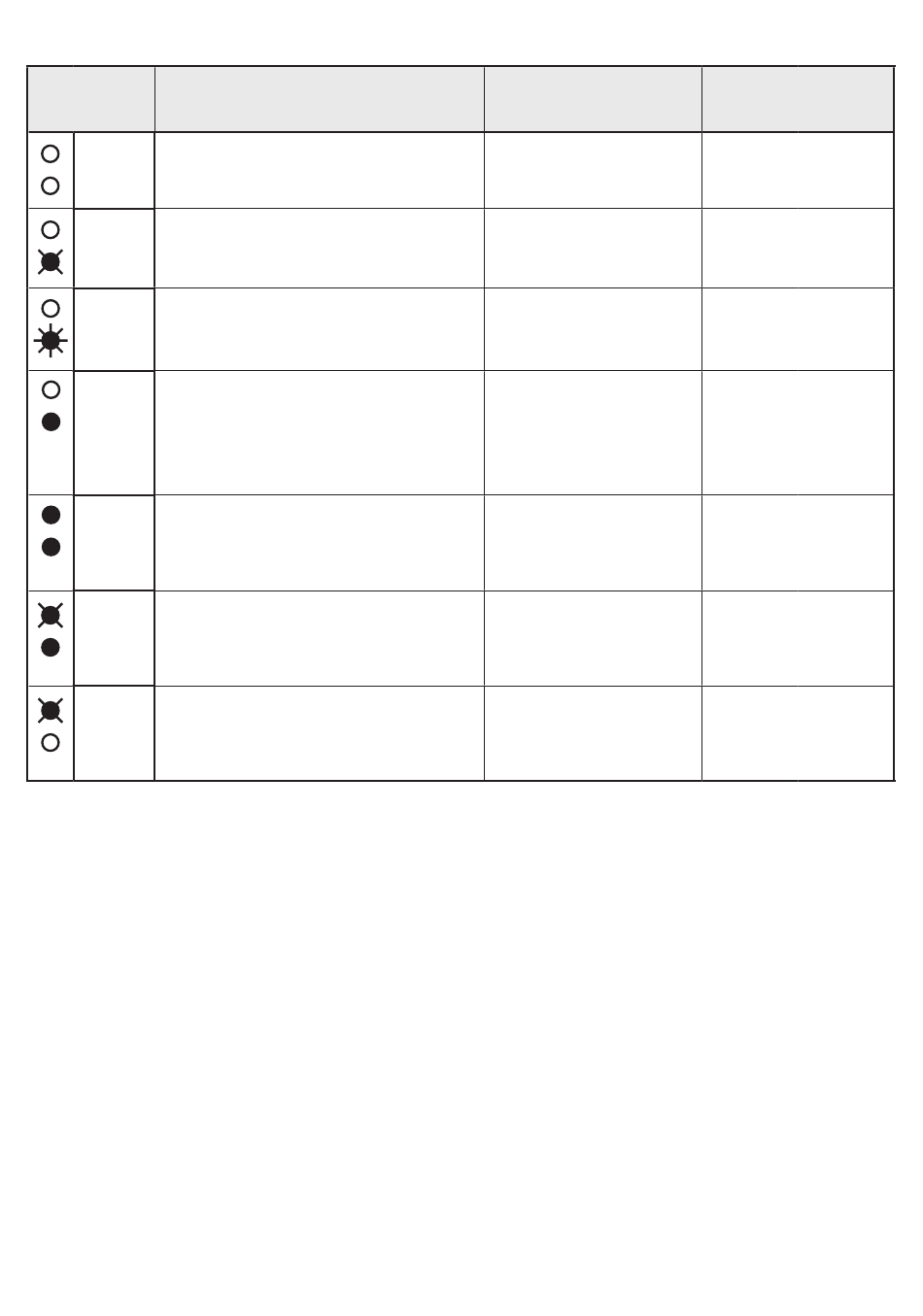

9.4 Indicación LED
LED Estado de funcionamiento
Señal No hay suministro de tensión
Power
Señal Subtensión
Power
Señal Sobretensión
Power
Señal Elemento amortiguador fuera de
Power la zona de accionamiento (modo
operativo) o dentro de la zona de
accionamiento (modo de ajuste)
Señal Elemento amortiguador dentro
Power de la zona de accionamiento
(modo operativo)
Señal Elemento amortiguador dentro
Power de la zona de accionamiento
(modo de ajuste)
Señal Error interno o externo
Power (→ 11 Solución de fallos)
16
Salidas
Ambas salidas
desconectadas
Ambas salidas
desconectadas
Ambas salidas
desconectadas
Ambas salidas
activadas
Ambas salidas
desconectadas
A1 A2
(OSSD) (OSSD)
0 0
0 0
0 0
0 0
1 1
0 0
0 0
0 1
1 0
