9.2 Mode de fonctionnement

La durée du désamortissement précédent est décisive si la LED de signal jaune
s'allume avec temporisation (→ 9.2.1) ou (→ 9.2.2) sans temporisation lorsqu'un
objet passe dans la zone de validation. En tout cas les sorties sont commutées
sans temporisation.
En cas de désamortissement la sortie est désactivée et la LED de signal jaune
s'éteint sans temporisation.
En cas d'amortissement dans la zone rapprochée, les sorties sont désacti-
vées immédiatement alors que la LED de signal jaune ne s'éteint qu'après une
temporisation d'env. 2 s. Au moment où la LED de signal s'éteint les sorties sont
maintenues à l'état désactivé. De ce fait, la sortie ne peut plus être réactivée dans
la zone de validation. Un signal de sortie sera fourni de nouveau par un désamor-
tissement (> 30 mm) pendant plus de 2 s ou par une mise hors tension (→ 5.2
Protection contre la fraude facile).

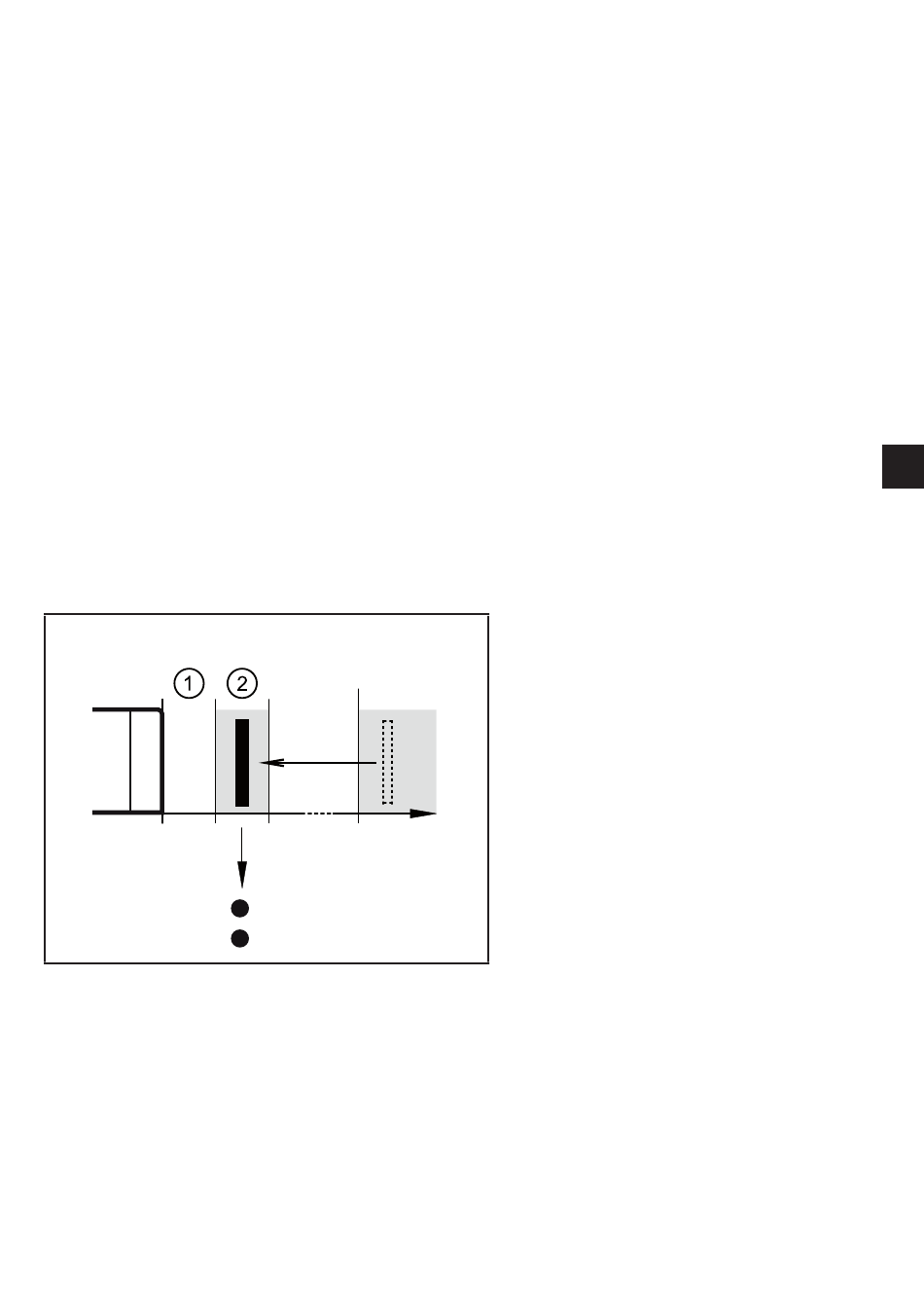

9.2.1 Commutation temporisée de la LED de signal
Désamortissement > 2 s :
0
1: Zone rapprochée
2: Zone de validation
30 mm
> 3 s
Signal
Power
Si le drapeau était éloigné du
détecteur pendant plus d'env. 2 s
(> 30 mm), la LED de signal jaune
s'allume avec une temporisation
d'env. 3 s en cas d'amortissement
dans la zone de validation.
Il en est de même si le drapeau se
trouve dans la zone de validation
lors de la mise sous tension.
