7 Elektrischer Anschluss

Anschlussbild → 10 Technische Daten
► Gerät spannungsfrei schalten. Gegebenenfalls auch unabhängig versorgte
Relais-Lastkreise abschalten.
► Versorgungsspannung: L+ an Anschluss 1 und L– an Anschluss 3 des Steckers
anschließen.
Die Nennspannung beträgt 24 V DC. Diese Spannung darf entsprechend
EN 61131-2 zwischen 19,2 V und 30 V inkl. 5 % Restwelligkeit schwanken.
Die Versorgungsspannung darf bei einem einzelnen Fehler den Wert von
60 V DC nicht länger als 0,2 s überschreiten, bis zu einem max. Wert von
120 V DC. (Dies erfordert u.a. die sichere Trennung der Stromversorgung
und des Transformators.)

8 Inbetriebnahme

8.1 Einstellhilfe

Zur einfachen und sicheren Montage hat der Sensor eine optische Einstellhilfe,
um die Freigabezone zu visualisieren.
0
> 5 s
Signal
Power

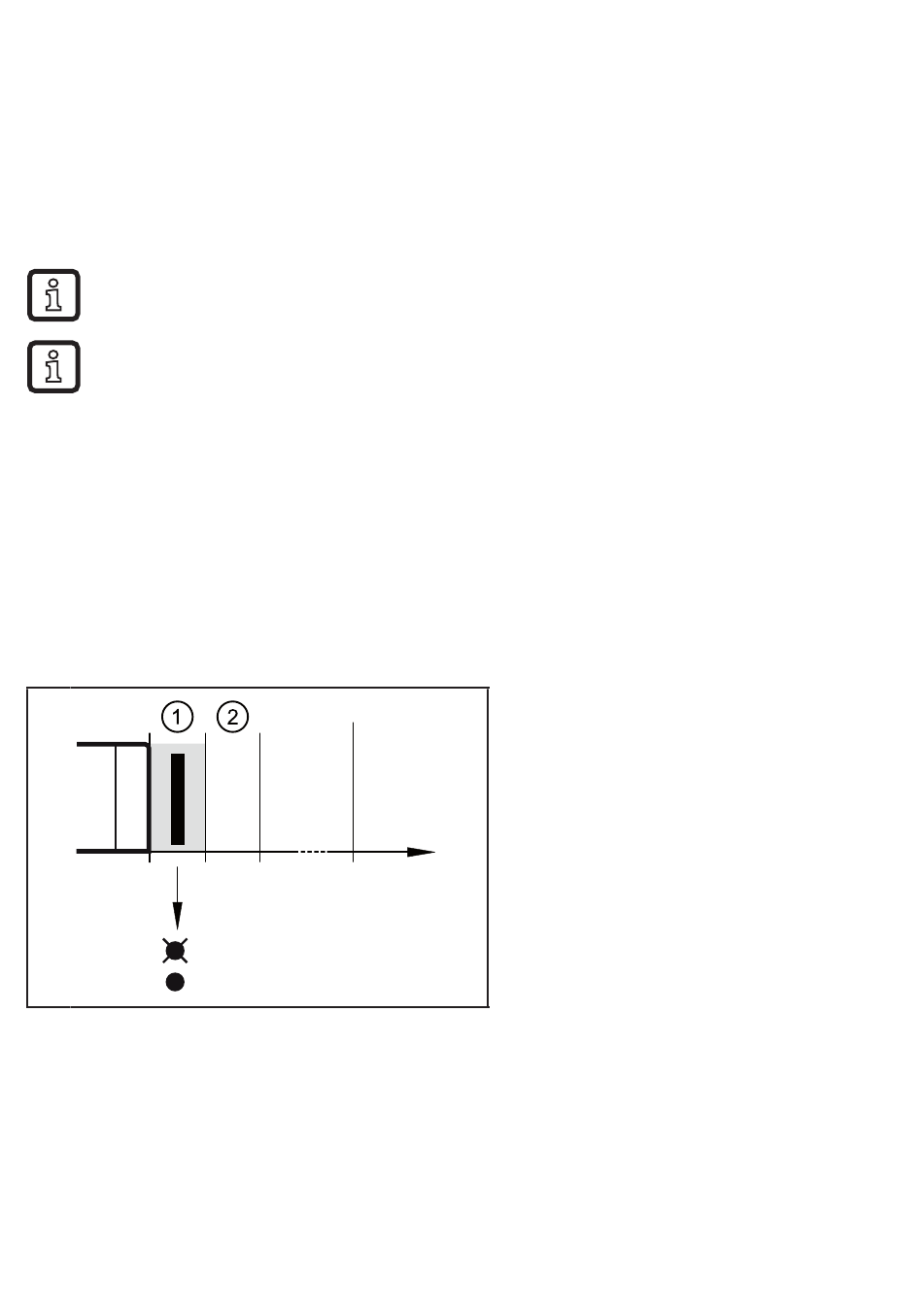

1: Nahbereichzone
2: Freigabezone

8.2 Freigabezone ermitteln

Wenn die Einstellhilfe aktiviert ist, kann durch Bewegen des Bedämpfungsele-
ments (oder des Sensors, wenn das Target fest angebracht ist) die Freigabezone
ermittelt werden.
10
Die Einstellhilfe wird aktiviert, indem
ein metallischer Gegenstand vor den
Sicherheitssensor (Nahbereichzone)
gebracht wird.
Nach ca. 5 s beginnt die gelbe Sig-
nal-LED zu blinken: Die Einstellhilfe
30
mm
ist aktiviert.
Während dieser Modus aktiv ist,
bleibt die Ausgangsstufe im sicheren
Zustand ("0").
