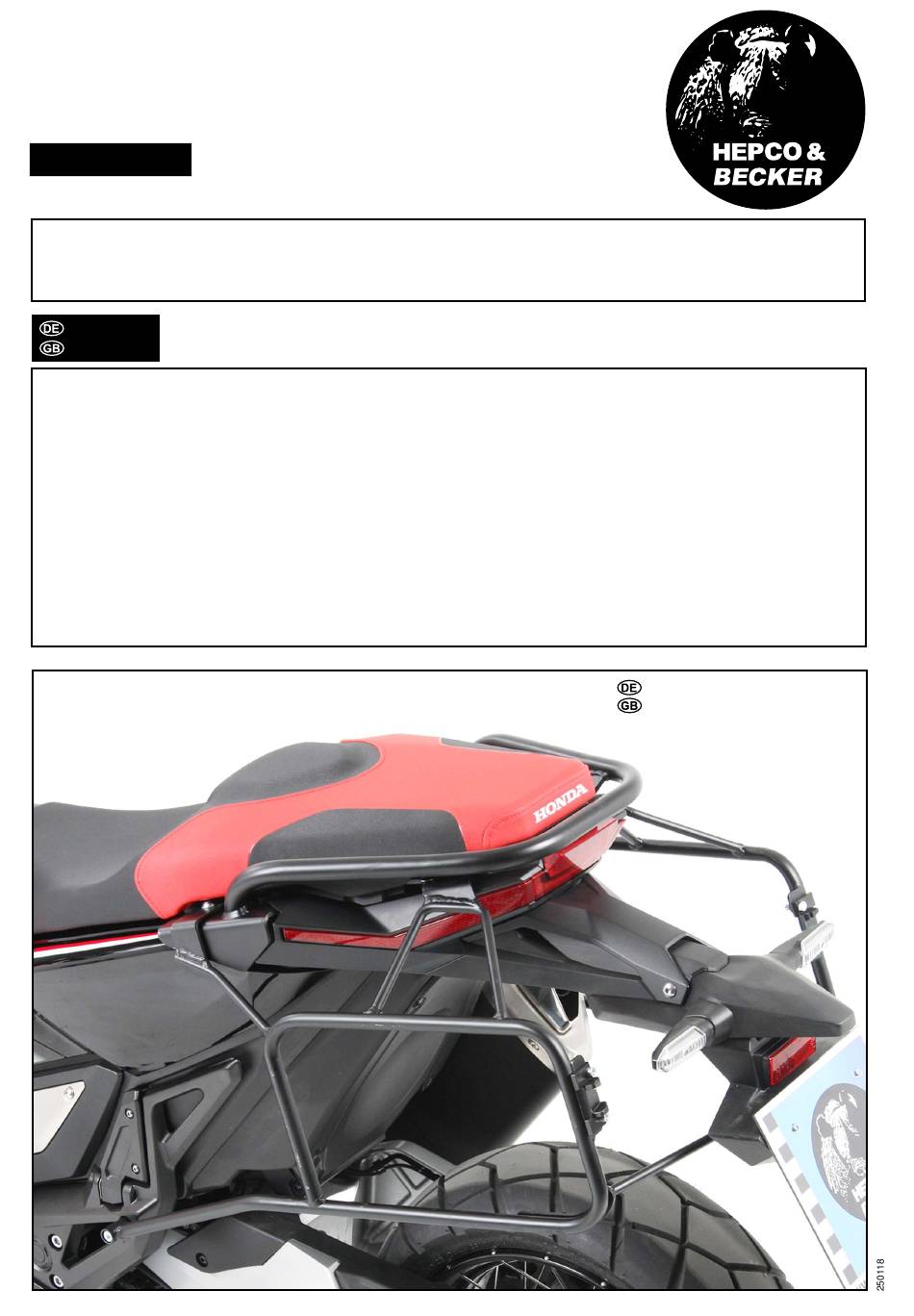

Kofferträger / Side carrier
HONDA X-ADV
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.:
999
653
00 01
Schwarz/black
Die Montage ist nur in Verbindung mit einem H&B Alu-/Easy- oder Minirack (652/661/660999) oder dem optional
erhältlichen Soziushaltegriff 4219999 möglich. Die Original Haltegriffe entfallen.
Mounting is only possible in conjunction with an H&B Alu-/Easy or Minirack (652/661/660999) or the optionally available
railing 4219999. The original handles are obsolete.
INHALT

CONTENTS

1x
700009868
1x
700009869
1x
700009870
1x
700009871
4x Zylinderschraube ISK M6x16
2x Zylinderschraube ISK M8x45
4x Sechskantschraube M6x16
2x Linsenschraube M8x30
2x Linsenschraube M8x35
4x Selbstsichernde Mutter M6
4x Abdeckkappen M6
8x U- Scheibe Ø6,4
2x U- Scheibe Ø8,4
2x Karosseriescheibe Ø8,4xØ25
2x Aludistanz Ø18xØ9x7
2x Aludistanz Ø25xØ9x10
Kofferträger links
Kofferträger rechts
Verbindungsbügel
Schraubensatz
1x
700009868
1x
700009869
1x
700009870
1x
700009871
4x Allen screw M6x16
2x Allen screw M8x45
4x Hexagon bolt M6x16
2x Filister head screw M8x30
2x Filister head screw M8x35
4x Self lock nut M6
4x Plastic caps M6
8x Washer Ø6,4
2x Washer Ø8,4
2x Body washer Ø8,4xØ25
2x Alu spacer Ø18xØ9x7
2x Alu spacer Ø25xØ9x10
Left carrier
Right carrier
Bracing bow
Screw kit
Baubreite des Kofferträgers 52 cm
Width of the side carrier 52 cm
