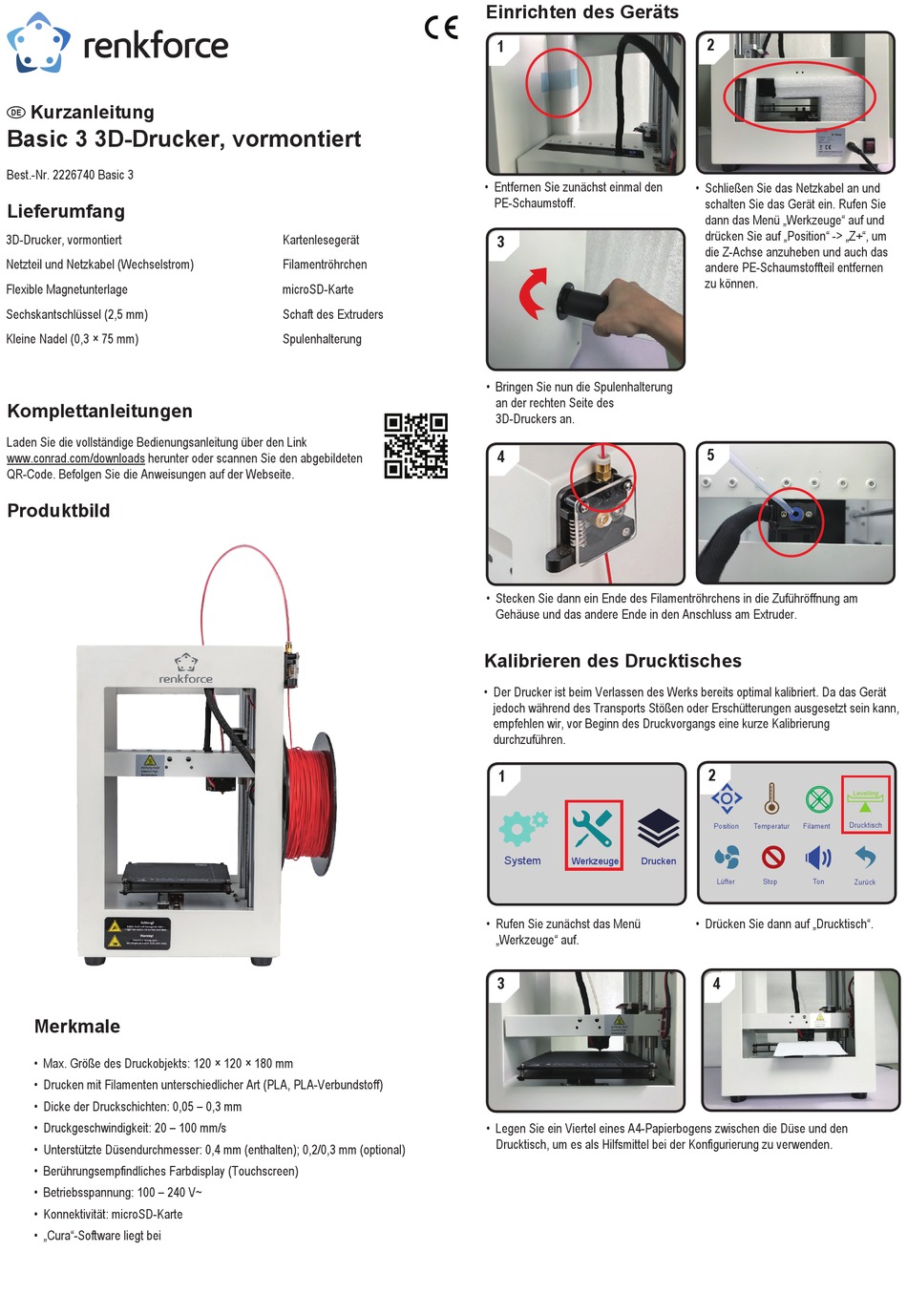

Renkforce Basic 3 Quick Manual

{ Kurzanleitung
Basic 3 3D-Drucker, vormontiert
Best.-Nr. 2226740 Basic 3
Lieferumfang
3D-Drucker, vormontiert
Netzteil und Netzkabel (Wechselstrom)
Flexible Magnetunterlage
Sechskantschlüssel (2,5 mm)
Kleine Nadel (0,3 × 75 mm)
Komplettanleitungen
Laden Sie die vollständige Bedienungsanleitung über den Link
www.conrad.com/downloads herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

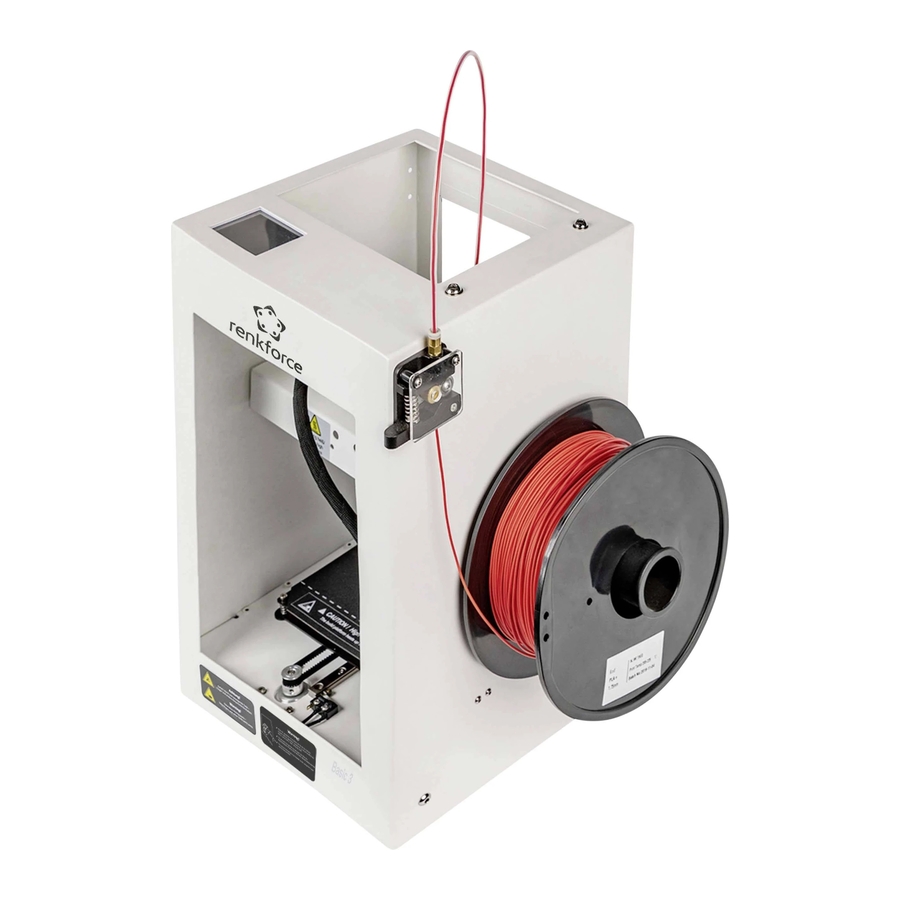

Produktbild
Merkmale
• Max. Größe des Druckobjekts: 120 × 120 × 180 mm
• Drucken mit Filamenten unterschiedlicher Art (PLA, PLA-Verbundstoff)
• Dicke der Druckschichten: 0,05 – 0,3 mm
• Druckgeschwindigkeit: 20 – 100 mm/s
• Unterstützte Düsendurchmesser: 0,4 mm (enthalten); 0,2/0,3 mm (optional)
• Berührungsempfindliches Farbdisplay (Touchscreen)
• Betriebsspannung: 100 – 240 V~
• Konnektivität: microSD-Karte
• „Cura"-Software liegt bei
Kartenlesegerät
Filamentröhrchen
microSD-Karte
Schaft des Extruders
Spulenhalterung
Einrichten des Geräts
1
• Entfernen Sie zunächst einmal den
PE-Schaumstoff.
3
• Bringen Sie nun die Spulenhalterung
an der rechten Seite des
3D-Druckers an.
4
• Stecken Sie dann ein Ende des Filamentröhrchens in die Zuführöffnung am
Gehäuse und das andere Ende in den Anschluss am Extruder.
Kalibrieren des Drucktisches
• Der Drucker ist beim Verlassen des Werks bereits optimal kalibriert. Da das Gerät
jedoch während des Transports Stößen oder Erschütterungen ausgesetzt sein kann,
empfehlen wir, vor Beginn des Druckvorgangs eine kurze Kalibrierung
durchzuführen.
1
System
Werkzeuge
Drucken
• Rufen Sie zunächst das Menü
„Werkzeuge" auf.
3
• Legen Sie ein Viertel eines A4-Papierbogens zwischen die Düse und den
Drucktisch, um es als Hilfsmittel bei der Konfigurierung zu verwenden.
2
• Schließen Sie das Netzkabel an und
schalten Sie das Gerät ein. Rufen Sie
dann das Menü „Werkzeuge" auf und
drücken Sie auf „Position" -> „Z+", um
die Z-Achse anzuheben und auch das
andere PE-Schaumstoffteil entfernen
zu können.
5
2
Drucktisch
Position Temperatur Filament
Lüfter Stop Ton Zurück
• Drücken Sie dann auf „Drucktisch".
4
