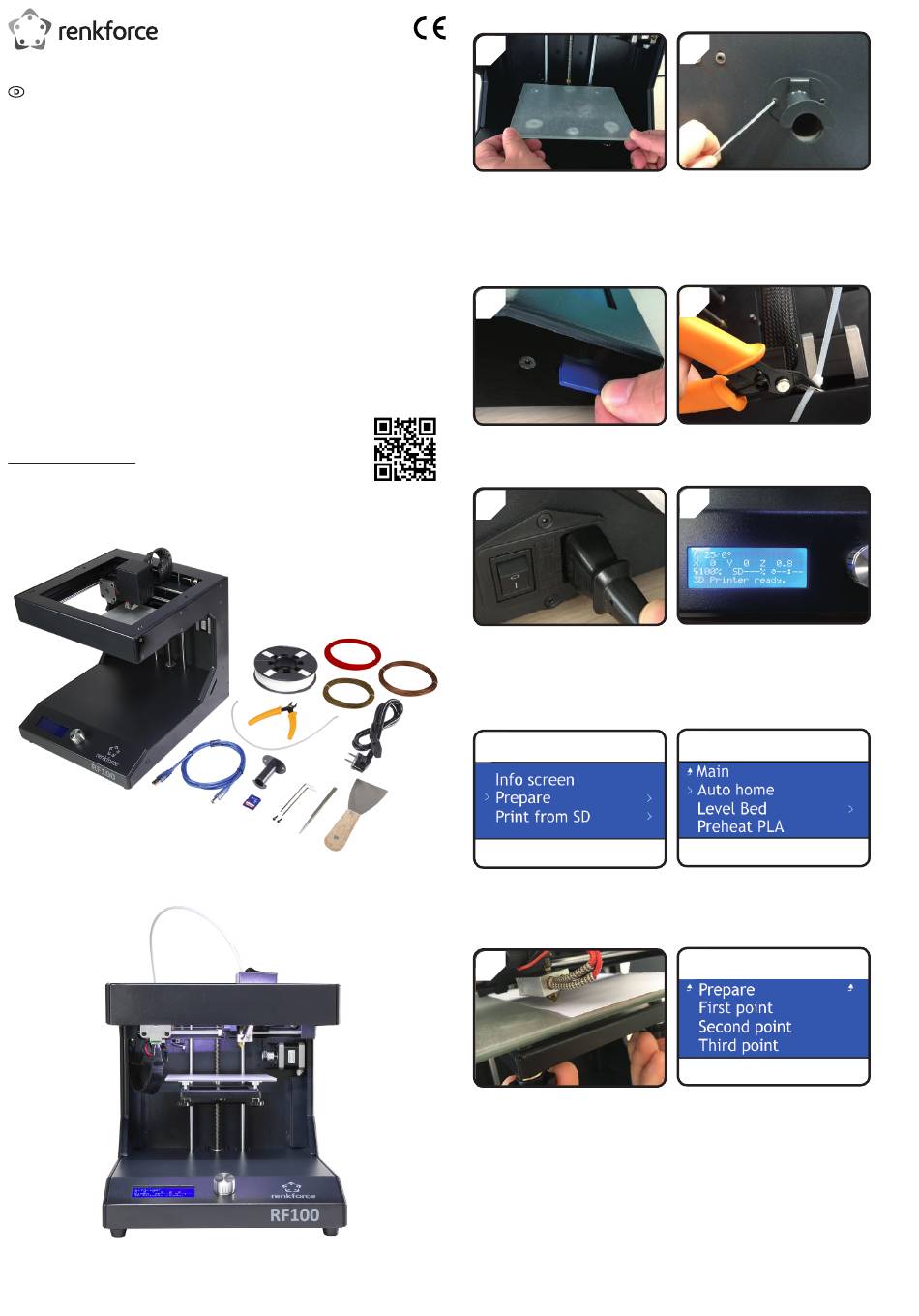

Renkforce RF100 Quick Start Manual

Kurzanleitung
RF100 3D Drucker Fertiggerät
Best.-Nr. 1507428
Lieferumfang
• 3D Drucker Fertiggerät
• 250 g Original Renkforce Filament
(1,75 mm weiß)
• 8 GB SD-Karte mit „Cura" Software,
100+ druckfertige 3D Modelldateien
• Netzkabel
• Kurzanleitung (auf Deutsch, Englisch)
• Filament-Spulenhalterung
• Filamentschlauch
• USB-Kabel
Ausführliche Bedienungsanleitungen
Eine ausführliche Bedienungsanleitung
www.conrad.com/downloads herunterladen oder Sie können den angezeigten
QR-Code scannen. Befolgen Sie die Anweisungen auf der Website.

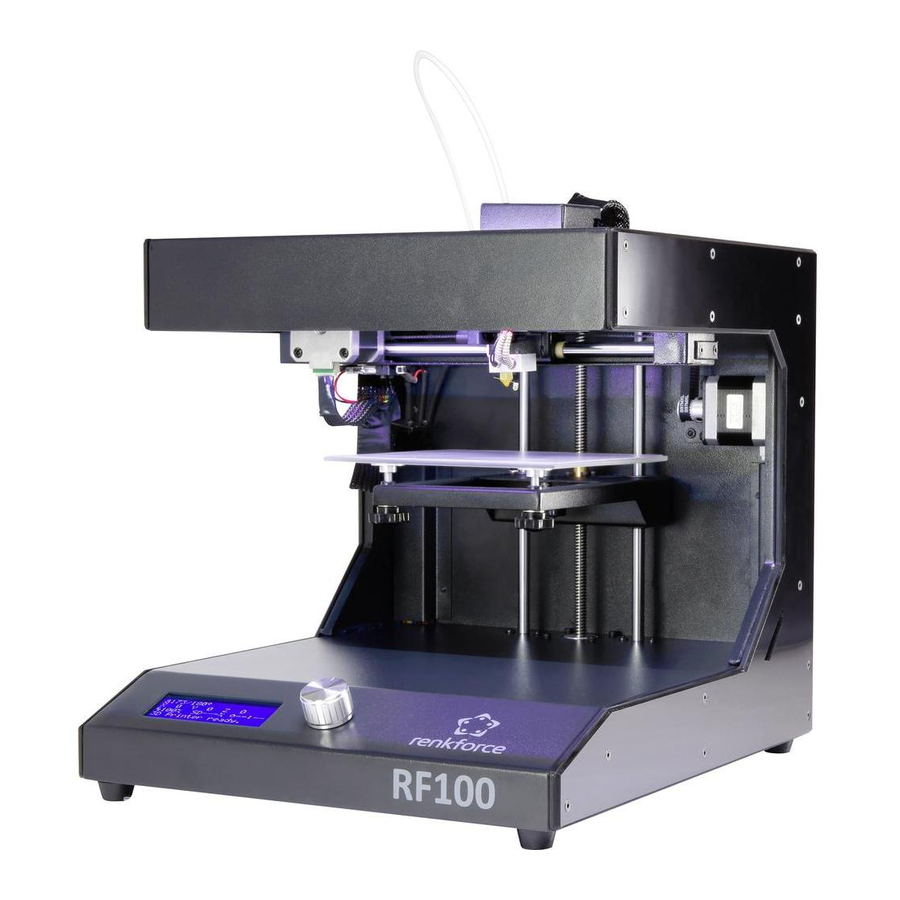

Produktbild
• Spachtel
• Pinzette
• Seitenschneider
• 2,0 mm Innensechskantschlüssel
• 2,5 mm Innensechskantschlüssel
• 2x Schraube
• Glas-Druckbett mit vorinstallierter
Klebefläche
• 3 x Original Renkforce Filamentmuster
(Kupfer, Holz und Elastikmaterial
- jeweils 1,75 mm - 50 g)
können Sie auf
Einrichtung des Zubehörs
1
• Das Druckbett auflegen.
3
• SD-Karte mit der Aufkleberseite nach
unten einstecken.
5
• Verbinden Sie das Netzkabel.
• Schalten Sie den 3D Drucker ein.
Druckbettkalibrierung
1
• Im < Info screen > auf den Drehknopf
drücken, um < Main Page> aufzurufen.
• Im Menü < Main > die Option
< Prepare > (Vorbereiten) wählen.
3
• Mit den 3 Schrauben unter dem
Druckbett den Abstand zwischen
Druckbett und Düse regulieren, bis das
Druckbett flach aufliegt.
• Der Abstand sollte zwischen 0,1 und
0,3 mm betragen (als Messhilfe einen
A4-Bogen verwenden). Die Düse darf
das Druckbett nicht berühren!
2
• Mit zwei Schrauben und dem 2,5 mm
Innensechskantschlüssel die Filament-
Spulenhalterung hinten am 3D Drucker
montieren.
• Die „Nase" am Ende der Halterung
zeigt nach oben.
4
• Durchtrennen Sie die Kabelbinder
auf beiden Seiten mit dem
Seitenschneider.
6
• Im LC-Display erscheint < Info screen >.
Das signalisiert, dass der 3D Drucker
einsatzbereit ist.
2
• < Auto home > (Ursprungsposition)
wählen.
4
• Zurück zum Menü < Prepare >.
• Das Menü < Level bed > (Bett
nivellieren) aufrufen und < First point >
(Erster Punkt) wählen.
• SCHRITT 3 wiederholen, um den
Abstand zwischen Düse und Druckbett
zu regulieren.
