Montageanleitung
Einhausung aus Acryl für RF100
Best.-Nr. 1528625
Bestimmungsgemäße Verwendung
Das Produkt ist zur Montage am und auf dem 3D Drucker RF100 (Best.-Nr. 1507428)
vorgesehen und schafft eine optimale Druckumgebung. Das Druckobjekt wird von Staub
und Zugluft geschützt. Dies führt zu besseren Druckergebnissen. Das Produkt erschwert das
Hineingreifen in die sich bewegende Druckmechanik und den Kontakt mit der Druckdüse.
Aus Sicherheitsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie
das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren etc. hervorrufen. Lesen
Sie sich die Sicherheitshinweise und die Montageanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit den Sicherheitshinweisen an dritte
Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.

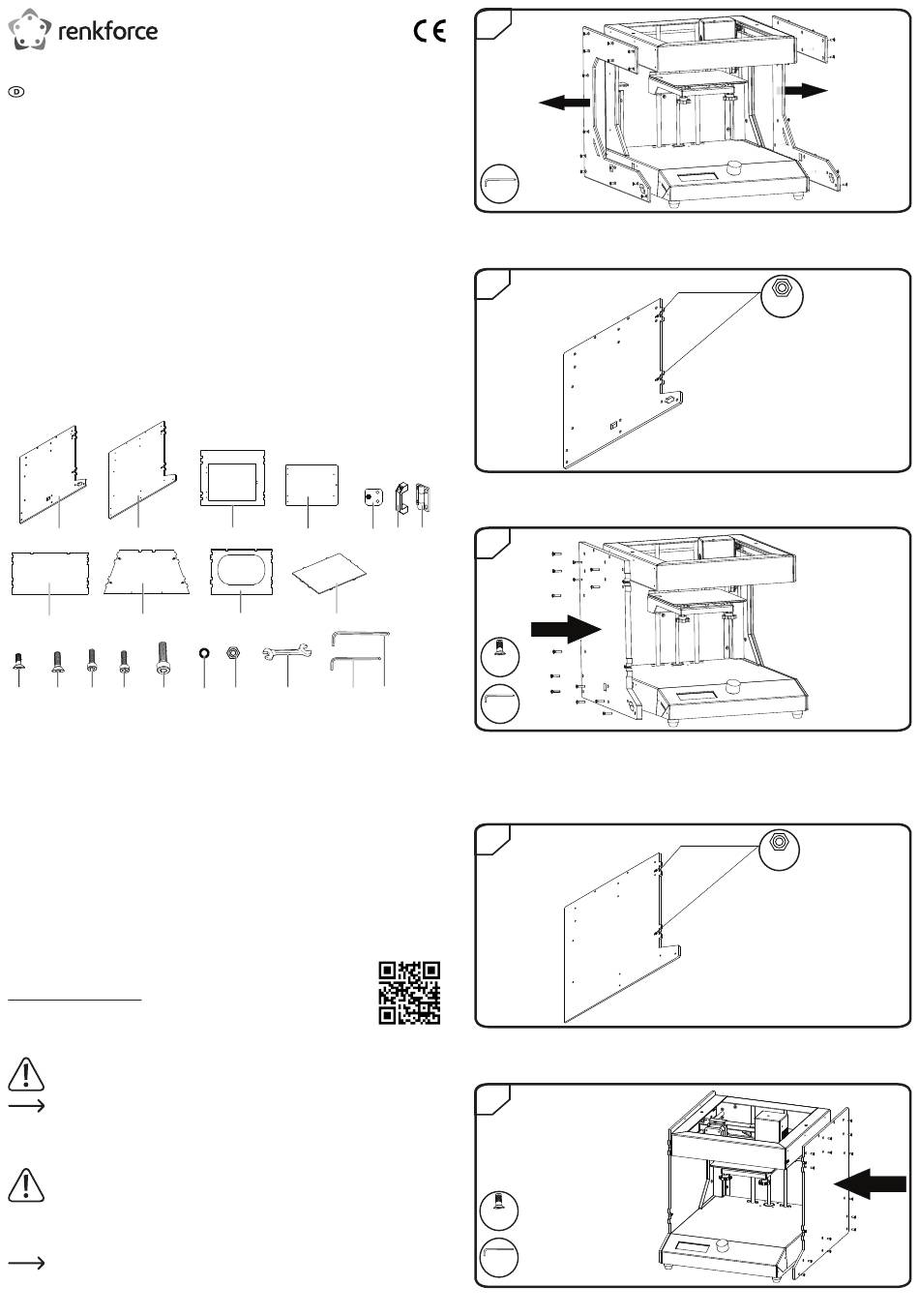

Einzelteile / Lieferumfang
1
2
8
9
12
13
14
15
16
1 Linkes Seitenteil
1x
2 Rechtes Seitenteil
1x
3 Türrahmen
1x
4 Tür
1x
5 Magnethalterung
1x
6 Griff
1x
7 Scharnier
2x
8 Abdeckung für die Vorderseite 1x
9 Abdeckung für die Seite
2x
10 Abdeckung für die Rückseite
1x
11 Abdeckung für die obere Seite 1x
Aktuelle Montageanleitungen
Laden
Sie
aktuelle
Montagesanleitungen
www.conrad.com/downloads herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Montage
Lesen Sie sich die Montageanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Die Sicherheitshinweise liegen
dem Produkt separat bei. Falls Sie die Sicherheitshinweise nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine
Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
Ziehen Sie die Schrauben zuerst nur leicht an. Richten Sie die Teile aus und ziehen
die Schrauben erst am Schluss komplett, aber mir moderatem Kraftaufwand, fest.
3
4
5
10
11
19
17
18
20
12 Senkkopf-Schraube, M3x8
13 Senkkopf-Schraube, M3x12
14 Schraube, M3x12
15 Schraube, M3x10
16 Schraube, M3x16
17 Unterlegscheibe, M3
18 Mutter, M3
19 Gabelschlüssel
20 2,0 mm Innensechskantschlüssel 1x
21 2,5 mm Innensechskantschlüssel 1x
über
den
Link
1
(20)
2
• Schritt 2: Setzen Sie jeweils eine Mutter (18) in die Aussparung des linken Seitenteils (1)
ein.
6
7
3
(12)
21
(20)
30x
6x
4x
10x
16x
6x
4
30x
1x
• Schritt 4: Setzen Sie jeweils eine Mutter (18) in die Aussparung des rechten Seitenteils (2)
ein.
5
(12)
(20)
(1)
(1)
(2)
(18)
(18)
(2)
Advertisement
Table of Contents
Related Manuals for Renkforce 1528625
Summary of Contents for Renkforce 1528625
- Page 1 Montageanleitung Einhausung aus Acryl für RF100 Best.-Nr. 1528625 Bestimmungsgemäße Verwendung Das Produkt ist zur Montage am und auf dem 3D Drucker RF100 (Best.-Nr. 1507428) (20) vorgesehen und schafft eine optimale Druckumgebung. Das Druckobjekt wird von Staub und Zugluft geschützt. Dies führt zu besseren Druckergebnissen. Das Produkt erschwert das Hineingreifen in die sich bewegende Druckmechanik und den Kontakt mit der Druckdüse.
- Page 2 (14) (14) (18) (15) (18) (18) (21) (19) (19) (21) (21) • Schritt 10: Ziehen Sie die Schraube (15) von außen mit dem 2,5 mm Innensechskantschlüssel (21) fest. Halten Sie die Mutter (18) dabei mit dem Gabelschlüssel (19) von innen fest. (18) (16) (21)
-
Page 3: Pflege Und Reinigung
(18) (18) (13) (20) (19) (19) • Schritt 14: Setzen Sie die Einhausung aus Schritt 13 auf den 3D Drucker. Die Abdeckung für die Rückseite (10) zeigt dabei nach hinten. Ziehen Sie die Senkkopf-Schraube (13) v on a ußen m it d em 2 m m I nnensechskantschlüssel ( 20) fest. - Page 4 Installation instructions Housing made of acyrlic for RF100 Item no. 1528625 Intended use The product is intended for mounting at and onto the 3D printer RF100 (item no. 1507428) (20) and provides an optimal printing environment. The printed object is protected from dust and draught, which leads to better printing results. The product makes it difficult to reach into the moving printing mechanic and to touch the printing nozzle. For safety reasons, you must not rebuild and/or modify this product. Using the product for purposes other than those described above may damage the product. In addition, improper...
- Page 5 (14) (14) (18) (15) (18) (18) (21) (19) (19) (21) (21) • Step 10: Tighten the screw (15) from the outside using the 2.5 mm hex key (21). Hold the nut (18) in place from the inside using the jaw spanner (19). (18) (16) (21) •...
-
Page 6: Technical Data
(18) (18) (13) (20) (19) (19) • Step 14: Place the enclosure from step 13 onto the 3D printer. The back cover (10) should be on the back of the printer. Tighten the countersunk screw (13) from the outside using the 2 mm hex key (20). Hold the nut (18) in place from the inside using the jaw spanner (19). Screw the enclosure onto the right and left sides using the countersunk screws (13). -
Page 7: Utilisation Prévue
Mode d'emploi Boîtier acrylique pour RF100 Nº de commande 1528625 Utilisation prévue Le produit est prévu comme montage à et sur l'imprimante 3D appareil (20) RF100 (N° de commande 1507428) et crée un environnement d'impression optimale. L'objet à imprimer est protégé contre la poussière et le courant d'air. Cela conduit à des meilleurs résultats d'impression. Le produit complique de mettre ses mains dans la mécanique d'impression qui bouge et de toucher la buse. - Page 8 (14) (14) (18) (15) (18) (18) (21) (19) (19) (21) (21) • Étape 10 : Serrez fermement la vis (15) de l'extérieur avec la clé pour vis à six pans creux de 2,5 mm (21). Maintenez fermement l'écrou (18) avec la clé à fourche (19) de l'intérieur. (18) (16) (21) • Étape 7 : Lorsque vous serrez les vis (16), veiller à ce que les vis tournent dans les écrous • Étape 11 : Insérez un écrou (18) dans chacune des encoches de la partie latérale (9). utilisés dans les étapes 2 et 4.
-
Page 9: Entretien Et Nettoyage
(18) (18) (13) (20) (19) (19) • Étape 14 : A l'étape 13, placez le boîtier sur l'imprimante 3D. Le capot arrière (10) est orientée vers l'arrière. Serrez fermement la vis à tête fraisée (13) de l'extérieur avec la clé pour vis à six pans creux de 2 mm (20). Maintenez fermement l'écrou (18) avec la clé à fourche (19) de l'intérieur. Vissez le boîtier sur les côtés droit et gauche pages avec les vis à tête fraisée (13). Entretien et nettoyage • Débranchez toujours l'imprimante 3D avant de la nettoyer. • N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boîtier voire même de provoquer des dysfonctionnements. -
Page 10: Beoogd Gebruik
Montage-instructies Behuizing van acryl voor RF100 Bestelnr. 1528625 Beoogd gebruik Het product is bestemd voor de montage aan en op de 3D printer RF100 (bestnr. 1507428) en (20) creëert een optimale printomgeving. Het printvoorwerp wordt beschermd tegen stof en tocht. - Page 11 (14) (14) (18) (15) (18) (18) (21) (19) (19) (21) (21) • Stap 10: Draai de schroef (15) van buiten vast met het 2,5 mm binnenzeskantsleutel (21). Houd de moer (18) hierbij van binnenuit vast met de steeksleutel (19). (18) (16) (21) •...
-
Page 12: Onderhoud En Reiniging
(18) (18) (13) (20) (19) (19) • Stap 14: Plaats de behuizing uit stap 13 op de 3D-printer. De afdekking voor de achterzijde (10) is hierbij naar achteren gericht. Draai de schroef met verzonken kop (13) van buiten met behulp van de 2 mm binnenzeskantsleutel (20) vast.
