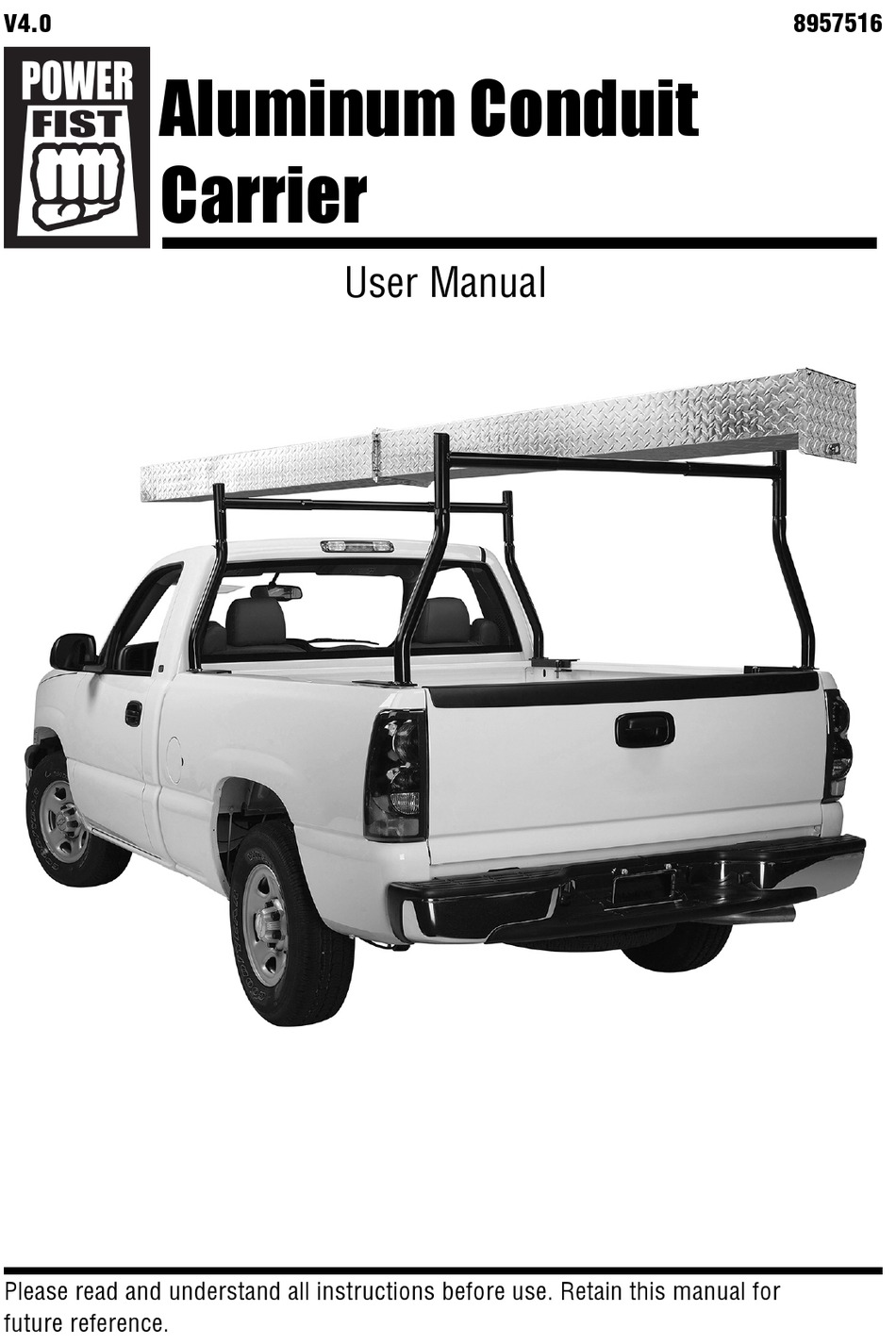

- Page 1 V4.0 8957516 Aluminum Conduit Carrier User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8957516 Aluminum Conduit Carrier V4.0 Aluminum Conduit Carrier SPECIFICATIONS Overall Dimensions (LxWxH) 121-1/2 x 11 x 6 in. Material Aluminum Colour/Finish Silver For Use with Ladder racks INTRODUCTION The Aluminum Conduit Carrier is a vehicle storage system for long materials using an aluminum box that attaches to the vehicle’s cross bars. -
Page 3: Work Area
V4.0 Aluminum Conduit Carrier 8957516 CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken. NOTICE! This notice indicates that a specific hazard or unsafe practice will result in equipment or property damage, but not personal injury. -
Page 4: Specific Safety Precautions
8957516 Aluminum Conduit Carrier V4.0 Avoid wearing clothes or jewelry that can become entangled with the moving parts of a tool. Keep long hair covered or bound. Do not overreach when operating a tool. Proper footing and balance enables better control in unexpected situations. - Page 5 V4.0 Aluminum Conduit Carrier 8957516 Hold the lock assembly (#4) to the outside bottom of rear body (#1) and align the bolt holes. Drop an M6*10 hexagon bolt (#10) into each set of bolt holes. Slide a flat washer Φ6 (#8) over each protruding bolt and secure with an M6 nylon locknut (#9) (Fig.
-
Page 6: Operation
8957516 Aluminum Conduit Carrier V4.0 10. Slide a clamp bracket (#6) under the cross bar and lift it to fit over the right side of two U-clamps on either side of a cross bar. Slide a flat washer Φ8 (#11) onto both U-clamp ends, then secure both with an M8 nylon lock nut (#12) Do not fully tighten. -
Page 7: Parts Breakdown
V4.0 Aluminum Conduit Carrier 8957516 PARTS BREAKDOWN PARTS LIST DESCRIPTION Rear Body Front Body Door Assembly Lock Assembly U-Clamp Clamp Bracket Hexagon bolt M6*16 Flat washer Φ6 Nylon locknut M6 Hexagon bolt M6*10 Flat washer Φ8 Nylon locknut M8 Visit www.princessauto.com for more information... - Page 8 8957516 Aluminum Conduit Carrier V4.0 For technical questions call 1-800-665-8685...
- Page 9 V 4,0 8957516 Porte-conduits en aluminium Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 10: Spécifications
8957516 Porte-conduits en aluminium V 4,0 Porte-conduits en aluminium SPÉCIFICATIONS Dimensions hors tout (long. x larg. x haut.) 121 1/2 x 11 x 6 po Matériau Aluminium Couleur/fini Argent Pour utilisation avec Supports pour échelle INTRODUCTION Le porte-conduits en aluminium est un système d’entreposage de matériaux longs comprenant un boîtier en aluminium que l’on fixe sur les barres... -
Page 11: Aire De Travail
V 4,0 Porte-conduits en aluminium 8957516 AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. ATTENTION ! Cet avis indique une situation possiblement dangereuse qui peut entraîner des blessures mineures ou modérées si on... -
Page 12: Consignes De Sécurité Spécifiques
8957516 Porte-conduits en aluminium V 4,0 Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et l'équilibre au sein de l'environnement de travail. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux pieds dues à la chute d'objets. -
Page 13: Assemblage Et Installation
V 4,0 Porte-conduits en aluminium 8957516 DÉBALLAGE AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves. Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des dommages. - Page 14 8957516 Porte-conduits en aluminium V 4,0 Répétez l’étape 4 avec les deux autres jeux de trous de boulon pour fixer la porte. Fixez les boîtiers avant et arrière (n 1 et 2) ensemble avec dix boulons M6 x 16 (n (fig.
-
Page 15: Soin Et Entretien
V 4,0 Porte-conduits en aluminium 8957516 UTILISATION Tournez la boucle du verrou dans le sens antihoraire jusqu’à ce qu’elle soit en position horizontale. Fermez la porte (n 3). La boucle du verrou devrait glisser dans la fente sur la porte. Ajustez la boucle jusqu’à... -
Page 16: Liste Des Pièces
8957516 Porte-conduits en aluminium V 4,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Rear Body Front Body Door Assembly Ensemble de verrou Bride en U Support de serrage Boulon hexagonal, M6*16 Rondelle plate Φ6 Contre-écrou de nylon, M6 Boulon hexagonal, M6*10 Rondelle plate Φ8...
