Paradox Esprit 642 Installation Manual

Hide thumbs Also See for Esprit 642:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

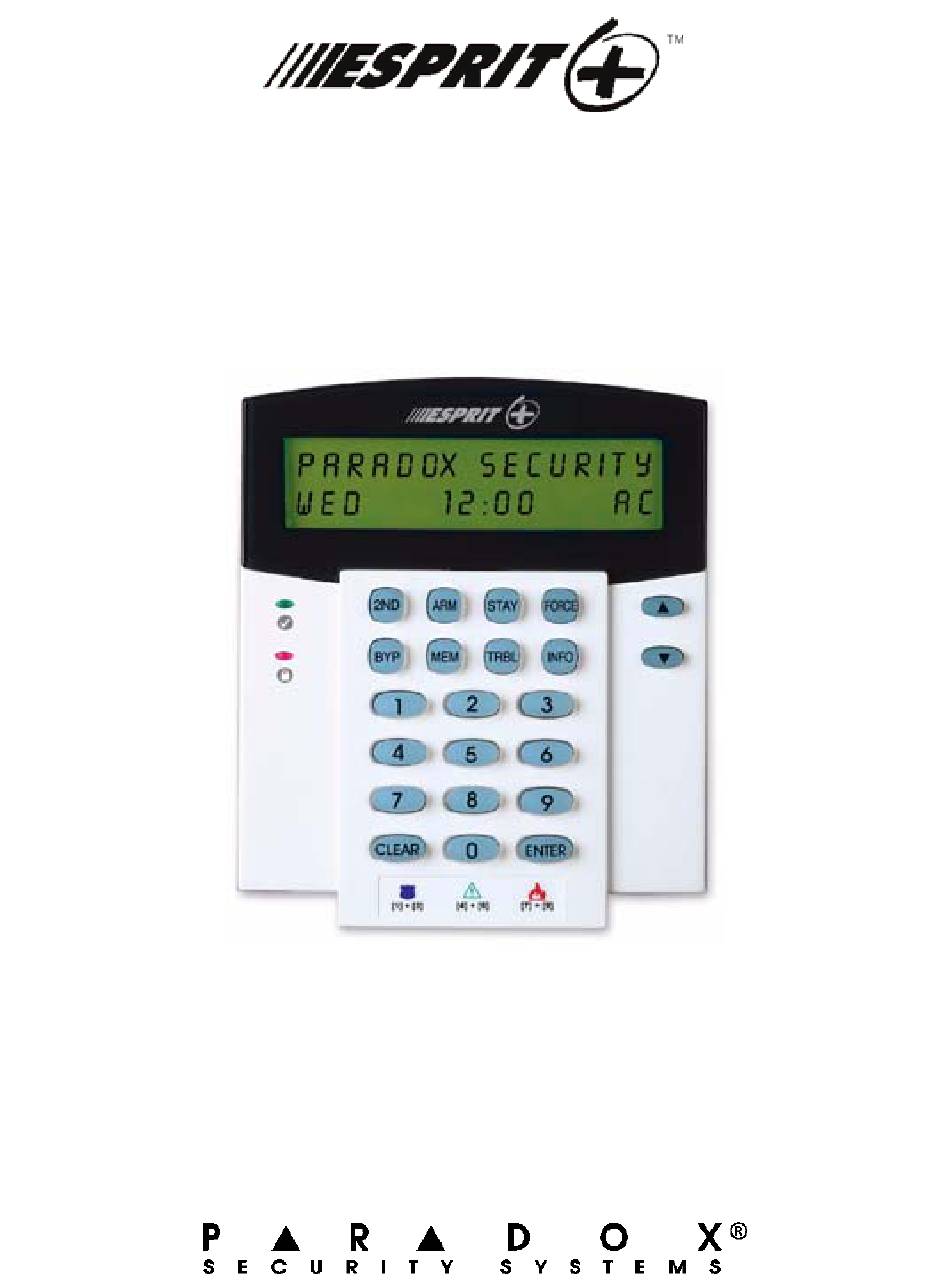

642 LCD KEYPAD V1.10
Installation Guide
English, Français, Español
Includes the Standard, Greek, Hebrew
and Russian character tables.

Advertisement

Table of Contents
loading

Related Manuals for Paradox Esprit 642

Summary of Contents for Paradox Esprit 642

  • Page 1 642 LCD KEYPAD V1.10 Installation Guide English, Français, Español Includes the Standard, Greek, Hebrew and Russian character tables.

  • Page 2: Table Of Contents

    TABLE OF CONTENTS English ................3 Labels .................. 3 Keypad Options ..............4 Keypad Zone ................5 Keypad Zone Requires 1k EOL Resistor ......5 Ω Keypad Zone Set To Zone 1/Zone 2 ........5 Keypad Communication Supervision ........5 Keypad Tamper Supervision ........... 6 Partitioning ................
  • Page 3 Affichage d’armement pour les systèmes acceptant >/< 12 zones ................. 15 Affichage des zones .............. 15 Affichage de l’état du c.a. à l’écran à ACL ......16 Base horaire ................16 Code du clavier ..............16 Lecture de la clé ............... 17 Écriture sur la clé...

  • Page 4: English

    English All of the Esprit 642 LCD keypad’s features and options are set through the keypad’s programming mode: 1. Press and hold the [ ] key for three seconds. ENTER 2. Enter the [ ]. Default: 0000 KEYPAD CODE 3. Press the key corresponding to the desired section or use the [ ] &...

  • Page 5: Keypad Options

    [2] Keypad Options After entering Keypad Programming Mode, select section [2]. Press the corresponding keys until all desired options are set, and then press [ ENTER Bold = Default Description Keypad zone Disabled Enabled Keypad zone requires 1kΩ EOL resistor Keypad zone set to: Zone 2 Zone 1...

  • Page 6: Keypad Zone

    Keypad Zone Section [2] — Option [1] Off = Disabled On = Enabled (default) This option enables/disables the keypad’s on-board zone. Only two keypad zones are available on an Esprit control panel, and only one on-board zone per keypad. Ω Keypad Zone Requires 1k EOL Resistor Section [2] —...

  • Page 7: Keypad Tamper Supervision

    option must be enabled on the control panel as well as the keypad (enable “keypad zone supervision” on control panel section [090] key [11] “on” for keypad zone 1, and key [12] “on” for keypad zone 2). For this option to work, the keypad zone option [1] must be enabled. Keypad Tamper Supervision Section [2] —...

  • Page 8: Arming Display For Systems That Support >/< 12 Zones

    as a “master”, a display problem will result. All slave LED keypads must be used in “mute” mode. Any of the keypads connected to the control panel will be able to display open zones. Arming Display for Systems that Support >/< 12 zones Section [2] —...

  • Page 9: Display Ac Status On Lcd Screen

    Display AC Status on LCD Screen Section [2] — Option [ ] = C FORCE Off = Yes (default) On = No This option, when enabled, displays on the lower right- No AC hand side of the screen, indicating whether the panel is connected to the AC supply or not.

  • Page 10: Write Key

    [5] Write Key Use this option to copy the programmed options and labels (messages) from a keypad to a Paradox Memory Key. Insert the Paradox Memory Key into the keypad connector labelled “key” (see Figure 1 on page 29). Make sure the Memory Key’s jumper is on.

  • Page 11: Specifications

    Compatibility Warranty Paradox Security Systems Ltd. (“Seller”) warrants its products to be free from defects in materials and workmanship under normal use for a period of one year. Except as specifically stated herein, all express or implied warranties whatsoever, statutory or otherwise, including without limitation, any implied warranty of merchantability and fitness for a particular purpose, are expressly excluded.

  • Page 12: Francais

    Francais Toutes les fonctions et options du clavier à ACL 642 peuvent seulement être accédées via le mode de programmation du clavier: 1. Appuyer sur la touche [ ] et la maintenir enfoncée pendant ENTRÉE 3 secondes. 2. Entrer le [ ].

  • Page 13: Options Du Clavier

    [2] Options du clavier Une fois en mode de programmation du clavier, sélectionner la section [2]. Appuyer sur les touches correspondantes jusqu’à ce que toutes les options voulues soient réglées puis appuyer sur [ ENTRÉE Caractère gras = Par défaut Touche Description Désactivée...

  • Page 14: Zone De Clavier

    Zone de clavier Section [2] — option [1] Désactivée = hors fonction Activée = en fonction (par défaut) Cette option active/désactive la zone intégrée au clavier. Seulement deux zones de clavier sont disponibles sur un panneau de contrôle Esprit et seulement une zone intégrée est disponible par clavier. Zone de clavier nécessitant une résistance d’EDL de Ω...

  • Page 15: Supervision De Sabotage Du Clavier

    le clavier, le panneau de contrôle génère une zone de clavier ouverte. Cette option doit être activée sur le panneau de contrôle ainsi que sur le clavier (activer la « supervision de zone de clavier » sur le panneau de contrôle; section [090] touche [11] allumée pour la zone de clavier 1 et touche [12] allumée pour la zone de clavier 2).

  • Page 16: Affichage D'armement Pour Les Systèmes Acceptant >/< 12 Zones

    clavier à ACL peut être « maître » et tous les autres claviers sont « esclave ». Si plus de 12 zones sont utilisées dans le système et que plus d’un clavier est défini en tant que « maître », cela entraînera un problème d’affichage.

  • Page 17: Affichage De L'état Du C.a. À L'écran À Acl

    Affichage de l’état du c.a. à l’écran à ACL Section [2] — option [ ] = C AUTO Désactivée = oui (par défaut) Activée = non Cette option, lorsqu’activée, affiche dans le côté Pas CA inférieur droit de l’écran, indiquant si le panneau est connecté à la source d’alimentation en c.a.

  • Page 18: Lecture De La Clé

    Utiliser cette option pour copier les options et les étiquettes (messages) programmées à partir d’un clavier vers une clé de mémoire Paradox. Insérer la clé de mémoire Paradox dans le connecteur marqué « key » du clavier (voir Figure 1 à la page 29). S’assurer que le cavalier de la clé...

  • Page 19: Verrouillage Du Clavier

    3.0 et ultérieure) Garantie Systèmes de sécurité Paradox Ltée (« Vendeur ») garantie, pour une période d’un an, que ses produits ne comportent aucun défaut de pièce ou de main-d’œuvre si utilisés dans des conditions normales. Sauf ce qui est expressément prévu par les présentes, toute autre garantie, expresse ou implicite, légale ou autre, se rapportant à...
  • Page 20 Tous droits réservés. © Systèmes de sécurité Paradox Ltée, 2002-2003. Spécifications sujettes à changement sans préavis. Esprit est une marque de commerce ou une marque de commerce déposée de Systèmes de sécurité Paradox Ltée ou de ses sociétés affiliées au Canada, aux États-Unis et/ou dans...

  • Page 21: Espanol

    Espanol Todas las características y opciones del Teclado LCD 642 sólo pueden ser accedidas mediante el modo de programación del teclado. 1. Mantenga pulsada la tecla [ ] durante 3 segundos. ENTRAR 2. Ingrese el [ ]. De fábrica: 0000 CÓDIGO DE TECLADO 3.

  • Page 22: Opciones Del Teclado

    [2] Opciones del Teclado Después de ingresar al Modo de Programación del Teclado, seleccione la sección [2]. Pulse las teclas correspondientes hasta que todas las opciones deseadas hayan sido configuradas, y luego pulse [ ENTRAR Negrita = De fábrica Tecla Descripción Zona en Teclado Deshabilitado...

  • Page 23: Zona En Teclado

    Zona en Teclado Sección [2] — Opción [1] Off = Deshabilitado On = Habilitado (de fábrica) Esta opción habilita / deshabilita la zona en placa del teclado. Sólo dos zonas en teclado son disponibles en una central Esprit, y sólo una zona en placa por teclado.

  • Page 24: Supervisión De Antisabotaje En Teclado

    debe ser habilitada en la central como en el teclado (habilite “supervisión de zona en teclado” en la sección [090] de la central, tecla [11] “on” para zona en teclado 1, y tecla [12] “on” para zona en teclado 2). Para que esta opción funcione, la opción de zona en teclado [1] debe estar habilitada.

  • Page 25: Visualizar Armado En Sistemas Que Admiten >/< 12 Zonas

    más de 12 zonas en el sistema y más de un teclado es definido como “maestro”, ocurrirán problemas en la visualización. Todos los teclados LED esclavos deben ser usados en el modo de “silencio”. Cualquiera de los teclados conectados a la central podrá mostrar las zonas abiertas. Visualizar Armado en Sistemas que Admiten >/<...

  • Page 26: Mostrar Estado De Ca En La Pantalla Lcd

    Mostrar Estado de CA en la Pantalla LCD Sección [2] — Opción [ ] = C FORCE Off = Sí (de fábrica) On = No Esta opción, de estar habilitada, muestra en la parte No CA inferior derecha de la pantalla, indicando si la central está conectada o no a la alimentación CA.

  • Page 27: Leer Llave

    Use esta opción para copiar las opciones y etiquetas (mensajes) programados desde un teclado hacia una Llave de Memoria Paradox. Inserte una Llave de Memoria Paradox en el conector del teclado denominado “key” (ver Figura 1 en la página 29). Asegúrese que el puente de la Llave de Memoria esté...

  • Page 28: Bloqueo Del Teclado

    Garantía Paradox Security Systems Ltd. (“el Vendedor”) garantiza que sus productos están libres de defectos, tanto materiales como de mano de obra, bajo un uso normal durante un año. Exceptuando lo que se menciona aquí específicamente, todas las garantías expresas o implícitas, sean estatutarias o de otro tipo, cualquier garantía implícita de comerciabilidad y...
  • Page 29 Todos los derechos reservados. © 2002-2003 Paradox Security Systems. Las especificaciones pueden cambiar sin previo aviso. Esprit es una marca de comercio o marca registrada de Paradox Security Systems Ltd. o de sus afiliados en Canadá, Estados Unidos y/o otros países.
  • Page 30 Figure/Figura 1 - Insert Paradox Memory Key here - Insérer la clé de mémoire Paradox ici - Inserte la Llave de Memoria Paradox aquí - Esprit Control Panel Terminals - Z2 and PGM are not used - Bornes du panneau de contrôle Esprit - Z2 et PGM ne sont pas utilisées...
  • Page 31 Table/Tableau 1: Standard Character Set [UC] [LC] [SP] XI / X2 / X3 / X4 X1 / X2 / X3 / X4 X1 / X2 / X3 / X4 A / B / C / 1 a / b / c / - Û...
  • Page 32 Table/Tableau 2: Greek Character Set [UC] [LC] [SP] XI / X2 / X3 / X4 X1 / X2 / X3 / X4 X1 / X2 / X3 / X4 A / B / Γ / 1 α / β / γ / - A / B / C / 1 ∆...
  • Page 33 Table/Tableau 4: Russian Character Set [UC] Mode [LC] Mode [SP] Mode X1 / X2 / X3 / X4 X1 / X2 / X3 / X4 X1 / X2 / X3 / X4 A / Б /B / Г A / B / C / 1 a / б...
  • Page 34 780 Industriel Blvd., Saint-Eustache (Quebec) J7R 5V3 CANADA Tel.: (450) 491-7444 Fax: (450) 491-2313 www.paradox.ca PRINTED IN CANADA - 02/2004 642-TI00...
