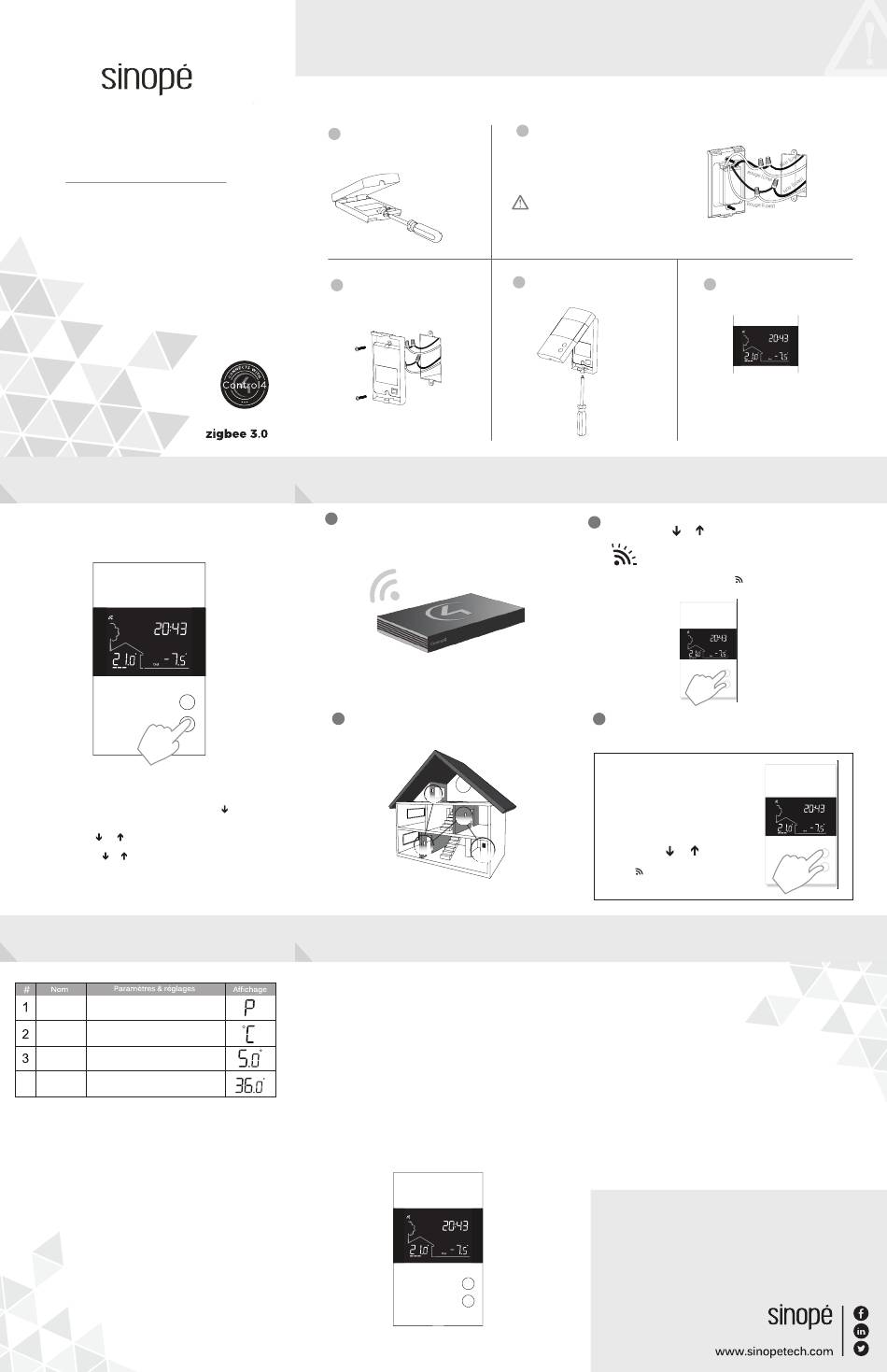

Sinope TH1500ZB-C4 Installation Manual

TH1500ZB-C4
Guide d'installation
Thermostat bipolaire
intelligent
PARAMÈTRES UTILISATEURS
Les paramètres du thermostat peuvent être programmés à partir de
l'interface de votre contrôleur Control4. Cependant, si vous ne l'avez pas
encore relié et que vous désirez changer les paramètres de température,
vous devez :
10 sec.
Abaisser la consigne à son minimum et maintenir le bouton
pendant 10 secondes pour accéder au menu.
Appuyer sur le bouton ou afin de modifier le réglage.
Appuyer sur les boutons et simultanément pour sélectionner le
prochain paramètre. Continuer à appuyer jusqu'à la fin de la liste pour
sortir du menu.
PARAMÈTRES POUVANT ÊTRE MODIFIÉS SUR
L'APPAREIL DIRECTEMENT
Puissance de la charge
Load
0 W à 4155 W (2)
Format d'affichage de la température
Temp
°C ou °F (par défaut : °C)
Consigne minimale
Min
5 °C à 36 °C (par défaut : 5 °C)
4 Consigne maximale
Max
5 °C à 36 °C (par défaut : 36 °C)
1) Puissance de la charge
Lecture de la puissance de la charge branchée sur le thermostat, affichée
en watts.
Avertissements
L'installation de ce thermostat devrait être effectuée par
un électricien certifié et doit être conforme aux codes
d'électricité locaux et nationaux en vigueur.
Déverrouillez et soulevez le
1
couvercle du thermostat.
Utilisez les vis fournies pour fixer
3
la base du thermostat à la boîte
électrique.
RELIER VOTRE THERMOSTAT À UN SYSTÈME DE DOMOTIQUE CONTROL4
1 Débutez la session de connectivité de votre contrôleur
Control4 en vous référant au guide d'utilisation de
cette dernière.
3 Connectez tous vos thermostats en procédant de la
même façon, en allant au prochain thermostat le
plus près.
enfoncé
SPÉCIFICATIONS TECHNIQUES
Alimentation : 120/208/240/277 Vca, 50/60 Hz
Charge maximale :
1800 W @ 120 V / 15 A
3120 W @ 208 V / 15 A
3600 W@ 240 V/ 15 A
4155 W @ 277 V / 15 A
Plage de réglage : 5 ˚C à 36 ˚C (41 ˚F à 97 ˚F)
Plage d'affichage : 0 ˚C à 50 ˚C (32 ˚F à 99 ˚F)
Résolution : ± 0,5 ˚C (± 1 ˚F)
Entreposage : -20 ˚C à 50 ˚C (-4 ˚F à 122 ˚F)
Opération : 0 ˚C à 50 ˚C (32 ˚F à 122 ˚F)
Protocole de communication : Zigbee 3.0
Fréquence : 2,4 GHz
Puissance d'émission : +20 dBm
Sensibilité du récepteur : -108 dBm
Assurez-vous de mettre le circuit de chauffage hors tension à
partir du panneau électrique afin d'éviter tout risque de choc
électrique !
INSTALLER VOTRE THERMOSTAT
2
Utilisez les connecteurs fournis
pour raccorder les fils charge/
alimentation situés à l'arrière
du thermostat.
Alimentation (Line), Charge (Load)
Assurez-vous de serrer fermement les
borniers de connexion pour un
branchement sécuritaire. Une
connexion mal exécutée peut
représenter un risque d'incendie.
4
Replacez et verrouillez
le couvercle.
3e
1er
2e
Passerelle
5 Alimentez le thermostat.
Connectez votre thermostat au réseau en appuyant
2
sur les boutons et simultanément.
Sur l'écran du thermostat :
Clignote = recherche de la connexion
Reste allumé = connecté
Si la connexion échoue, le symbole disparaîtra de l'écran.
Référez-vous à notre site Web pour dépanner l'unité.
4 Lorsque tous les thermostats sont connectés, fermez la
session de connectivité de votre contrôleur Control4.
DÉCONNECTER VOTRE
THERMOSTAT D'UN SYSTÈME
DE DOMOTIQUE CONTROL4
Pour déconnecter votre appareil
d'un système de domotique
Control4, appuyez simultanément
sur les boutons et du
thermostat pendant 10 secondes.
L'icône disparaîtra de l'écran
du thermostat.
Module transmetteur IC : 22394-ZBM1501
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts
de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne produit pas de
brouillage, et (2) l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d'en compromettre le fonctionnement.
Garantie limitée de 3 ans
SINOPÉ TECHNOLOGIES INC. garantit les composantes de ses produits contre les
vices et les défauts de fabrication en fonction d'une utilisation et d'entretiens
normaux, et ce, pour une période de 3 ans à partir de la date d'achat et sur
présentation d'une facture attestant cette date. La garantie ne prévoit pas le
remboursement des frais de transport encourus par le consommateur et ne
s'applique pas à un produit qui aurait été mal installé, mal utilisé ou accidentelle-
ment endommagé. La responsabilité de SINOPÉ TECHNOLOGIES INC. se limite
uniquement au remplacement du produit (appareil) et ne comprend d'aucune
façon le coût de branchement ou d'installation de l'appareil ou de pièces de
remplacement.
Pour plus d'information, visitez notre site Web :
