Owner's Manual
Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027
NuTone Inc., 4820 Red Bank Road, Cincinnati, OH 45227
Broan-NuTone Canada Inc.1140 Tristar Drive, Mississauga, Ontario L5T 1H9
RMP1 Series
ENGLISH....................................2
FRANÇAIS...............................11
ESPAÑOL.................................20
Advertisement
Table of Contents
Related Manuals for Broan Range Hood RMP1
Summary of Contents for Broan Range Hood RMP1

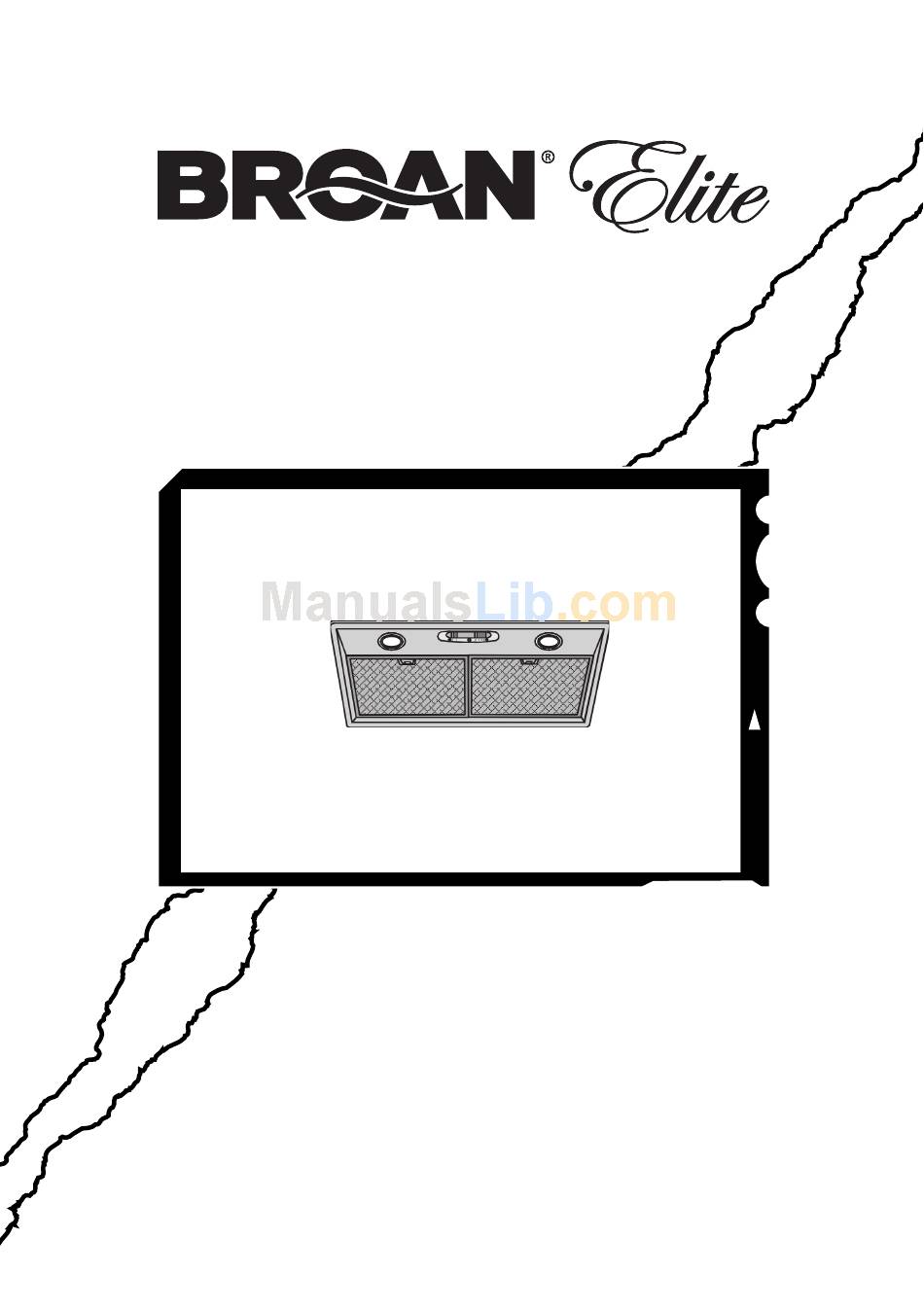

- Page 1 RMP1 Series Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 NuTone Inc., 4820 Red Bank Road, Cincinnati, OH 45227 Broan-NuTone Canada Inc.1140 Tristar Drive, Mississauga, Ontario L5T 1H9 ENGLISH...2 FRANÇAIS...11 ESPAÑOL...20...
- Page 2 READ AND SAVE THESE INSTRUCTIONS INTENDED FOR DOMESTIC COOKING ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
- Page 3 CAUTION 1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages. 2. Take care when using cleaning agents or detergents. 3.
-
Page 4: Prepare The Hood
PREPARE THE HOOD Unpack hood and check contents. You should receive: 1 - Hood 1 - Discharge Collar 1 - Parts Bag (B080810168) containing: 4 - Mounting Screws (3,2 x 13mm) 1 - Installation Instructions DISCHARGE COLLAR 4 MOUNTING SCREWS - 4 - (3,2 x 13mm) -
Page 5: Install The Ductwork
INSTALL THE DUCTWORK Ducted configuration NOTE: To reduce the risk of fire, use only metal ductwork. 1. Decide where the ductwork will run between the hood and the outside. 2. A straight, short duct run will allow the hood to perform most efficiently. 3. -
Page 6: Connect Ductwork
CONNECT DUCTWORK Ducted configuration 1. Take the discharge collar and assemble it onto the hood’s discharge opening, pressing slightly. 2. Use 6" round metal duct to connect the discharge collar on the hood to the ductwork above. 3. Use duct tape to make all joints secure and air tight. - Page 7 WIRING Note: This range hood must be properly 33-7/16” grounded. The unit should be installed by a (85cm) qualified electrician in accordance with all applicable national and local electrical codes. GROUNDING INSTRUCTIONS This appliance must be grounded. In the event of an electrical short circuit, grounding reduces the risk of electric shock by providing an escape wire for the electric current.
-
Page 8: Maintenance
MAINTENANCE Proper maintenance of the Range Hood will assure proper performance of the unit. Grease Filters The grease filters should be cleaned fre- quently. Use a warm detergent solution. Grease filters are dishwasher safe. Remove filter by pushing filter towards the back of hood and rotating filter downward. -
Page 9: Operation
OPERATION Controls The hood is operated using the slide controls under the bottom of the hood. The light switch turns the lamps on and off. The blower switch :makes it possible to select the motor operating speed. Position 0: motor off. -
Page 10: Warranty
RANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE. During this one-year period, Broan-NuTone LLC will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service. - Page 11 LISEZ ET CONSERVEZ CES INSTRUCTIONS SEULEMENT POUR UTILISATION DOMESTIQUE AVERTISSEMENTS POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES: 1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à...
- Page 12 4. Utilisez un extincteur SEULEMENT si: A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le mode d’emploi. B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé. C.
- Page 13 PREPAREZ LA HOTTE Enlever la hotte dans l’emballage et controller le contenu. Vous devez recevoir : 1 - Hotte 1 - Collier d’évacuation 1 - Sachet (B080810168) avec: 4 - Vis d’assemblage (3,2 x 13) 1 - Instructions pour l’installation COLLIER D’EVACUATION (3,2 x 13mm) 4 VIS D’ASSEMBLAGE...
-
Page 14: Installation Du Systeme D'evacuation
INSTALLATION DU SYSTEME D’EVACUATION Modèle avec tuyau d’évacuation REMARQUE: Pour réduire les risques d’incendie, n’utilisez que des tuyaux en métal. 1. Décidez où le tuyau rond doit être installé, entre votre hotte et l’extérieur. 2. Un tuyau droit et court permettra à votre hotte de fonctionner d’une façon plus efficace. - Page 15 CONNEXION DU SYSTEME D’EVACUATION Modèle avec tuyau d’évacuation 1. Prenez le collier d’évacuation et assemblez-le sur la bouche d’évacuation de l’air sur votre hotte, au moyen d’une pression légère. 2. Reliez le collier d’évacuation qui se trouve sur votre hotte au système de conduction qui se trouve au-dessus au moyen d’un tuyau rond en métal de 6”...
-
Page 16: Installation Electrique
INSTALLATION ELECTRIQUE Remarque: Ce modèle de hotte doit être relié à la terre correctement. Cet article devrait 33-7/16” (85cm) être installé par un électricien qualifié selon les lois nationales et locales en matière d’électricité. INSTRUCTIONS POUR LA MISE A LA TERRE Cet appareil doit être relié... -
Page 17: Entretien
ENTRETIEN Un bon entretien de votre hotte garantira une excellente performance. Filtres anti-graisse Les filtres anti-graisse doivent être nettoyés fréquemment. Utilisez une solution contenant un détergent tiède. Les filtres anti-graisse peuvent être lavés au lave-vaisselle. Enlevez les filtres en les poussant vers l’arrière de votre hotte et en les faisant tourner vers le bas. - Page 18 FONCTIONNEMENT INTERRUPTEUR INTERRUPTEUR DE LA DU VENTILATEUR Commandes LUMIÈRE La hotte peut être manœuvrée à l’aide des curseurs situés sous la partie inférieure de la hotte. L’interrupteur de la lumière allume et éteint les lampes. L’interrupteur du ventilateur permet de sélectionner la vitesse de marche du moteur.
-
Page 19: Garantie
Cette garantie ne couvre pas (a) l’entretien normal ni (b) tout article ou toute pièce qui aient subi une utilisation erronée, une négligence, un accident, un entretien erroné ou une réparation (autre que de la part de Broan-NuTone LLC), une installation défectueuse ou bien une installation ne respectant pas les instructions d’installation recommandées. La durée de toute garantie implicite est limitée à... - Page 20 LEA Y CONSERVE ESTAS INSTRUCCIONES INDICADO PARA EL USO EN COCINAS DOMESTICAS ADVERTENCIA PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS: 1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.
- Page 21 ADVERTENCIA 1. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en espacios cerrados por paredes o techos, áticos, espacios angostos o garajes. 2.
-
Page 22: Prepare La Campana
PREPARE LA CAMPANA Sacar la campana de l’embalaje y controlar el contenido. Recivireis: 1 - Campana 1 - Casquillo 1 - Bolsita (B080810168) con: 4 - Tornillos de montaje (3,2 x 13mm) 1 - Instrucciones para instalación CASQUILLO 4 TORNILLOS DE MONTAJE (3,2 x 13mm) - 22 -... - Page 23 INSTALACION DEL TUBO DE EXTRACCION Configuración con tubo NOTA: para evitar el riesgo de incendio, use solamente material de metal. 1. Decida donde va a colocar el tubo de extracción entre la campana y la parte exterior. 2. Un recorrido de tubo corto y recto permitirá a la campana funcionar de manera más eficaz.
- Page 24 ENTUBADO DE CANALIZACION Configuración con tubo 1. Coja el casquillo de unión y móntelo en la boca de la salida de aire de la campana, ejerciendo una ligera presión. 2. Use un tubo de metal de 6” (15cm) de diámetro unir el casquillo que se encuentra encima de la campana al tubo de extracción situado arriba.
-
Page 25: Instalacion Electrica
INSTALACION ELECTRICA Nota: Este tipo de campana tiene que ser conectada a tierra cuidadosamente. La 33-7/16” unidad debe instalarla un técnico electricista (85cm) siguiendo las normas nacionales y locales. INSTRUCCIONES DE CONEXIÓN A TIERRA Este aparato se debe conectar a tierra. En caso de cortocircuito, la conexión a tierra reduce el riego de electrocución ya que posee un hilo de descarga a tierra para la... -
Page 26: Mantenimiento
MANTENIMIENTO Un mantenimiento adecuado de la campana asegura el funcionamiento correcto del aparato. Filtros antigrasa Los filtros antigrasa deben limpiarse a menudo. Use un detergente que no sea fuerte. Los filtros antigrasa se pueden meter en el lavavajillas. Extraiga los filtros tirando de ellos hacia atrás de la campana y girándolos hacia abajo. - Page 27 FUNCIONAMIENTO INTERRUPTOR INTERRUPTOR DEL ASPIRADOR Mandos DA LUZ La campana se controla mediante los mandos corrrederos situados en la parte inferior de la misma. El interruptor da luz enciende y apaga las lámparas. El interruptor del aspirador: regula la velocidad de trabajo del motor. Posición 0: PILOTO motor apagado.
- Page 28 COMERCIAL O CONVE-NIENCIA PARA UN PROPOSITO ESPECIFICO. Durante el periodo de un año, Broan-NuTone LLC, si lo estima conveniente, reparará o reemplazará sin gastos para el usuario cualquier producto o parte de éste que sea defectuosos habiéndose usado correctamente. ESTA GARANTIA NO CUBRE: ESTARTER DE NEON, NEON, LÁMPARAS HALÒGENAS, LÁMPARAS DE ILUMINACIÓN.
-
Page 29: Service Parts
SERVICE PARTS MODEL RMP1 - Parts for stainless steel models shown. For service parts for black, white, polished brass, or brushed copper models, call Broan Customer Service. KEY NO. PART NO. B003185305 B02011013 B08087153 B02300233 B02300899 B02300787 B02000690 BW0000021 B02310260... - Page 30 LISTE PIECES DE RECHANGE MODELE RMP1 - Ci-dessous liste pièces de rechange pour hottes en inox. Pour les pièces de recharge des modèles de couleurs noir, blanc, laiton jaune poli, cuivre brossé, contacter Broan Customer Service. PART N. B003185305 B02011013...
-
