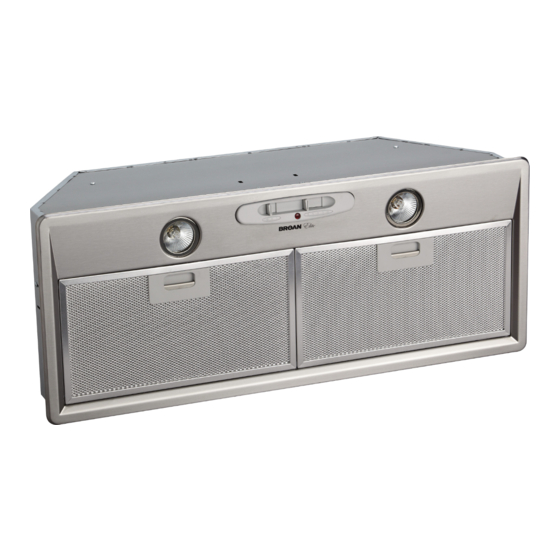

Broan RMP1 Series Manual
  1. Manuals
  2. Brands
  3. Broan Manuals
  4. Ventilation Hood
  5. RMP1 Series
  6. Manual

Broan RMP1 Series Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
In USA - BROAN Hartford, Wisconsin
In CANADA - BROAN Drummondville, QC, Canada
REGISTER YOUR PRODUCT ONLINE AT : www.Broan.com/register
For additional Information visit www.Broan.com
RMP1 Series
ENGLISH....................................2
FRANÇAIS...............................11
ESPAÑOL.................................20

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RMP1 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Broan RMP1 Series

Summary of Contents for Broan RMP1 Series

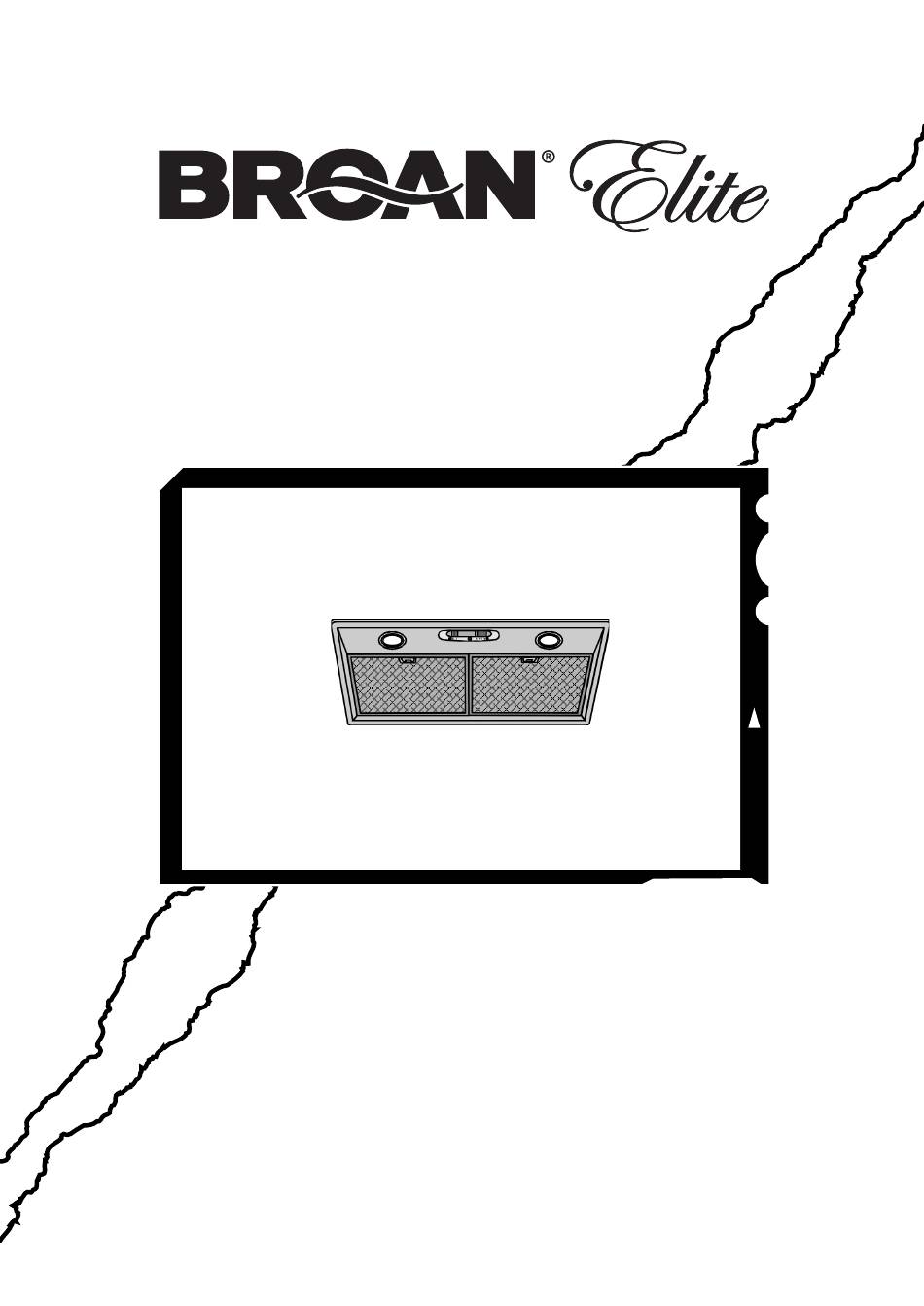

  • Page 1 RMP1 Series ENGLISH........2 FRANÇAIS.......11 ESPAÑOL.........20 In USA - BROAN Hartford, Wisconsin In CANADA - BROAN Drummondville, QC, Canada REGISTER YOUR PRODUCT ONLINE AT : www.Broan.com/register For additional Information visit www.Broan.com...

  • Page 2: To Reduce The Risk Of Injury To Persons In The Event Of A Range Top Grease Fire, Observe The Following

    READ AND SAVE THESE INSTRUCTIONS INTENDED FOR DOMESTIC COOKING ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
  • Page 3 CAUTION 1. For indoor use only. 2. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages. 3.

  • Page 4: Prepare The Hood

    PREPARE THE HOOD Unpack hood and check contents. You should receive: 1 - Hood 1 - Discharge Collar 1 - Parts Bag (B080810168) containing: 4 - Mounting Screws (3,2 x 13mm) 1 - Installation Instructions DISCHARGE COLLAR (3,2 x 13mm) 4 MOUNTING SCREWS - 4 -...

  • Page 5: Install The Ductwork

    INSTALL THE DUCTWORK ROOF CAP ROUND Ducted configuration DUCT NOTE: To reduce the risk of fire, use only metal ductwork. 1. Decide where the ductwork will run between the hood and the outside. WALL 2. A straight, short duct run will allow the hood to perform most efficiently.

  • Page 6: Connect Ductwork

    CONNECT DUCTWORK DUCTED CONFIGURATION Ducted configuration 1. Take the discharge collar and assemble it onto the hood’s discharge opening, 6” ROUND pressing slightly. METAL DUCT 2. Use 6" round metal duct to connect the DISCHARGE OPENING discharge collar on the hood to the ductwork above.

  • Page 7: Grounding Instructions

    WIRING Note: This range hood must be properly 33-7/16” grounded. The unit should be installed by a (85cm) qualified electrician in accordance with all applicable national and local electrical codes. GROUNDING INSTRUCTIONS This appliance must be grounded. In the event of an electrical short circuit, grounding reduces the risk of electric shock by providing an escape wire for the electric current.

  • Page 8: Maintenance

    MAINTENANCE Proper maintenance of the Range Hood will assure proper performance of the unit. Grease Filters The grease filters should be cleaned fre- quently. Use a warm detergent solution. Grease filters are dishwasher safe. GREASE FILTERS Remove filter by pushing filter towards the back of hood and rotating filter downward.

  • Page 9: Operation

    OPERATION LIGHT BLOWER SWITCH SWITCH Controls The hood is operated using the slide controls under the bottom of the hood. The light switch turns the lamps on and off. The blower switch :makes it possible to select the motor operating speed. Position 0: motor off.

  • Page 10: Warranty

    NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE. During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service.
  • Page 11 LISEZ ET CONSERVEZ CES INSTRUCTIONS SEULEMENT POUR UTILISATION DOMESTIQUE AVERTISSEMENTS POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES: 1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à...
  • Page 12 4. Utilisez un extincteur SEULEMENT si: A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le mode d’emploi. B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé. C.
  • Page 13 PREPAREZ LA HOTTE Enlever la hotte dans l’emballage et controller le contenu. Vous devez recevoir : 1 - Hotte 1 - Collier d’évacuation 1 - Sachet (B080810168) avec: 4 - Vis d’assemblage (3,2 x 13) 1 - Instructions pour l’installation COLLIER D’EVACUATION (3,2 x 13mm) 4 VIS D’ASSEMBLAGE...

  • Page 14: Installation Du Systeme D'evacuation

    INSTALLATION DU SYSTEME COUVERCLE DU TOIT D’EVACUATION TUYAU ROND Modèle avec tuyau d’évacuation REMARQUE: Pour réduire les risques d’incendie, n’utilisez que des tuyaux en métal. 1. Décidez où le tuyau rond doit être installé, entre votre hotte et l’extérieur. COU- 2.
  • Page 15 CONNEXION DU SYSTEME MODELE AVEC TUYAU D’EVACUATION D’EVACUATION Modèle avec tuyau d’évacuation TUYAU ROND 1. Prenez le collier d’évacuation et EN METAL assemblez-le sur la bouche d’évacuation BOUCHE DE 6” de l’air sur votre hotte, au moyen d’une D’EVACUATION pression légère. DE L’AIR 2.

  • Page 16: Installation Electrique

    INSTALLATION ELECTRIQUE Remarque: Ce modèle de hotte doit être relié à la terre correctement. Cet article devrait 33-7/16” (85cm) être installé par un électricien qualifié selon les lois nationales et locales en matière d’électricité. INSTRUCTIONS POUR LA MISE A LA TERRE Cet appareil doit être relié...

  • Page 17: Entretien

    ENTRETIEN Un bon entretien de votre hotte garantira une excellente performance. Filtres anti-graisse Les filtres anti-graisse doivent être nettoyés fréquemment. Utilisez une solution contenant un détergent tiède. Les filtres anti-graisse peuvent être lavés au lave-vaisselle. FILTRES ANTI-GRAISSE Enlevez les filtres en les poussant vers l’arrière de votre hotte et en les faisant tourner vers le bas.
  • Page 18 FONCTIONNEMENT INTERRUPTEUR INTERRUPTEUR DE LA DU VENTILATEUR Commandes LUMIÈRE La hotte peut être manœuvrée à l’aide des curseurs situés sous la partie inférieure de la hotte. L’interrupteur de la lumière allume et éteint les lampes. L’interrupteur du ventilateur permet de sélectionner la vitesse de marche du moteur.

  • Page 19: Garantie

    GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES TACITES DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER. Durant cette période de un an, Broan-NuTone réparera ou remplacera gratuitement, à sa discrétion, tout produit ou toute pièce jugés défectueux dans des conditions normales d'utilisation.
  • Page 20 LEA Y CONSERVE ESTAS INSTRUCCIONES INDICADO PARA EL USO EN COCINAS DOMESTICAS ADVERTENCIA PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS: 1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.
  • Page 21 ADVERTENCIA 1. Para uso en interiores. 2. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en espacios cerrados por paredes o techos, áticos, espacios angostos o garajes. 3.

  • Page 22: Prepare La Campana

    PREPARE LA CAMPANA Sacar la campana de l’embalaje y controlar el contenido. Recivireis: 1 - Campana 1 - Casquillo 1 - Bolsita (B080810168) con: 4 - Tornillos de montaje (3,2 x 13mm) 1 - Instrucciones para instalación CASQUILLO 4 TORNILLOS DE MONTAJE (3,2 x 13mm) - 22 -...
  • Page 23 INSTALACION DEL TUBO DE UBIERTA DEL TEJADO EXTRACCION TUBO Configuración con tubo NOTA: para evitar el riesgo de incendio, use solamente material de metal. 1. Decida donde va a colocar el tubo de extracción entre la campana y la parte TAPA exterior.
  • Page 24 ENTUBADO DE CONFIGURACIÓN CON TUBO CANALIZACION Configuración con tubo TUBO DE 1. Coja el casquillo de unión y móntelo en la BOCA DE METAL DE 6” boca de la salida de aire de la campana, SALIDA DE ejerciendo una ligera presión. AIRE 2.

  • Page 25: Instalacion Electrica

    INSTALACION ELECTRICA Nota: Este tipo de campana tiene que ser conectada a tierra cuidadosamente. La 33-7/16” unidad debe instalarla un técnico electricista (85cm) siguiendo las normas nacionales y locales. INSTRUCCIONES DE CONEXIÓN A TIERRA Este aparato se debe conectar a tierra. En caso de cortocircuito, la conexión a tierra reduce el riego de electrocución ya que posee un hilo de descarga a tierra para la...

  • Page 26: Mantenimiento

    MANTENIMIENTO Un mantenimiento adecuado de la campana asegura el funcionamiento correcto del aparato. Filtros antigrasa Los filtros antigrasa deben limpiarse a menudo. Use un detergente que no sea fuerte. FILTROS ANTIGRASA Los filtros antigrasa se pueden meter en el lavavajillas. Extraiga los filtros tirando de ellos hacia atrás de la campana y girándolos hacia abajo.
  • Page 27 FUNCIONAMIENTO INTERRUPTOR INTERRUPTOR DEL ASPIRADOR Mandos DA LUZ La campana se controla mediante los mandos corrrederos situados en la parte inferior de la misma. El interruptor da luz enciende y apaga las lámparas. El interruptor del aspirador: regula la velocidad de trabajo del motor. Posición 0: PILOTO motor apagado.
  • Page 28 OTRO TIPO DE GARANTIAS QUE INCLUYAN O SE LIMITEN EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE CAPACIDAD COMERCIAL O CONVENIENCIA PARA UN PROPOSITO ESPECIFICO. Durante el periodo de un año, Broan-NuTone, si lo estima conveniente, reparará o reemplazará sin gastos para el usuario cualquier producto o parte de éste que sea defectuosos habiéndose usado correctamente.

  • Page 29: Service Parts

    SERVICE PARTS MODEL RMP1 - Parts for stainless steel models shown. For service parts for black, white, polished brass, or brushed copper models, call Broan Customer Service. KEY NO. PART NO. DESCRIPTION B003185305 GRILL B02011013 SPRING B08087153 GREASE FILTER B02300233...
  • Page 30 LISTE PIECES DE RECHANGE MODELE RMP1 - Ci-dessous liste pièces de rechange pour hottes en inox. Pour les pièces de recharge des modèles de couleurs noir, blanc, laiton jaune poli, cuivre brossé, contacter Broan Customer Service. PART N. DESCRIPTION B003185305...

  • Page 31: Lista De Piezas De Recambio

    MODELO RMP1 - Aquí aparecen solamente las piezas de recambio para campanas de acero inoxidable, si desean las piezas de recambio de los modelos en blanco, negro, latón lustrado ó cobre acepillado, pónganse en contacto con el servicio al cliente de Broan. CÓD. N. PIEZA N.
  • Page 32 SERVICE PARTS - LISTE PIECES DE RECHANGE - LISTA DE PIEZAS DE RECAMBIO MODEL RMP1 04307766/4...
