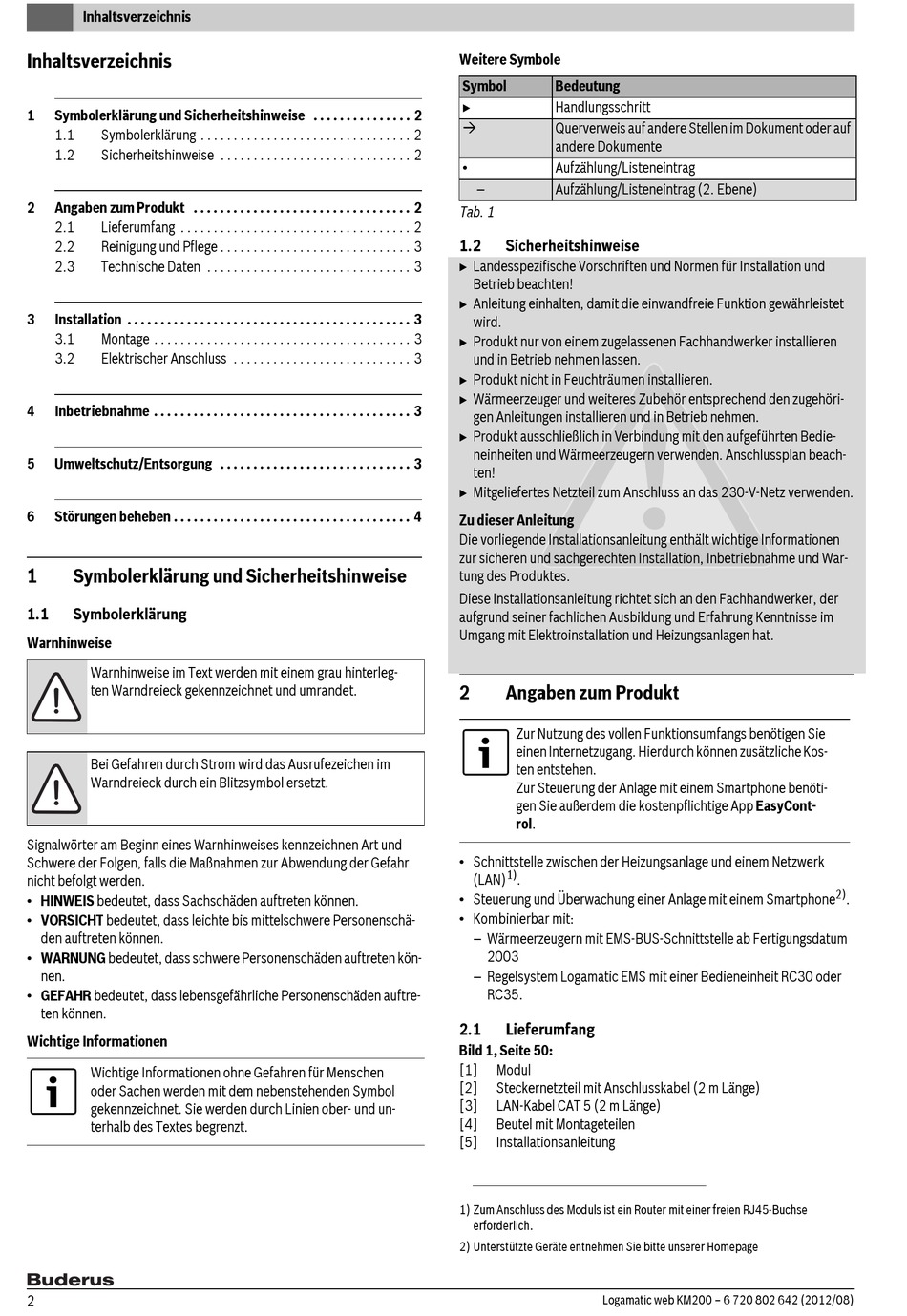

Buderus Logamatic web KM200 Installation Instructions Manual page 2

Inhaltsverzeichnis
Inhaltsverzeichnis
1 Symbolerklärung und Sicherheitshinweise . . . . . . . . . . . . . . . 2
1.1 Symbolerklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2 Angaben zum Produkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.2 Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.1 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.2 Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
5 Umweltschutz/Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
6 Störungen beheben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1 Symbolerklärung und Sicherheitshinweise
1.1 Symbolerklärung
Warnhinweise
Warnhinweise im Text werden mit einem grau hinterleg-
ten Warndreieck gekennzeichnet und umrandet.
Bei Gefahren durch Strom wird das Ausrufezeichen im
Warndreieck durch ein Blitzsymbol ersetzt.
Signalwörter am Beginn eines Warnhinweises kennzeichnen Art und
Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr
nicht befolgt werden.
• HINWEIS bedeutet, dass Sachschäden auftreten können.
• VORSICHT bedeutet, dass leichte bis mittelschwere Personenschä-
den auftreten können.
• WARNUNG bedeutet, dass schwere Personenschäden auftreten kön-
nen.
• GEFAHR bedeutet, dass lebensgefährliche Personenschäden auftre-
ten können.
Wichtige Informationen
Wichtige Informationen ohne Gefahren für Menschen
oder Sachen werden mit dem nebenstehenden Symbol
gekennzeichnet. Sie werden durch Linien ober- und un-
terhalb des Textes begrenzt.
2
Weitere Symbole
Symbol Bedeutung
Handlungsschritt
B
Querverweis auf andere Stellen im Dokument oder auf
andere Dokumente
Aufzählung/Listeneintrag
•
Aufzählung/Listeneintrag (2. Ebene)
–
Tab. 1
1.2 Sicherheitshinweise
B Landesspezifische Vorschriften und Normen für Installation und
Betrieb beachten!
B Anleitung einhalten, damit die einwandfreie Funktion gewährleistet
wird.
B Produkt nur von einem zugelassenen Fachhandwerker installieren
und in Betrieb nehmen lassen.
B Produkt nicht in Feuchträumen installieren.
B Wärmeerzeuger und weiteres Zubehör entsprechend den zugehöri-
gen Anleitungen installieren und in Betrieb nehmen.
B Produkt ausschließlich in Verbindung mit den aufgeführten Bedie-
neinheiten und Wärmeerzeugern verwenden. Anschlussplan beach-
ten!
B Mitgeliefertes Netzteil zum Anschluss an das 230-V-Netz verwenden.
Zu dieser Anleitung
Die vorliegende Installationsanleitung enthält wichtige Informationen
zur sicheren und sachgerechten Installation, Inbetriebnahme und War-
tung des Produktes.
Diese Installationsanleitung richtet sich an den Fachhandwerker, der
aufgrund seiner fachlichen Ausbildung und Erfahrung Kenntnisse im
Umgang mit Elektroinstallation und Heizungsanlagen hat.
2 Angaben zum Produkt
Zur Nutzung des vollen Funktionsumfangs benötigen Sie
einen Internetzugang. Hierdurch können zusätzliche Kos-
ten entstehen.
Zur Steuerung der Anlage mit einem Smartphone benöti-
gen Sie außerdem die kostenpflichtige App EasyCont-
rol.
• Schnittstelle zwischen der Heizungsanlage und einem Netzwerk
1)
(LAN) .
• Steuerung und Überwachung einer Anlage mit einem Smartphone
• Kombinierbar mit:
– Wärmeerzeugern mit EMS-BUS-Schnittstelle ab Fertigungsdatum
2003
– Regelsystem Logamatic EMS mit einer Bedieneinheit RC30 oder
RC35.
2.1 Lieferumfang
Bild 1, Seite 50:
[1] Modul
[2] Steckernetzteil mit Anschlusskabel (2 m Länge)
[3] LAN-Kabel CAT 5 (2 m Länge)
[4] Beutel mit Montageteilen
[5] Installationsanleitung
1) Zum Anschluss des Moduls ist ein Router mit einer freien RJ45-Buchse
erforderlich.
2) Unterstützte Geräte entnehmen Sie bitte unserer Homepage
Logamatic web KM200 – 6 720 802 642 (2012/08)
