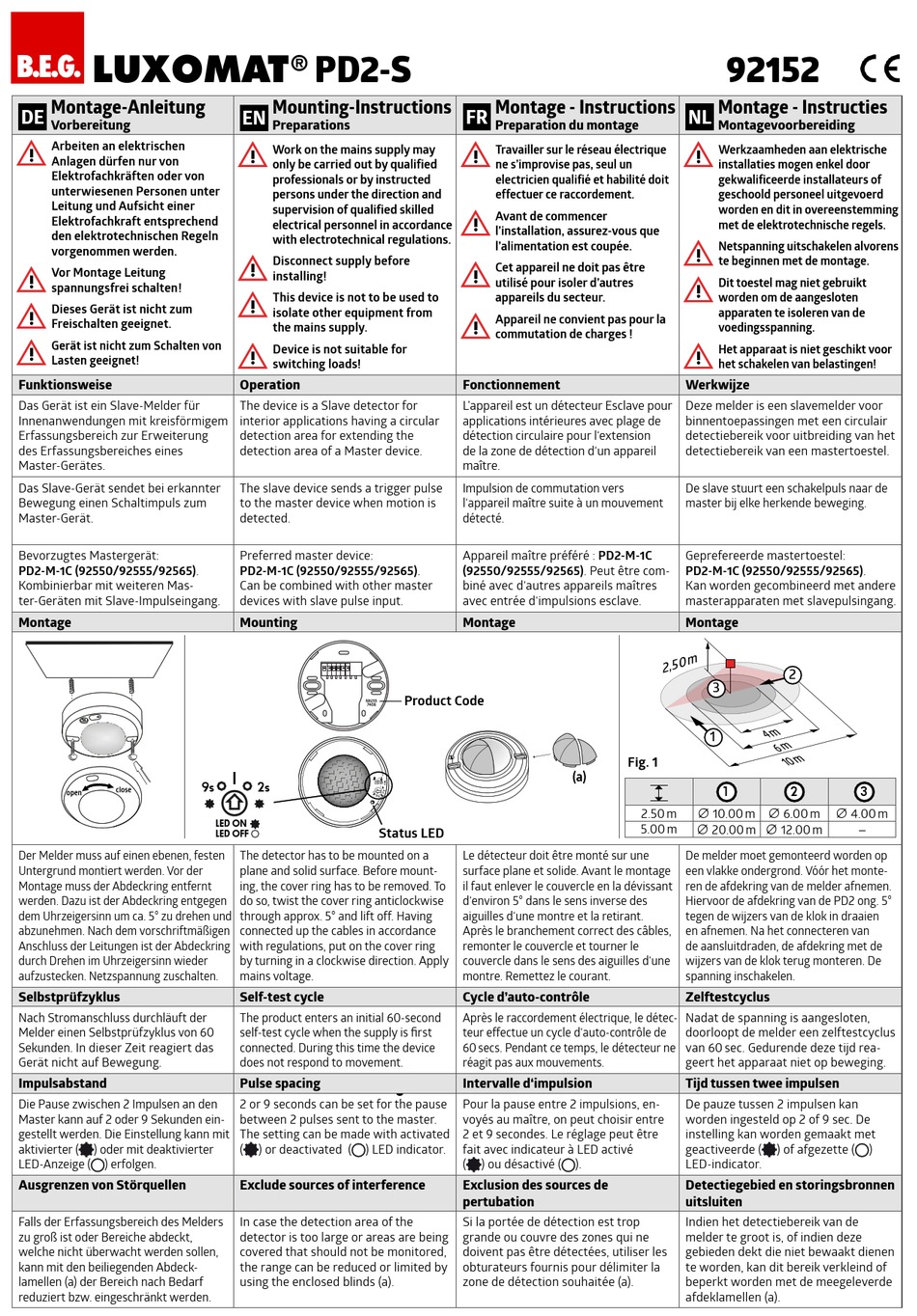

B.E.G. LUXOMAT PD2-S Mounting Instructions

LUXOMAT
Montage-Anleitung
DE
Vorbereitung
Arbeiten an elektrischen
!
Anlagen dürfen nur von
Elektrofachkräften oder von
unterwiesenen Personen unter
Leitung und Aufsicht einer
Elektrofachkraft entsprechend
den elektrotechnischen Regeln
vorge nommen werden.
Vor Montage Leitung
!
spannungsfrei schalten!
Dieses Gerät ist nicht zum
!
Freischalten geeignet.
Gerät ist nicht zum Schalten von
!
Lasten geeignet!
Funktionsweise
Das Gerät ist ein Slave-Melder für
Innenanwendungen mit kreisförmigem
Erfassungsbereich zur Erweiterung
des Erfassungsbereiches eines
Master-Gerätes.
Das Slave-Gerät sendet bei erkannter
Bewegung einen Schaltimpuls zum
Master-Gerät.
Bevorzugtes Mastergerät:
PD2-M-1C (92550/92555/92565).
Kombinierbar mit weiteren Mas-
ter-Geräten mit Slave-Impulseingang.
Montage
close
open
Der Melder muss auf einen ebenen, festen
Untergrund montiert werden. Vor der
Montage muss der Abdeckring entfernt
werden. Dazu ist der Abdeckring entgegen
dem Uhrzeigersinn um ca. 5° zu drehen und
abzunehmen. Nach dem vorschriftmäßigen
Anschluss der Leitungen ist der Abdeckring
durch Drehen im Uhrzeigersinn wieder
aufzustecken. Netzspannung zuschalten.
Selbstprüfzyklus
Nach Stromanschluss durchläuft der
Melder einen Selbstprüfzyklus von 60
Sekunden. In dieser Zeit reagiert das
Gerät nicht auf Bewegung.
Impulsabstand
Die Pause zwischen 2 Impulsen an den
Master kann auf 2 oder 9 Sekunden ein-
gestellt werden. Die Einstellung kann mit
aktivierter ( ) oder mit deaktivierter
LED-Anzeige ( ) erfolgen.
Ausgrenzen von Störquellen
Falls der Erfassungsbereich des Melders
zu groß ist oder Bereiche abdeckt,
welche nicht überwacht werden sollen,
kann mit den beiliegenden Abdeck-
lamellen (a) der Bereich nach Bedarf
reduziert bzw. eingeschränkt werden.
PD2-S
®
Mounting-Instructions
EN
Preparations
Work on the mains supply may
!
only be carried out by qualified
professionals or by instructed
persons under the direction and
supervision of qualified skilled
electrical personnel in accordance
with electrotechnical regulations.
Disconnect supply before
!
installing!
This device is not to be used to
!
isolate other equipment from
the mains supply.
Device is not suitable for
!
switching loads!
Operation
The device is a Slave detector for
interior applications having a circular
detection area for extending the
detection area of a Master device.
The slave device sends a trigger pulse
to the master device when motion is
detected.
Preferred master device:
PD2-M-1C (92550/92555/92565).
Can be combined with other master
devices with slave pulse input.
Mounting
N9255
7408
9s 2s
LED ON
LED OFF
The detector has to be mounted on a
plane and solid surface. Before mount-
ing, the cover ring has to be removed. To
do so, twist the cover ring anticlockwise
through approx. 5° and lift off. Having
connected up the cables in accordance
with regulations, put on the cover ring
by turning in a clockwise direction. Apply
mains voltage.
Self-test cycle
The product enters an initial 60-second
self-test cycle when the supply is first
connected. During this time the device
does not respond to movement.
Pulse spacing
2 or 9 seconds can be set for the pause
between 2 pulses sent to the master.
The setting can be made with activated
( ) or deactivated ( ) LED indicator.
Exclude sources of interference
In case the detection area of the
detector is too large or areas are being
covered that should not be monitored,
the range can be reduced or limited by
using the enclosed blinds (a).
Montage - Instructions
FR
Preparation du montage
Travailler sur le réseau électrique
!
ne s'improvise pas, seul un
electricien qualifié et habilité doit
effectuer ce raccordement.
Avant de commencer
!
l'installation, assurez-vous que
l'alimentation est coupée.
Cet appareil ne doit pas être
!
utilisé pour isoler d'autres
appareils du secteur.
Appareil ne convient pas pour la
!
commutation de charges !
Fonctionnement
L'appareil est un détecteur Esclave pour
applications intérieures avec plage de
détection circulaire pour l'extension
de la zone de détection d'un appareil
maître.
Impulsion de commutation vers
l'appareil maître suite à un mouvement
détecté.
Appareil maître préféré : PD2-M-1C
(92550/92555/92565). Peut être com-
biné avec d'autres appareils maîtres
avec entrée d'impulsions esclave.
Montage
Product Code
LED ON
LED OFF
2s
Status LED
Le détecteur doit être monté sur une
surface plane et solide. Avant le mon tage
il faut enlever le couvercle en la dévissant
d'environ 5° dans le sens inverse des
aiguilles d'une montre et la retirant.
Après le branchement correct des câbles,
remonter le couvercle et tourner le
couvercle dans le sens des aiguilles d'une
montre. Remettez le courant.
Cycle d'auto-contrôle
Après le raccordement électrique, le détec-
teur effectue un cycle d'auto-contrôle de
60 secs. Pendant ce temps, le détecteur ne
réagit pas aux mouvements.
Intervalle d'impulsion
e
Pour la pause entre 2 impulsions, en-
voyés au maître, on peut choisir entre
2 et 9 secondes. Le réglage peut être
fait avec indicateur à LED activé
( ) ou désactivé (
Exclusion des sources de
pertubation
Si la portée de détection est trop
grande ou couvre des zones qui ne
doivent pas être détectées, utiliser les
obturateurs fournis pour délimiter la
zone de détection souhaitée (a).
92152
Montage - Instructies
NL
Montagevoorbereiding
Werkzaamheden aan elektrische
!
installaties mogen enkel door
gekwalificeerde installateurs of
geschoold personeel uitgevoerd
worden en dit in overeenstemming
met de elektrotechnische regels.
Netspanning uitschakelen alvorens
!
te beginnen met de montage.
Dit toestel mag niet gebruikt
!
worden om de aangesloten
apparaten te isoleren van de
voedingsspanning.
Het apparaat is niet geschikt voor
!
het schakelen van belastingen!
Werkwijze
Deze melder is een slavemelder voor
binnentoepassingen met een circulair
detectiebereik voor uitbreiding van het
detectiebereik van een mastertoestel.
De slave stuurt een schakelpuls naar de
master bij elke herkende beweging.
Geprefereerde mastertoestel:
PD2-M-1C (92550/92555/92565).
Kan worden gecombineerd met andere
masterapparaten met slavepulsingang.
Montage
3
1
Fig. 1
(a)
1
1 79m�
2.50 m Ø 10.00 m
2 28m�
5.00 m Ø 20.00 m Ø 12.00 m
3 13m�
De melder moet gemonteerd worden op
een vlakke ondergrond. Vóór het monte-
ren de afdekring van de melder afnemen.
Hiervoor de afdekring van de PD2 ong. 5°
tegen de wijzers van de klok in draaien
en afnemen. Na het connecteren van
de aansluit draden, de afdekring met de
wijzers van de klok terug monteren. De
spanning inschakelen.
Zelftestcyclus
Nadat de spanning is aangesloten,
doorloopt de melder een zelftestcyclus
van 60 sec. Gedurende deze tijd rea-
geert het apparaat niet op beweging.
Tijd tussen twee impulsen
De pauze tussen 2 impulsen kan
worden ingesteld op 2 of 9 sec. De
instelling kan worden gemaakt met
geactiveerde (
). LED-indicator.
Detectiegebied en storingsbronnen
uitsluiten
Indien het detectiebereik van de
melder te groot is, of indien deze
gebieden dekt die niet bewaakt dienen
te worden, kan dit bereik verkleind of
beperkt worden met de meegeleverde
afdeklamellen (a).
2
2 3
Ø 6.00 m Ø 4.00 m
–
) of afgezette ( )
