Sime FORMAT DGT HE Installer's Instructions page 18

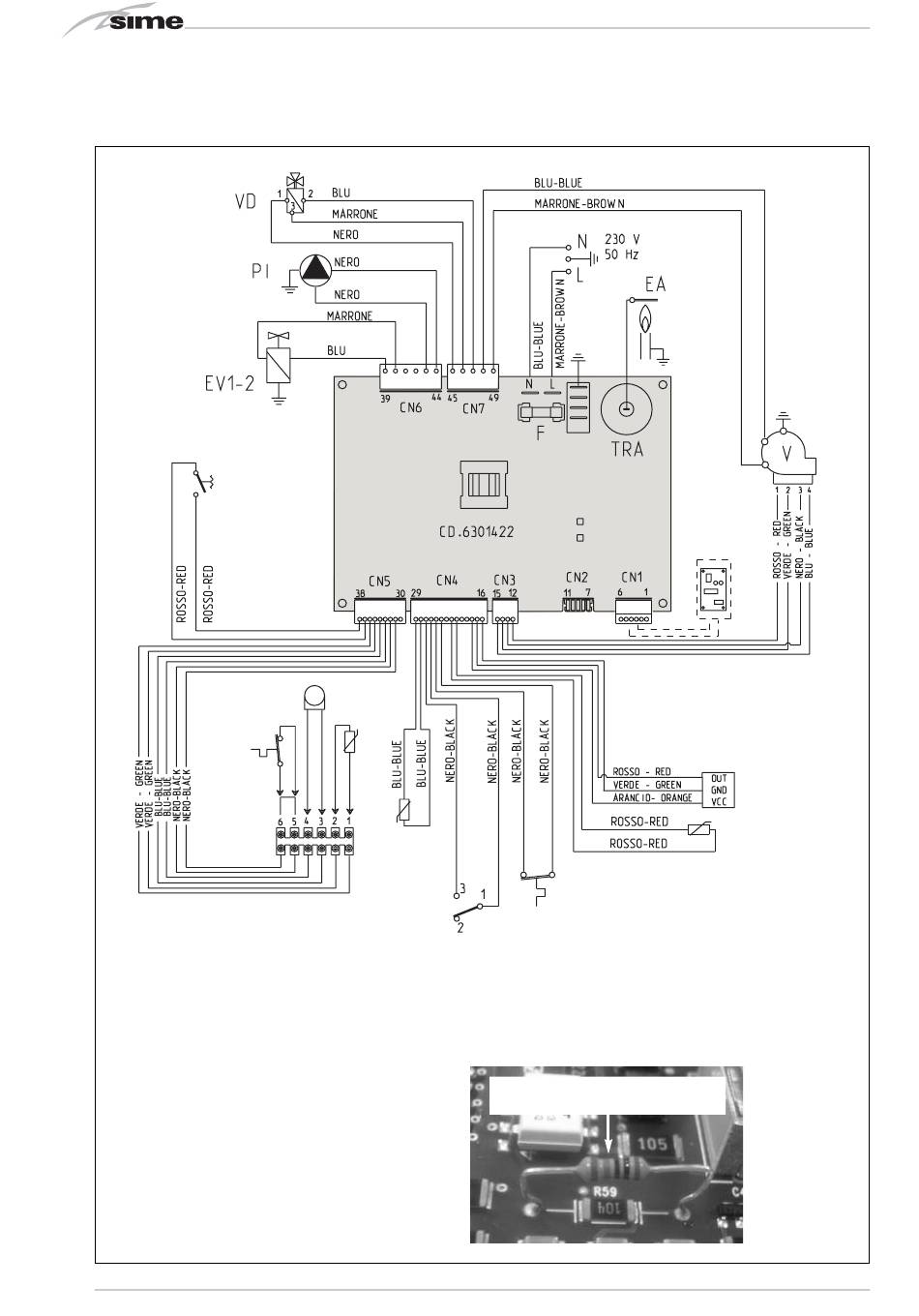

2. 1 3 SCHEMA ELETTRICO MOD. "25-30-35" (fig. 12/a)
PA (24 VDC)
SE (3,3 VDC)
TA
(24 VDC)
LEGENDA
F Fusibile (1.6 AT)
TRA Trasformatore d'accensione
PI Pompa impianto
V Ventilatore
EA Elettrodo accensione
EV1-2 Bobina valvola gas
VD Valvola deviatrice
SL Sensore di livello condensa
SM Sonda riscaldamento
TS Termostato sicurezza
FLM Flussimetro sanitario
SF Sonda fumi
PA Pressostato acqua
TA Termostato ambiente
SE Sonda temperatura esterna (optional)
S.AUX Sonda ausiliaria
EXP Scheda espansione comando remoto (optional)
NOTA: Collegare il TA ai morsetti 5-6 dopo aver tolto il ponte.
18
S.AUX
(3,3 VDC)
SM
(3,3 VDC)
SL (24 VDC)
CODICI RICAMBI CONNETTORI:
CN3
CN4
CN5
CN6
CN7
In presensa di reti elettriche fase/fase
tagliere la resistenza R59
EXP
(24 VDC)
TS (3,3 VDC)
cod. 6316268
cod. 6316267
cod. 6316253
cod. 6316266
cod. 6316269
FLM (12 VDC)
SF
(3,3 VDC)
Fig. 12/a
