NL | Babboe Slim Mountain voetensteun - Instructie voor bevestiging
Gefeliciteerd met de nieuwe voetensteun voor je Babboe Slim Mountain bakfiets! Hieronder vind je de
instructie voor de bevestiging van de voetensteun. Voor het demonteren, volg je het proces in omgekeerde
volgorde.
Benodigdheden:
Rolmaat
(Hout)boormachine, maat 6,5
Schroevendraaier
Potlood
Meegeleverd zakje (inclusief 4 schroeven, 8 platte ringen)
Instructie:

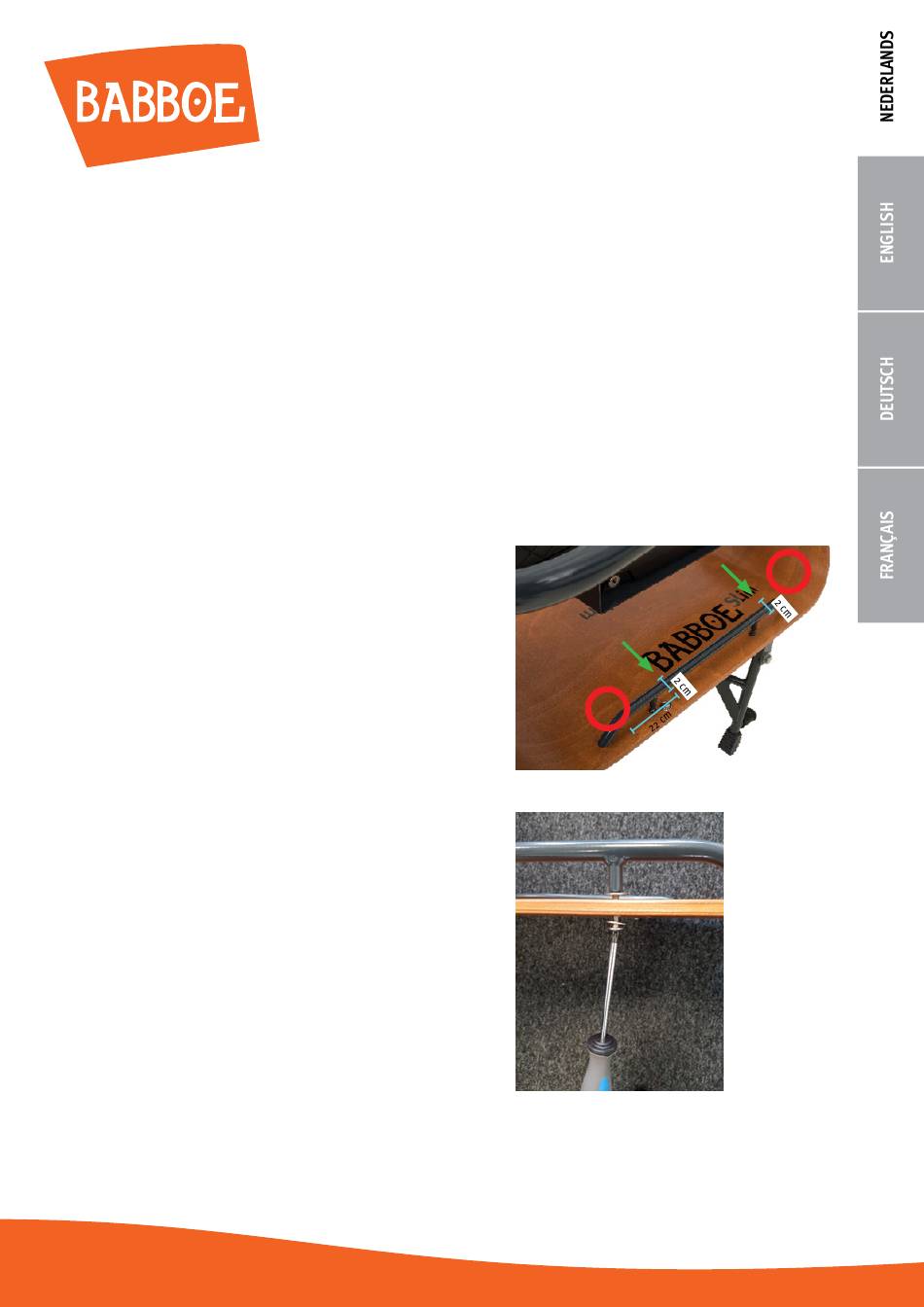

Voor het monteren van de voetenteun gebruik je de twee
bestaande gaten aan de voorzijde van de fiets in het hout
(zie rood omcirkeld in afbeelding 1). Daarnaast dien je 2
extra gaatjes te boren, 1 aan elke kant (zie groene pijlen in
afbeelding 1).
1. Haal de schroeven en ringen uit het bestaande gat die
aan de stuurzijde van de fiets in het hout zitten
(zie afbeelding 2)
2. Teken met potlood af waar het andere gat moet komen.
Het nieuwe gat moet 2 cm vanaf de kant komen en 22 cm
vanaf het bestaande gat, gemeten vanaf het hart
(het midden) van het bestaande gat.
3. Boor voorzichtig op de plek waar je net hebt afgetekend.

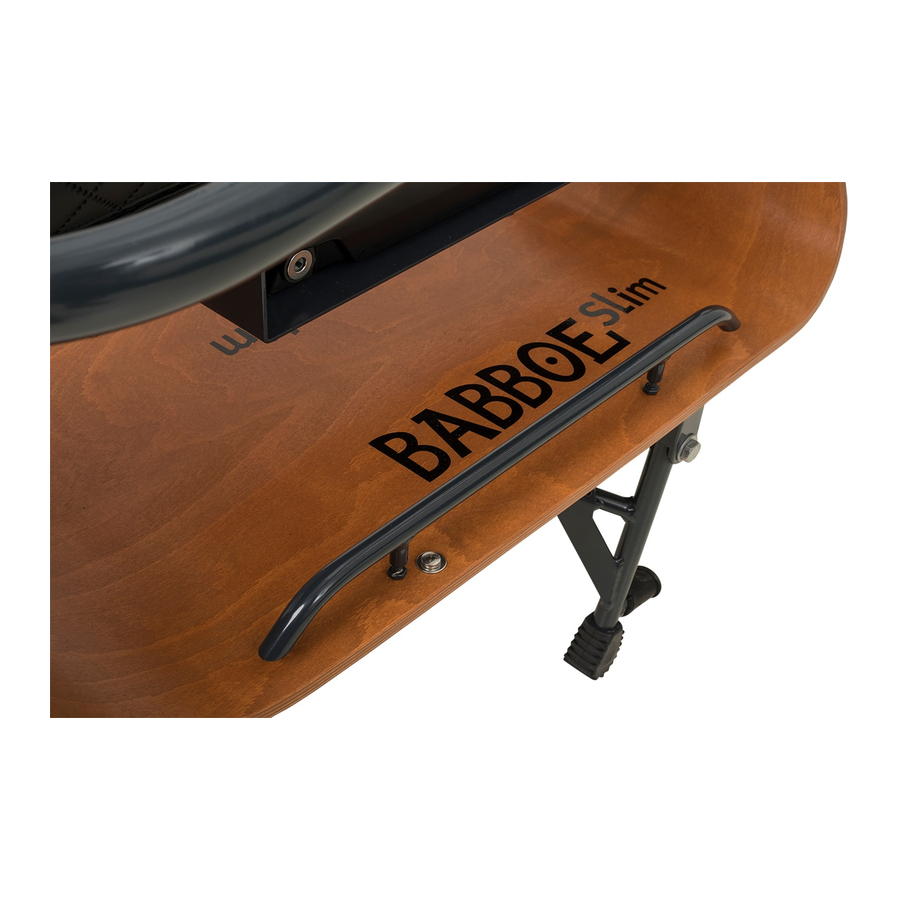

Monteer eerst aan de ene kant de voetensteun. Haal de
schroef vanaf de onderkant met ring door het nieuwe
gat en aan de bovenkant komt ook eerst een ring en
vervolgens de voetensteun (zie afbeelding).
4. Maak de schroeven en ringen vast met de
schroevendraaier.
5. Doe vervolgens hetzelfde aan de andere kant.
