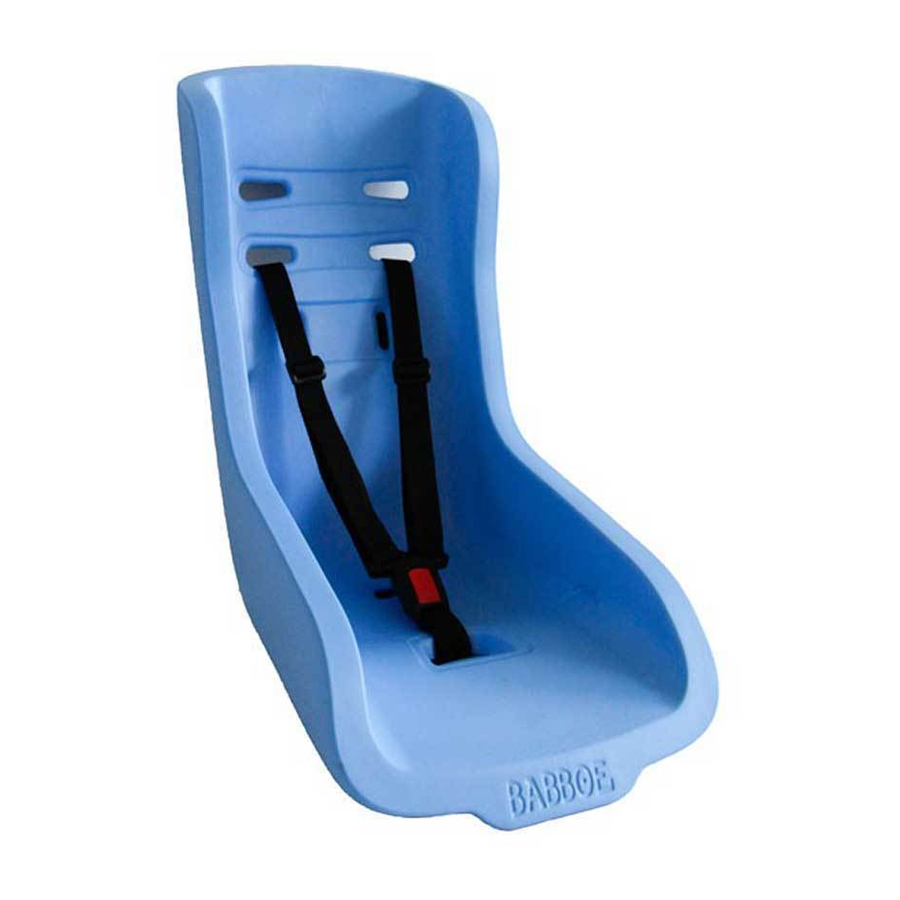

- Page 1 Montagehandleiding babyschaal/ peuterstoel • Instruction manual baby seat/ toddler seat Montageanleitung Babyschale/ Kindersitz • Guide de montage siège coque bébé/ siège bambin...
-
Page 2: Opmerkingen Vooraf
INSTRUCTIE MONTEREN BABYSCHAAL / PEUTERSTOEL Opmerkingen vooraf Deze handleiding laat zien hoe je de peuterstoel monteert. De montage van de babyschaal gebeurt op dezelfde wijze, tenzij er aanvullende/extra informatie voor de babyschaal bij staat. Liever zien hoe je de peuterstoel of babyschaal monteert? Bekijk dan de instructievideo https://youtu.be/-_lYh_Ll9oE In de verpakking vind je het volgende... -
Page 3: Montage
2. Maak de meegeleverde gordels los op de plek waar de peuterstoel moet komen. BABBOE CURVE Bij de babboe curve zitten de gaten al voorgeboord en hoef je enkel de dopjes er nog uit te halen. 1. Pak een mesje en zet deze achter het dopje. - Page 4 Stap 2: Bevestigen van de gordels aan de peuterstoel of babyschaal 1. Pak de gordels aan een uiteinde en rijg deze door de clip van de easy-lock. Zorg ervoor dat beide uiteinden even lang zijn. (foto A) 2. Steek nu beide uiteinden van de gordel door het onderste gat in de peuterstoel tot ongeveer 7 cm van het einde.
- Page 5 7. Stap 3: Monteren van de peuterstoel of babyschaal 1. Steek een bout door het onderste plaatje en steek deze door het gat in het onderste bankje. 2. Draai de stelschroef erop, maar draai deze nog niet helemaal vast. 3. Zet nu peuterstoel in de goede richting. 4.
-
Page 6: Required Equipment
INSTRUCTION FOR ATTACHING BABY SEAT/TODDLER SEAT Initial remarks This instruction guide shows you how to attach the toddler seat. The baby seat is attached using the same procedure unless there are additional instructions for the baby seat. Would you prefer to see how to attach the toddler seat or baby seat? Watch this instructional video: https://youtu.be/-_lYh_Ll9oE The package contains the following •... - Page 7 2. Remove the existing belts in the area where the toddler seat will be placed. BABBOE CURVE The holes are pre-drilled in the Babboe Curve, so all you have to do is remove the caps. 1. Place the blade of a small knife behind the cap.
- Page 8 Step 2: Attaching the baby seat or toddler seat 1. Insert the bolt through the bottom plate and then into the hole in the bottom bench. (photo A) 2. Thread both ends of the belt through the bottom hole in the toddler seat to approximately 7 cm from the end. (photo B) 3.
- Page 9 Step 3: Attaching the baby seat or toddler seat 1. Insert the bolt through the bottom plate and then into the hole in the bottom bench. 2. Attach the adjusting nut, but do not tighten it yet. 3. Now place the toddler seat so that it faces in right direction. 4.
- Page 10 EINBAUANLEITUNG BABYSCHALE / KINDERSITZ Vorbemerkungen Diese Anleitung zeigt dir, wie du einen Kindersitz anbringst. Die Montage der Babyschale funktioniert auf die gleiche Weise, es sei denn, der Babyschale liegen zusätzliche/anderslautende Informationen bei. Möchtest du lieber im Film sehen, wie du den Kindersitz oder die Babyschale montierst? Dann schau dir das Instruktionsvideo an https://youtu.be/-_lYh_Ll9oE Das findest du in der Verpackung •...
- Page 11 2. An der Stelle, wo der Kindersitz eingebaut werden soll, löst du die vorhandenen Gurte. BABBOE CURVE Beim Babboe Curve sind die Löcher bereits vorgebohrt, sodass nur noch die Kappen entfernt werden müssen. 1. Nimm ein kleines Messer und setze dieses hinter der Kappe an.
- Page 12 Schritt 2: Befestigen der Gurte an der Babyschale oder am Kindersitz 1. Nimm ein Gurtende und stecke dieses durch den Clip des Easy-Lock. Achte darauf, dass beide Enden gleich lang sind. (Abb. A) 2. Ziehe nun beide Gurtenden durch die unterste Öffnung des Kindersitzes und lass am Ende ca.
- Page 13 Schritt 3: Einbau der Babyschale oder des Kindersitzes 1. Stecke eine Schraube durch die untere Platte und dann durch das Bohrloch der untersten Sitzbank. 2. Schraube die Stellmutter auf, jedoch noch nicht festziehen. 3. Richte nun den Kindersitz in die gewünschte Richtung aus. 4.
-
Page 14: Outils Nécessaires
INSTRUCTIONS INSTALLATION SIÈGE COQUE BÉBÉ/ SIÈGE BAMBIN Remarques préalables Ce manuel montre comment installer le siège bambin. Le siège coque bébé s’installe de la même façon, à moins que des informations d’installation complémentaires/supplémentaires soient mentionnées. Vous préférez voir installer le siège bambin ou le siège coque bébé? Alors regardez la vidéo d’instruction https://youtu.be/-_lYh_Ll9oE L’emballage contient les pièces suivantes... -
Page 15: Installation
2. Détachez les ceintures incluses à l’endroit où le siège bambin doit être placé. BABBOE CURVE Les trous sont déjà perforés dans le Babboe Curve, il ne vous reste plus qu’à en extraire les bouchons. 1. Munissez-vous d’un couteau et placez-le derrière le bouchon. - Page 16 Étape 2: Installation des ceintures sur le siège bambin ou siège coque bébé 1. Prenez les ceintures à un bout et passez-les dans le fermoir du Easy Lock. Veillez à ce que les deux bouts soient de la même longueur. (foto A) 2.
- Page 17 Étape 3: Installation du siège coque bébé ou siège bambin 1. Passez une vis dans le profil inférieur puis à travers le trou dans le banc inférieur. 2. Placez la vis de réglage, mais ne la serrez pas encore complètement. 3.
- Page 20 • www.babboe.com • www.babboe.be www.babboe.de • www.babboe.fr • www.babboe.co.uk www.bakfietsen.com • www.babboecargobike.com info@babboe.nl, +31 (0)33 - 741 07 40...
