Auspacken

• Auspacken
- Packen Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf
(Post, Bahn oder Spedition)
• Lieferumfang
- Beheizbarer Magnetrührer
- Netzkabel
- Betriebsanleitung
- Schraubendreher
- Temperaturfühler PT 1000
- Schutzhaube
Bestimmungsgemäßer Gebrauch
• Verwendung
- Der Magnetrührer kann zum Mischen und/oder Erhitzen von Stoffen
verwendet werden.
• Verwendungsgebiet
Laborähnliche Umgebung im Innenbereich in Forschung, Lehre, Gewerbe
oder Industrie.
Der Schutz für den Benutzer ist nicht mehr gewährleistet:
- wenn das Gerät mit Zubehör betrieben wird, welches nicht vom Her-
steller geliefert oder empfohlen wird.
- wenn das Gerät in nicht bestimmungsgemäßem Gebrauch
entgegen der Herstellervorgabe betrieben wird.
- wenn Veränderungen an Gerät oder Leiterplatte durch Dritte vorge-
nommen werden.
6

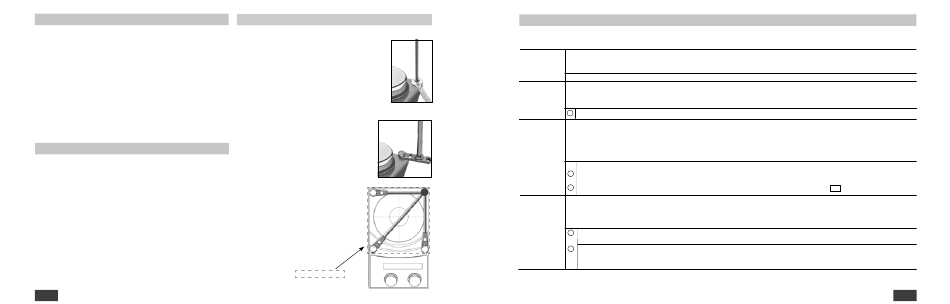

Montage Stativstab

Schraubstopfen (M) entfernen
Schutzkappe von Stativstab abziehen
Unterlegscheibe zwischen Gehäuse und Mutter legen
Stativstab von Hand bis zum Anschlag einschrauben
Mutter mit einem Gabelschlüssel SW17 anziehen
Zubehör mit Kreuzmuffen montieren
Hinweis: Beim Verwenden von Badbefesti-
gungsteilen mit einem Durchmesser von über
180 mm ist eine Stützstange mit einer Verlän-
gerung zu verwenden (siehe „Zubehör").
Kippgefahr!
Der Massenschwerpunkt des angeschloss-
enen Geräts darf nicht über den durch ein
gestricheltes Rechteck gekennzeichneten si-
cheren Bereich hinausragen.
Sicherer Bereich

Bedienung

Vor Inbetriebnahme Schutzfolie von der Aufstellplatte entfernen!

Geräteschalter (A) in OFF-Stellung bringen
Inbetrieb- 
Netzkabel in Netzbuchse (K) einstecken
nahme 
Geräteschalter (A) in ON- Stellung bringen
 Modus A ist eingestellt (siehe "Betriebsmodi")
 Motordrehzahl mit dem Bedienknopf (D) einstellen
Rühren

Der eingestellte Wert wird auf dem Display (F) angezeigt
 Start der Rührfunktion durch Drücken des Bedienknopf (D)

i Angezeigter Wert blinkt bis zum Erreichen der eingestellten Drehzahl

Einstellen der Sicherheitstemperaturgrenze (siehe "Sicherheitstemperaturgrenze einstellen bei RET")

Solltemperatur mit dem Bedienknopf (C) einstellen

Der eingestellte Wert wird auf dem Display (E) angezeigt

Einstellen des Temperatur-Regelmodus (siehe "Temperatur-Regelmodus einstellen bei RET")
Heizen

Start der Heizfunktion durch Drücken des Bedienknopfes (C) einstellen
Soll- und Ist- Temperatur wird im Wechsel auf dem Display (E) angezeigt:
„ Bei eingeschalteter Heizung leuchtet die LED (G), Solltemperaturanzeige LED (I) leuchtet
i

Solange die Temperatur der Aufstellfläche 50 °C überschreitet wird im Rühr- und Standby Betrieb auf dem Display (E)
i

Geräteschalter (A) in OFF-Stellung bringen
Anschluss

Kontaktstecker (L) abziehen
externer

Sicherheitskontaktthermometer oder Temperaturfühler PT 1000 mit Buchse (L) verbinden
Thermometer

Geräteschalter (A) in ON-Stellung bringen
(direkte
Temperaturfühler PT 1000  Die auf dem Display (E) angezeigte Ist-Temperatur des Temperaturfühlers entspricht der Mediumstemperatur.
i
Temperaturregel-
LED "externer Temperatursensor" (H) leuchtet
ung im Medium)
Kontatktthermometer z.B. ETS-D5  Bedienungsanweisung des Kontaktthermometers beachten LED (J) "Dezimalpunkt der Temperaturanzeige" leuchtet
i
Auf dem Display (E) wird bei angeschlossenem Kontaktthermometer nur noch die eingestellte Soll- Temperatur ange-
zeigt
angezeigt
HOt
