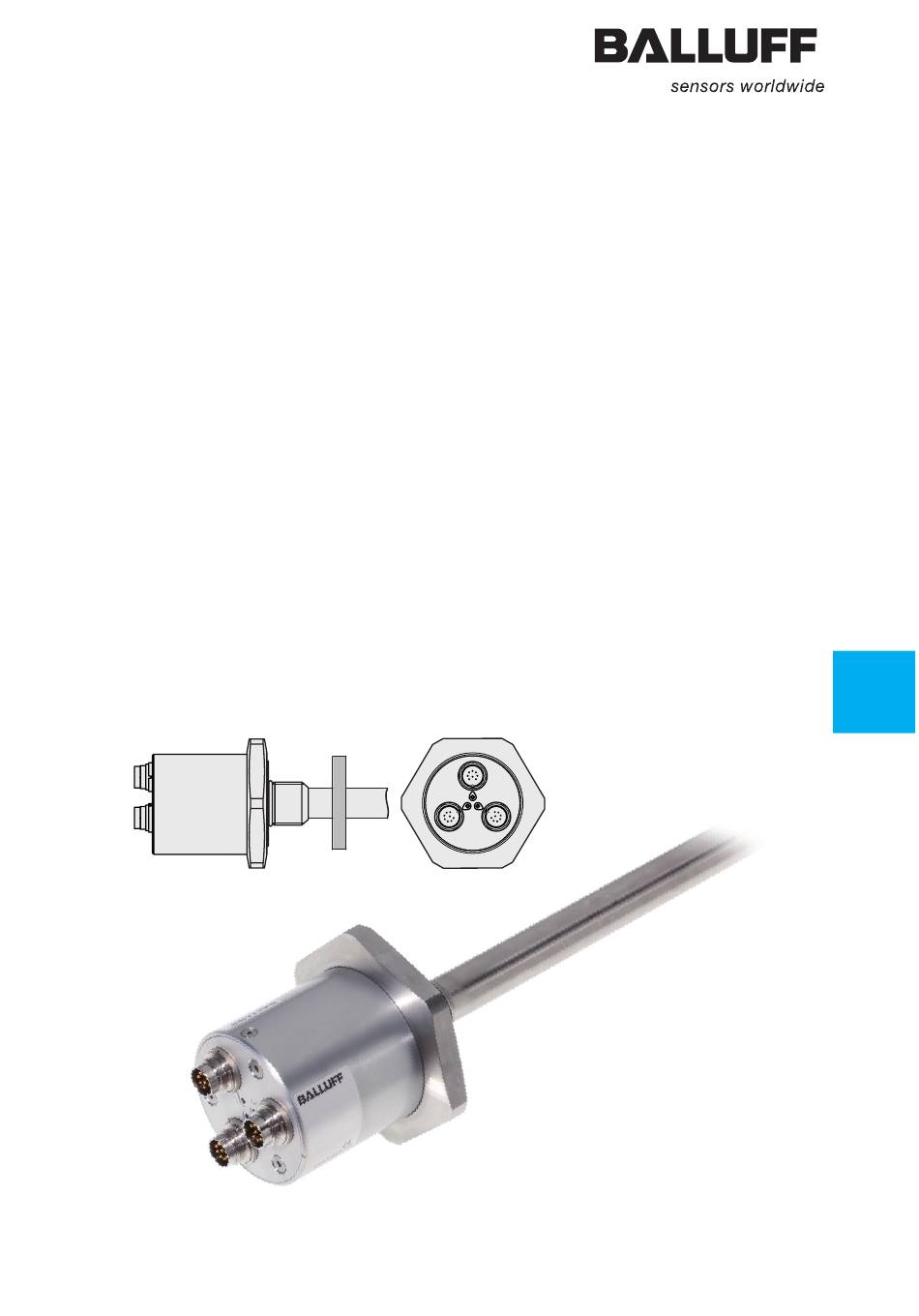

- Page 1 BTL7-A/C/E/G505-M_ _ _ _-TT2/3-S32/KA_ _/FA_ _ deutsch Kurzanleitung english Condensed guide français Notice résumée italiano Istruzioni brevi español Instrucciones breves 中文 简明指南...
- Page 2 Abmessungen und Funktion eingebaut. Die einwandfreie Funktion gemäß den Angaben Im Wegaufnehmer BTL7 befindet sich der Wellenleiter, in den technischen Daten wird nur mit original BALLUFF geschützt durch ein Edelstahlrohr. Entlang des Wellenlei Zubehör zugesichert, die Verwendung anderer Komponen ters wird ein Positionsgeber bewegt. Dieser Positionsgeber ten bewirkt Haftungsausschluss.
- Page 3 Einbau ACHTUNG Funktionsbeeinträchtigung Unsachgemäße Montage kann die Funktion des Wegauf nehmers beeinträchtigen und zu erhöhtem Verschleiß führen. ► Die Anlagefläche des Wegaufnehmers muss voll ständig an der Aufnahmefläche anliegen. ► Die Bohrung muss perfekt abgedichtet sein (ORing/ Flachdichtung). www.balluff.com deutsch...
- Page 4 Intended use A complete user's guide can be downloaded from the This micropulse transducer contains 2 or 3 independent Internet at www.balluff.com or requested via email from measuring units, depending on the version. The BTL7 service@balluff.de. Micropulse Transducer, together with a machine controller (e.g.
- Page 5 Improper installation can compromise the function of the transducer and result in increased wear. ► The mounting surface of the transducer must make full contact with the supporting surface. ► The bore must be perfectly sealed (Oring/flat seal). www.balluff.com english...
- Page 6 Utilisation conforme aux prescriptions Une notice d'utilisation détaillée est disponible sur le site Selon le modèle, ce capteur de déplacement Micropulse internet www.balluff.com ou sur demande par courriel à dispose de 2 ou 3 unités de mesure indépendantes. service@balluff.de. Couplé à une commande machine (p. ex. API), le capteur de déplacement Micropulse BTL7 constitue un système...
- Page 7 Un montage incorrect peut limiter le bon fonctionnement du capteur de déplacement et entraîner une usure prématurée. ► La surface d’appui du capteur de déplacement doit parfaitement couvrir la surface de réception. ► Le perçage doit être parfaitement étanche (joint torique / plat). www.balluff.com français...
- Page 8 Lungo la guida d'onda secondo le indicazioni dei dati tecnici è garantito soltanto viene spostato un datore di posizione. Questo datore di con accessori originali BALLUFF, l'uso di altri componenti posizione è collegato al componente dell'impianto del comporta l'esclusione della responsabilità.
- Page 9 Il montaggio non corretto può ostacolare il funzionamento del trasduttore di posizione e provocare una maggiore usura. ► La superficie di appoggio del trasduttore di posizione deve poggiare completamente sulla superficie di alloggiamento. ► Il foro deve essere perfettamente chiuso a tenuta (Oring/ guarnizione piatta). www.balluff.com italiano...
- Page 10 Uso debido Usted obtendrá un manual de instrucciones detallado Según la versión, este transductor de desplazamiento en la página de Internet www.balluff.com o por correo Micropulse incluye 2 ó 3 unidades de medida electrónico escribiendo a service@balluff.de. independientes. El transductor de desplazamiento Micropulse BTL7 forma un sistema de medición de...
- Page 11 Un montaje indebido puede mermar el funcionamiento del transductor de desplazamiento y causar un mayor desgaste. ► La superficie de contacto del transductor de desplazamiento debe coincidir completamente con la superficie de alojamiento. ► El orificio debe estar perfectamente hermetizado (junta tórica/junta plana). www.balluff.com español...
- Page 12 BTL7-A/C/E/G505-M_ _ _ _ -TT2/3-S32/KA_ _/FA_ _ 微脉冲位移传感器 – 杆状结构 文件编号 此 CE 标志证明，我方产品符合当前 EMV 指 E227256 令的要求。 下载详细说明书 使用规定 请登录我们公司网站 www.balluff.com 获取详细的操作 根据说明，不同型号的微脉冲位移传感器包含有 2 个或 3 说明书，或通过电子邮件向我们索取。邮箱地址为 个独立的测量单元。 BTL7 外置式微脉冲位移传感器与设 备控制器（例如PLC）组成一套行程测量系统。通常在使 service@balluff.de。 用过程中将其集成于设备或系统内部。依据技术资料的说 明，我们仅对使用 BALLUFF 原装配件的情况下提供质量 尺寸与功能 保证，若使用任何其他的零部件都可能会使质量保证失 波导管位于位移传感器 BTL7 中，外面套有不锈钢管，起...
- Page 13 导线安装（可能产生寄生干扰）。电缆必须无张力安装。 行。 ► 请务必遵守设备或系统制造商的安全说明。 静态布线的弯曲半径 固定布线的弯曲半径必须保持五倍以上的电缆直径。 1. 检查固定插座上的接口和电极是否正确。更换破损 接口。 电缆长度 2. 接通系统。 BTL7-A/G 最长 20 m 1) 3. 定期检查测量值和设置的参数（特别是在由制造商更 BTL7-C/E 最长 50 m 1) 换位移传感器或维修之后）。如若可能仍需重新设置 位移传感器。 1) 前提条件：结构、屏蔽装置和布线排除外部干扰场的情况下。 安装 注意 功能故障 错误的安装将会导致位移传感器的功能受到影响，并可 能加大设备损坏。 ► 位移传感器的装置表面必须完全置于传感接收器的 平面上。 ► 钻孔必须完全密封（环形/平面密封）。 中文 www.balluff.com...
- Page 16 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
