alre RTBSB-001.500 Manual

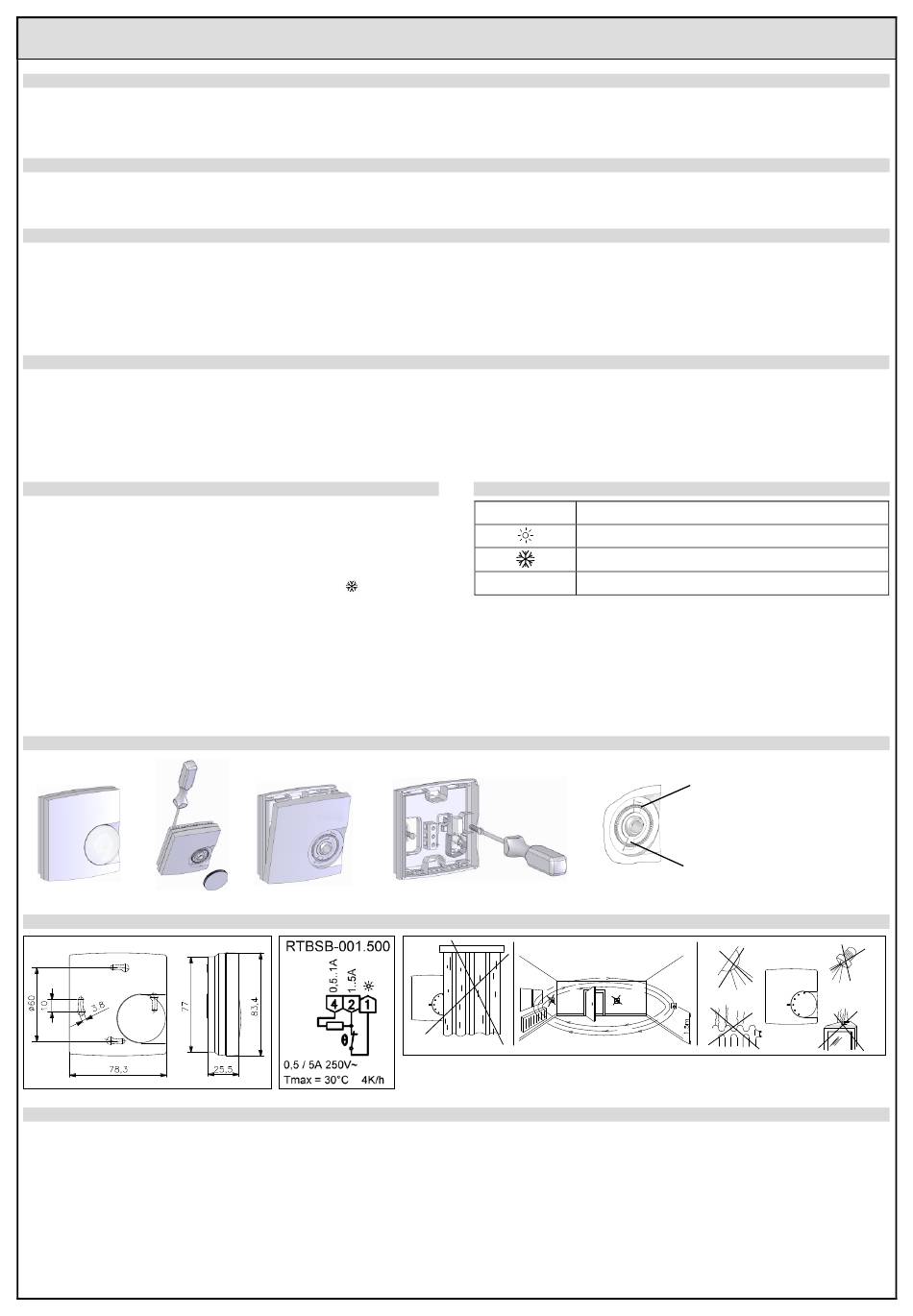

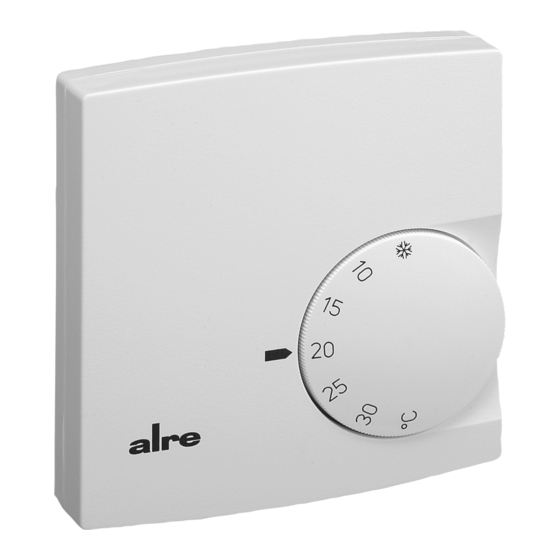

RTBSB-001.500 - 2-Draht Raumtemperaturregler Bimetall
Sicherheitshinweis
Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem entsprechenden Schaltbild im Gehäusedeckel / auf dem Gehäuse / in der
Bedienungsanleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Nach der Installation ist der Betreiber, durch die
ausführende Installationsfirma, in die Funktion und Bedienung der Regelung einzuweisen.
Die Bedienungsanleitung muss für Bedien- und Wartungspersonal an frei zugänglicher Stelle aufbewahrt werden.
1. Anwendung
Dieser Raumtemperaturregler wurde speziell für die Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels entwickelt. Für
andere, vom Hersteller nicht vorherzusehende Einsatzgebiete, sind die dort gültigen Sicherheitsvorschriften zu beachten. Eignung hierfür siehe Punkt 8.
Gewährleistung.
2. Funktionen
Der Raumtemperaturregler erfasst mit einem innenliegenden Bimetallfühler die Raumtemperatur und regelt entsprechend dem eingestellten Sollwert.
Thermische Rückführung
Bei Anschluss einer Heizlast von 0,5...1A (Klemme 4) wird mittels einer thermischen Rückführung der Regler rechtzeitig zum Ausschalten angeregt, da
während des Heizvorgangs der Regler die Raumtemperatur erst relativ spät erfasst. Bei Anschluss einer Heizlast von 1...5A (Klemme 2) wird dies mittels
Eigenerwärmung durch den Laststrom erreicht.
Bereichseinengung
Mittels der sich unter dem Knopf befindlichen Einstellfahnen kann der Einstellbereich mechanisch begrenzt werden. (Siehe Punkt 6.).
3. Montage/Anschluss
Der einfacheren Montage wegen wird der Regler geöffnet ausgeliefert. Die Montage auf eine Unterputzdose wird empfohlen, kann aber auch auf ebenen
nichtleitfähigen Untergrund erfolgen. Das Öffnen und Schließen erfolgt wie in Punkt 6. beschrieben. Zunächst Knopf abnehmen, Häkchen mit einem
Schlitzschraubendreher leicht nach innen drücken und Reglerkappe nach unten aufklappen. Die Lüftungsschlitze dürfen nicht verschlossen werden, da dies zu
einer fehlerhaften Regelung führt. Abhängig von der Heizlast erfolgt der Anschluss der ankommenden Phase an Klemme 2 (1...5A) oder Klemme 4 (0,5...1A).
Achtung: Der Regler ist für übliche Verunreinigungen in Wohn- und Büroräumen geeignet. Unverhältnismäßiger Schmutz und Staub während der
Installations- oder Renovierungsarbeiten kann die Kontakte verschmutzen und zur Nichtfunktion des Reglers führen. In diesem Fall sind die Kontakte von einer
Elektrofachkraft zu reinigen. Dies kann zum Beispiel durch Ausblasen oder durch reinigen mittels eines trockenen Pinsels geschehen.
4. Technische Daten
Fühlerelement:
Betriebsspannung:
Schaltvermögen:
Regelbereich:
Schaltdifferenz:
Skala:
max. zulässige Temperatur-
änderungsgeschwindigkeit
der Regelstrecke:
Schutzart:
Montage
Schutzklasse:
Max. Luftfeuchtigkeit:
Gehäusematerial und -Farbe:
6. Installationshinweise
7. Maßzeichnung / Anschlussschaltbild / Installationshinweise
8. Gewährleistung
Die von uns genannten technischen Daten wurden unter Laborbedingungen nach allgemein gültigen Prüfvorschriften, insbesondere DIN-Vorschriften, ermittelt.
Nur insoweit werden Eigenschaften zugesichert. Die Prüfung der Eignung für den vom Auftraggeber vorgesehenen Verwendungszweck bzw. den Einsatz
unter Gebrauchsbedingungen obliegt dem Auftraggeber; hierfür übernehmen wir keine Gewährleistung. Änderungen vorbehalten.
Stand 11.2015 (14/036)
Bimetall „Öffner", Typ 1C
230 V, 50 Hz
0,5 ... 1A bzw. 1...5A (siehe
Punkt 7. Anschlussschaltbild)
5 ... 30°C
ca. 0,5 K (lastabhängig)
Merkziffernskala ( 2 3 ● 5 6)
4 K/h
IP30 nach entsprechender
II nach entsprechender Montage
95%rH, nicht kondensierend
Kunststoff ABS, reinweiß
(ähnlich RAL 9010)
5. Klemmen- und Bediensymbole
Symbol Bedeutung
Ausgang Heizen
Frostschutz ( ca. 5°C, Skala)
●
Temperatur-Wohlfühlpunkt (Skala)
1
Einstellfahne
für maximalen
Temperaturwert
Einstellfahne
für minimalen
Temperaturwert
4 21 042 00
