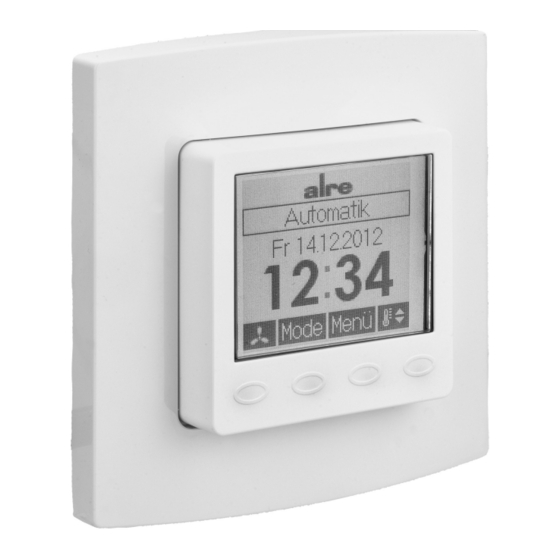

alre KTRRUu 217.456 Operating Instructions Manual

Universal, 230v ac/24v ac / dc
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
D
Universeller Klimaregler
Operating Instructions
GB
for Universal Temperature Controller
KTRRUu 217.456 – 230 V AC
KTRRUu 257.456 – 24 V AC / DC
Stand 11.2013
1
5 21 719 02

Advertisement

Chapters

Table of Contents
loading

Summary of Contents for alre KTRRUu 217.456

  • Page 1 Bedienungsanleitung Universeller Klimaregler Operating Instructions for Universal Temperature Controller KTRRUu 217.456 – 230 V AC KTRRUu 257.456 – 24 V AC / DC Stand 11.2013 5 21 719 02...

  • Page 2: Table Of Contents

    Erstinbetriebnahme ..........19 Anschlussschaltbild und Technische Daten 230V AC Version (KTRRUu 217.456) . . 20 Anschlussschaltbild und Technische Daten 24V AC / DC Version (KTRRUu 257.456) .

  • Page 3: Anwendung

    2. Anwendung Dieser Unterputzregler wurde speziell zur zeitabhängigen Heiz-/Kühlregelung in 2- und 4-Rohr- Leitungssystemen für Hotel-, Wohn- und Geschäftsräume entwickelt. Er ist sowohl für stromlos geschlossene als auch stromlos offene Ventilstellantriebe geeignet. Dabei kann das Gerät als Klimaregler, als Heizungsregler oder als Kühlungsregler mit und ohne Lüfter eingesetzt werden. Ist der Ausgang O2 als Ausgang ECO konfiguriert (siehe 6.6), so schaltet während der ECO-Zeiten dieser Ausgang (Konfiguration Wirkweise siehe 6.7) und es werden angeschlossene Regler in den ECO-Betrieb geschaltet (siehe 9.

  • Page 4: Temporäre Solltemperatureinstellung

    4.1 Temporäre Solltemperatureinstellung Solltemperatur +/- 0,5 K Übernahme der Werte / Rückkehr zum Regelbetrieb Nach ca. 5 Sekunden ohne Tastenbetätigung erfolgt eine automatische Rückkehr in den Regelbetrieb. Der veränderte Temperaturwert wird dabei übernommen. Der eingestellte Solltemperaturwert gilt, bis die Betriebsart gewechselt wird (manuell oder automatisch nach Schaltuhr), die Urlaubs- oder Partyfunktion gestartet bzw.

  • Page 5: Auswahl Der Betriebsart / Frostschutz

    4.3 Auswahl der Betriebsart / Frostschutz Eine Betätigung der Tastfläche führt zu einem Wechsel der Betriebsart in der dargestellten Reihenfolge: – Automatik (automatische Regelung nach eingestelltem Tagesprogramm – siehe 5.4 / 5.5) – Komfort (dauerhafte Regelung auf Komfort-Temperatur – siehe 5.4) –...

  • Page 6: Hauptmenü

    5. Hauptmenü Untermenü Untermenü Untermenü Untermenü Untermenü Party Urlaub Uhrzeit Datum Temperatur siehe 5.1 siehe 5.2 siehe 5.3 siehe 5.3 siehe 5.4 Das Hauptmenü wird mit Taste beendet.
  • Page 7 5. Hauptmenü Untermenü Untermenü Untermenü Tagesprogramm Tagesprogramm Information Einstellungen „Heizen“ „Kühlen“ siehe 5.6 siehe 5.7 siehe 5.5 siehe 5.5 Aufruf Expertenmenü siehe 6. Ist der Regler als Heizen/Kühlen-Regler konfiguriert (siehe 6.2), können separate Tagesprogramme für den Heizbetrieb und Kühlbetrieb erstellt werden. Ist der Regler als Heizen-Regler oder Kühlen- Regler konfiguriert, steht nur die jeweilige Einstellfunktion zur Verfügung.

  • Page 8: Untermenü Party

    5.1 Untermenü Party Partydauer +/- 15 Minuten Abbruch der Eingabe / Rückkehr ins Hauptmenü Start der Partyfunktion Mit Betätigung der Tastfläche wird die Partyfunktion gestartet. Bei Erreichen der eingegebe- nen Zeit erfolgt automatisch ein Wechsel in die vorherige Betriebsart. Die Partyfunktion kann durch Betätigung der Tastfläche jederzeit beendet werden.

  • Page 9: Einstellen Der Uhrzeit / Des Datums

    5.3 Einstellen der Uhrzeit / des Datums Stunde +/- 1 Abbruch der Eingabe / Rückkehr ins Hauptmenü Wechsel zu Eingabe Minute Die Eingabe der Minuten erfolgt analog zur Eingabe der Stunden. Wurde die Einstellung der Minuten geändert, erfolgt mit Betätigung der Taste die Übernahme der Werte sowie die Rückkehr ins Hauptmenü.
  • Page 10 5.4 Eingabe der Solltemperaturen „Heizen“, „Kühlen“ (nur wenn die jeweilige Funktion aktiviert ist) Eingabe ECO-Temperatur ECO-Temperatur +/- 0,5 K Abbruch der Eingabe / Rückkehr ins Hauptmenü Bei Eingabe ECO-Temperatur „Heizen“ und aktivierter Kühlfunktion erfolgt Wechsel zur Eingabe Komfort-Temperatur „Kühlen“, sonst Übernahme des Wertes und Rückkehr ins Hauptmenü...

  • Page 11: Eingabe Der Tagesprogramme

    5.5 Eingabe der Tagesprogramme „Heizen“, „Kühlen“ (nur wenn die jeweilige Funktion aktiviert ist) Auswahl der Komfort- ( ) bzw. ECO-Zeiten ( _ ) Position +/- 15 Minuten Beenden der Eingabe. Wurden keine Änderungen vorgenommen erfolgt eine Rückkehr zur Auswahl des Wochentags, sonst Wechsel zur Bestätigung der Eingaben Wechsel zwischen Komfort- und ECO-Zeiten Werkseinstellung Komfortzeiten „Heizen“:...

  • Page 12: Information

    5.5 Eingabe der Tagesprogramme Übernahme der Eingabe für andere Wochentage Auswahl vor / zurück Keine Übernahme der Eingabe / Rückkehr zur Auswahl des Wochentages Übernahme der Eingabe für den (die) ausgewählten Wochentag(e). 5.6 Information Anzeige QR-Code: Wenn diese Funktion vorhanden ist, können über die im QR-Code kodierte Internetadresse weitere Informationen zu diesem Regler abgerufen werden.
  • Page 13 5.7 Einstellungen Folgende Funktionen sind verfügbar: 5.7.1.Tastensperre Die Tastensperre wird ca. 2 Minuten nach der letzten Berührung einer Tastfläche aktiv und das Schlüsselsymbol wird im Display angezeigt. Um die Tastflächen wieder zu aktivieren, muss eine beliebige Tastfläche ca.10 Sekunden lang berührt werden. Werkseinstellung: Aus 5.7.2.

  • Page 14: Expertenmenü

    5.7.6 Anzeigeinhalt Es kann zwischen folgenden Anzeigeinhalten gewählt werden: 1. Zeit 2. Temperaturen 3. Zeit & Temperaturen im Wechsel Werkseinstellung: Zeit & Temperaturen im Wechsel 5.7.7 Werkseinstellungen Hier werden folgende Inhalte auf die Werkseinstellungen zurückgesetzt: – die Tagesprogramme, – die Komfort-Temperatursollwerte („Heizen“ / „Kühlen“), –...
  • Page 15 6.4 Lüfterausgang O3 Es kann zwischen der Funktion AUS, Nachlauf 10 Minuten oder Permanent gewählt werden. Weiterhin kann hier die minimale Drehzahl des Lüfters in 10 Stufen zwischen 0 und 9 eingestellt wer- den. Ist ein minimaler Drehzahlwert eingestellt, so entfällt die Funktion AUS. In Abhängigkeit von den Einstellungen liegt am Ausgang O3 eine Spannung von 0 - 10 V (SELV) an.
  • Page 16 Eingang ECO: Wird ein Kontakt (siehe 9. – Anschluss-Schaltbild 230 V AC Version bzw. 10. – Anschlusschaltbild 24 V AC / DC Version) zwischen den Eingangsklemmen entsprechend der eingestellten Wirkweise geschaltet, wechselt der KTRRUu in die Betriebsart ECO. Dies wird mit der Titelzeile „extern ECO“ angezeigt.
  • Page 17 6.6 Funktion der Ausgänge O1 und O2 Die von dem ausgewählten Reglertyp und vom Rohrsystem abhängigen Funktionen der Ausgänge O1 und O2 sind in nachfolgender Tabelle aufgeführt. Heizen/Kühlen Heizen Kühlen 2-Rohr 4-Rohr Heizen Heizen/Kühlen Kühlen Ausgang ECO Ausgang AUS Beide Ausgänge können an den gewünschten Ventiltyp oder Aktortyp angepasst werden. NO = Normally Open / stromlos offen (Werkseinstellung) NC = Normally Closed / stromlos geschlossen Ausgang ECO:...
  • Page 18 6.7 Konfiguration der Wirkweise der Ein- und Ausgänge Beispiele für Konfiguration der Wirkweise der Eingänge I1 und I2 sowie des Ausgangs O2. 230 V AC Version (KTRRUu 217.456) Kühlen wenn Wenn Regler Aus Kontakt an I2 kein Potential am offen Ausgang O2 Kühlen wenn...

  • Page 19: Montage/Anschluss

    55 mm Gehäusedeckel ist ebenfalls für diverse Schalterprogramme geeignet. Bei Mehrfachrahmen ist der Regler immer an unterster Stelle zu montieren. 230V AC Version (KTRRUu 217.456): Achtung, vor Installation Netzspannung allpolig abschalten! 24V AC / DC Version (KTRRUu 257.456): Achtung, vor Installation Versorgungsspannung abschalten! Der elektrische Anschluss erfolgt gemäß...
  • Page 20 9. Anschlussschaltbild 230 V AC Version (KTRRUu 217.456)
  • Page 21 Wichtiger Hinweis für 230V AC Version (KTRRUu 217.456)! Die Einzeladern der Netzspannungsversorgung und der Fühler- bzw. Lüfterleitungen sind durch Setzen je eines Kabelbinders gegen Verlagerung zu sichern. Hierbei ist auf einen möglichst kurzen Abstand, maximal jedoch 15 mm, zwischen Kabelbinder und Netzanschluss bzw. Fühlerklemmen zu achten.
  • Page 22 9. Technische Daten 230 V AC Version (KTRRUu 217.456) Betriebsspannung: 230 V~, 50Hz Fühler: NTC – intern NTC 47kΩ – extern anschließbar Taupunktsensor Schaltkontakt: 2 Relais / Schließer Schaltvermögen: je 3 (0,5) A / 230 V~, max. 5 Ventilantriebe je Ausgang Analoger Ausgang: 0 -10 V (SELV), max.
  • Page 23 10. Anschlussschaltbild 24 V AC / DC Version (KTRRUu 257.456)
  • Page 24 10. Technische Daten 24 V AC / DC Version (KTRRUu 257.456) Betriebsspannung: 24 V AC / DC, Schutzkleinspannung Fühler: NTC – intern NTC 47kΩ – extern anschließbar Taupunktsensor Schaltkontakt: 2 Relais / Schließer Schaltvermögen: je 3 (0,5) A / 24 V AC/DC, max. 5 Ventilantriebe je Ausgang Analoger Ausgang: 0 -10 V (SELV), max.

  • Page 25: Maßzeichnung

    11. Maßzeichnung...

  • Page 26: Fühlerfehler / Notbetrieb

    Prüfung der Eignung für den vom Auftraggeber vorgesehenen Verwendungszweck bzw. den Einsatz unter Gebrauchsbedingungen obliegt dem Auftraggeber; hierfür übernehmen wir keine Gewährleistung. Änderungen vorbehalten. ALRE-IT Regeltechnik GmbH · Richard-Tauber-Damm 10 · D-12277 Berlin Tel.: +49(0)30 / 399 84-0 · Fax: +49(0)30 / 391 70 05 · mail@alre.de · www.alre.de...
  • Page 28 ....... . . 45 Connection diagram and technical data of the 230V AC model (KTRRUu 217.456) . 46 Connection diagram and technical data of the 24V AC / DC model (KTRRUu 257.456) .

  • Page 29: Application / Functional Description

    2. Application / functional description This flush-mounted controller has been devised for the time-dependent control of the cooling/heating operations performed by 2- and 4-pipe systems existing in hotels, living spaces and/or business premises. It suits for the control of both normally closed and normally open valve actuators. It has been designed to perform its control operations as room climate controller, heating or cooling control- ler either without or in combination with a fan.

  • Page 30: Temporary Set Temperature Setting

    4.1 Temporary set temperature setting Set temperature +/- 0.5 K Confirm settings, return to normal control mode If no key has been activated within a period of approx. 5 seconds, the system returns to normal control mode again. The changed temperature value is being taken over and imported. The adjusted set tempera- ture continues to be effective until the moment the operating mode is changed, no matter if changing manu- ally or automatically after triggering by the switch clock.

  • Page 31: Selection Of The Operating Mode / Antifreezing Function

    4.3 Selection of the operating mode / antifreezing function Actuating the touch key allows to change the operating mode in the order shown below: – Automatic (automatic control in dependence on the adjusted weekday program – see 5.4 / 5.5) –...

  • Page 32: Main Menu

    5. Main menu Submenu Submenu Submenu Submenu Submenu Party Holiday Time Date Temperature see 5.1 see 5.2 see 5.3 see 5.3 siehe 5.4 Actuating the key terminates the main menu.
  • Page 33 5. Main menu Submenu Submenu Submenu Weekday program Weekday program Information Settings “Heating” “Cooling” see 5.6 see 5.7 see 5.5 see 5.5 Calling of the experts menu see 6. If the controller has been configured for heating/cooling control applications (see 6.2), separate weekday programs for both heating and cooling mode control operations can be created.

  • Page 34: Submenu Party

    5.1 Submenu Party Party end +/- 15 minutes Returning to main menu without saving entered data Starting the party function Actuating the touch key starts the party function. The temperature remains fixed until to the attaining of the entered time. Once this time has been attained, the system changes over to opera- tion in the previous mode.

  • Page 35: Setting Of The Time / The Date

    5.3 Setting of the time / the date Hour +/- 1 Returning to main menu without saving entered data Changing to the minute entry display For the entry of the minutes proceed in the same manner as explained above with regard to the entry of the hours.
  • Page 36 5.4 Entry of the set temperatures “heating” and “cooling” (only with the related function activated) plus entry of the ECO temperature ECO temperature +/- 0.5 K Returning to main menu without saving entered data When entering the “heating” ECO temperature with the cooling function activated, the system changes over to the display for the entry of the “cooling”...

  • Page 37: Entry Of The Weekday Programs

    5.5 Entry of the set temperatures “heating” and “cooling” (only with the related function activated) plus selection of the comfort ( and ECO ( _ ) times Position +/- 15 minutes Termination of entries. If no changes have been made, the system returns to the display for the selection of the weekday.

  • Page 38: Information

    5.5 Entry of the weekday programs Import of the entries made with regard to other weekdays Selection forward / backward Returning to the weekday selection display without saving the entered data Confirm settings with respect to the selected weekday(s). 5.6 Information Indication of the QR code: The internet address coded in the QR code allows to access further information on this controller so long as this function is available.
  • Page 39 5.7 Settings The following functions are available: 5.7.1. Keylock The keylock is activated 2 minutes after actuating any of the touch keys. The key icon appears on the display to indicate this locked state. Actuating and holding any of the keys depressed for 10 seconds reactivates the touch keys.

  • Page 40: Experts Menu

    5.7.6 Display indications The following indications can be selected: 1. Time 2. Temperature 3. Time & temperature (alternating) Factory setting: Time & temperature (alternating) 5.7.7 Factory settings The following factory settings can be reactivated: – The weekday programs – The comfort temperature set values (“heating/cooling”) –...
  • Page 41 6.4 Fan output O3 The following functions can be selected: OFF , “fan overrun (10 min.)” and “continuous operation”. In addition, the minimum speed of the fan can be set here by selecting one of the stages within a range from 0 to 9.
  • Page 42 ECO input: If switching a contact (see section 9., “Connection diagram of the 230 V AC model” or section 10., “Connection diagram of the 24 V AC / DC model”) between the input terminals in compliance with the adjusted mode of operation, the KTRRUu changes over to operation in ECO mode. The caption “extern ECO”...
  • Page 43 6.6 Functions available via outputs O1 and O2 The functions available via inputs O1 und O2 including their dependencies on the selected controller type and pipe system can be learned from the table below: Heating/Cooling Heating Cooling 2-pipe 4-pipe Heating Heating/Cooling Cooling ECO output...
  • Page 44 6.7 Configuration of the mode of action of the in- and outputs Input I1 and I2 and output O2 configuration examples regarding their mode of action 230 V AC model (KTRRUu 217.456) Cooling if With controller contakt open in OFF no potential...

  • Page 45: Mounting / Connection

    If using multi- ple frames, the controller needs always to be mounted in the lowest position. CAUTION (230V AC model KTRRUu 217.456): Prior to performing any installation works, always make sure to dis- connect the mains voltage at all poles! CAUTION (24V AC / DC model KTRRUu 257.456): Prior to...
  • Page 46 9. Connection diagram of the 230 V AC model (KTRRUu 217.456)
  • Page 47 Important advice concerning the 230 V AC model (type KTRRUu 217.456)! The single power supply wires, including those of the sensors and fans should be protected against shifting by fixing one cable tie each as shown here below. In doing so, care must be taken to ensure that the distance between the cable tie and the mains voltage or sensor terminals is as short as possible (maximum 15 mm).

  • Page 48: Connection Diagram And Technical Data Of The 24V Ac / Dc Model (Ktrruu 257.456)

    10. Connection diagram and dimensioned drawing of the 24 V AC / DC model (KTRRUu 257.456)
  • Page 49 10.Technical data of the 230 V AC model (KTRRUu 217.456) Operating voltage: 24 V AC / DC (safety extra-low voltage) Sensor: NTC – internal type; NTC 47kΩ – externally connectable Dew point sensor Switching contact: 2 relays (make contact) Switching capacity: 3(0.5)A in each case / 24 V AC/DC (max.

  • Page 50: Dimensioned Drawing

    11. Dimensioned drawing...

  • Page 51: Sensor Faults / Emergency Operation

    12. Sensor faults / emergency operation An indicator lamp blinks red and a corresponding error message appears on the display as soon as a sensor fault is detected. Internal sensor defective: Without external sensor operation in emergency mode With external sensor and efficiency execution of control operations based on the data ratio of internal in relation to external delivered by the external sensor...

  • Page 52: Warranty

    We refuse to grant any warranty with regard thereto. Subject to change without notice. ALRE-IT Regeltechnik GmbH · Richard-Tauber-Damm 10 · D-12277 Berlin Phone: +49(0)30 / 399 84-0 · Fax: +49(0)30 / 391 70 05 · mail@alre.de · www.alre.de...
