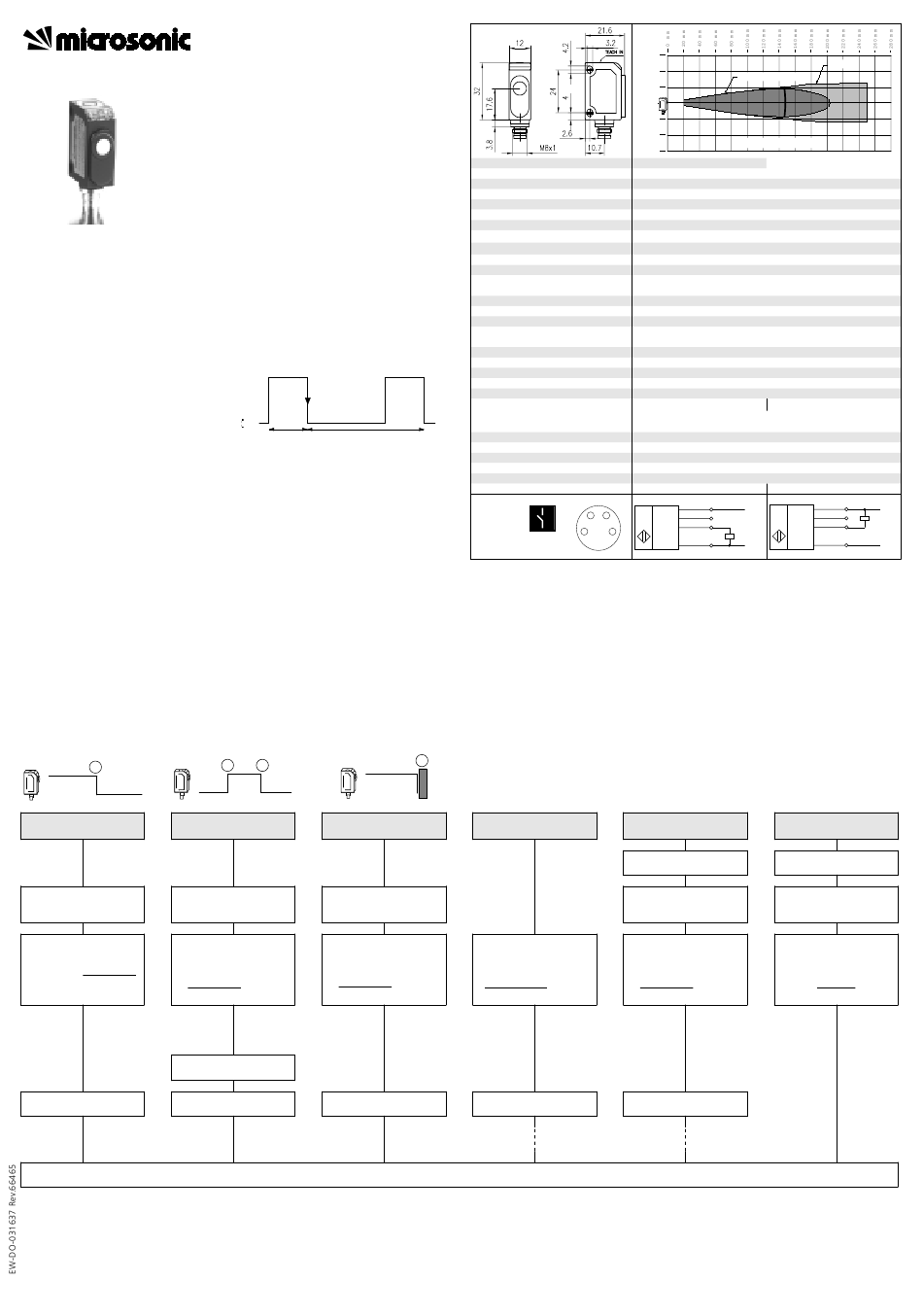

Microsonic zws-15/CD/HV/QS Operating Instructions

Ultraschall-Sensorik
Bedienungsanleitung

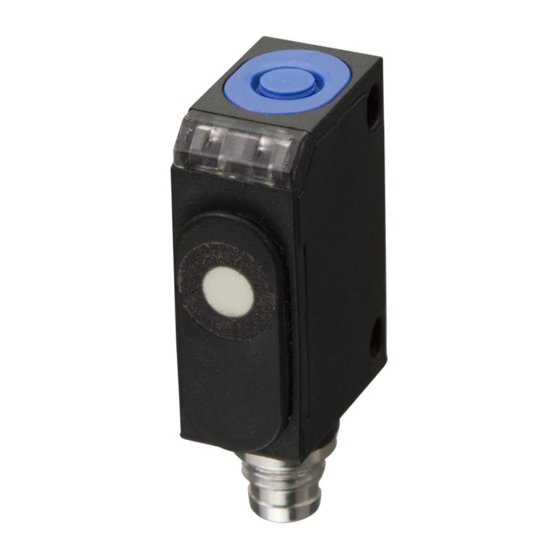

zws-15/CD/HV/QS
zws-15/CE/HV/QS
Ultraschall-Näherungsschalter
mit einem Schaltausgang
Sicherheitshinweise
Vor der Inbetriebnahme die Be-
I
triebsanleitung lesen.
Anschluss, Montage und Einstel-
I
lungen nur durch Fachpersonal.
Kein Sicherheitsbauteil gemäß
I
EU-Maschinenrichtlinie.
Bestimmungsgemäße Verwen-
dung
Die Ultraschallsensoren der zws-Fa-
milie werden zum berührungslosen
Erfassen von Objekten eingesetzt.
Montage
Sensor am Einbauort montieren.
I
Anschlusskabel an den M8-Gerä-
I
testecker anschließen.
1
1)
Schaltpunkt einstellen
➀
Objekt bei
positionieren
Taste ca. 3 s drücken, bis Taste ca. 3 s drücken, bis
beide LEDs gleichzeitig
blinken gleichzeitig blinken
Beide LEDs: blinken Beide LEDs:
wechselseitig
Taste ca. 1 s drücken Taste ca. 1 s drücken
Technische Änderungen vorbehalten, die technischen Daten sind beschreibend und stellen keine Zusicherung von
Eigenschaften dar.
Inbetriebnahme
Spannungsversorgung einschalten.
I
Einstellung gemäß Diagramm.
I
Betrieb
Der Sensor kennt drei Betriebsarten
Betrieb mit einem Schaltpunkt
I
Fensterbetrieb
I
Reflexions-Schranke
I
Synchronisation
Es können beliebig viele Sensoren
miteinander synchronisiert werden.
Am Sync-Eingang ein
I
Rechtecksignal anlegen,
Pulsbreite t > 150 µs,
i
Wiederholrate t = 8 ms...1 s.
p
Ein High-Pegel am Sync-Eingang
deaktiviert den Sensor.
Sensor inaktiv
+U
B
Start Messung
-U
B
t > 150 µs 8 ms < t < 1 s
i p
Externes Synchronisationssignal
Wartung
microsonic-Sensoren sind wartungs-
frei. Bei starken Schmutzablagerun-
gen empfehlen wir, die weiße Sen-
soroberfläche zu reinigen.
Betriebsarten abfragen
Im Normalbetrieb Taste kurz be-
I
tätigen.
Die grüne LED erlischt für 1 s und
zeigt dann die Betriebsart:
1 x blinken = Betrieb mit einem
Schaltpunkt
2 x blinken = Fensterbetrieb
3 x blinken = Reflexions-Schranke
1 2
Fensterbetrieb
Zweiweg-Reflexions-
1)
schranke einstellen
einstellen
➀
Objekt bei Reflektor bei
positionieren positionieren
Taste ca. 3 s drücken, bis
beide LEDs beide LEDs
gleichzeitig blinken
blinken Beide LEDs:
wechselseitig
➁
Objekt bei
positionieren
Taste ca. 10 s drücken
(grüne LED an, gelbe LED zeigt den Schaltzustand)
Betriebstastweite
Öffnungswinkel der Schallkeule
Ultraschall-Frequenz
Auflösung, Abtastrate
Wiederholgenauigkeit
Betriebsspannung U
Leerlaufstromaufnahme
Schutzart nach EN 60 529
Anzeigeelemente
Sensor inaktiv
Betriebstemperatur
Bereitschaftsverzug
Normenkonformität
1) Schallgeschwindigkeit nicht temperaturkompensiert. Temperaturdrift des Schaltpunktes berücksichtigen
(z. B. für 10°C Umgebungstemperaturänderung 1,7 % größeren Schaltpunkt lernen).
Nach 3 s Pause zeigt die grüne LED
die Ausgangsfunktion:
1 x blinken = Schließerfunktion
2 x blinken = Öffnerfunktion
CE
89/336/EWG
1
Öffner/Schließer
einstellen
➀
Taste ca. 13 s drücken,
bis beide LEDs
wechselseitig blinken
blinken Grüne LED: blinkt
wechselseitig
Gelbe LED: an: Schließer
aus: Öffner
Zum Ändern der Einst.
Taste ca. 1 s drücken
10 s warten
Normalbetrieb
microsonic GmbH • Hauert 16 • D-44227 Dortmund • Tel: +49 2 31 / 97 51 51-0 • Fax: +49 2 31 / 97 51 51-51
60 m m
40 m m
20 m m
0 m m
20 m m
40 m m
60 m m
Blindzone 20 mm
150 mm
Grenztastweite 250 mm
Siehe Erfassungsbereich
380 kHz
0,20 mm
± 0,15 %
Genauigkeit
Temperaturdrift 0,17 %/°C
20 - 30 V DC, verpolfest
B
Restwelligkeit ±10 %
< 25 mA
Gehäuse ABS, Ultraschallwandler:
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
Anschlussart Vierpoliger M8-Rundsteckverbinder
Einstellelemente Teach-in-Taster
LED grün (Betrieb)
LED gelb (Schaltzustand)
Parametrisierbar Nein
Synchronisation Ja, extern
-20°C bis +70°C
Lagertemperatur -40°C bis +85°C
Gewicht 10 g
pnp, U -2 V
Schaltausgang
B
I = 200 mA
max
Schließer/Öffner einstellbar, kurzschlussfest
Schalthysterese 2 mm
Schaltfrequenz 25 Hz
Ansprechverzug 40 ms
< 300 ms
EN 60947-5-2
Bezeichnung zws-15/CD/HV/QS
1
2
4
2 U
4
1 3
3
Teach-in Taste
sperren/freigeben
Spannung
abschalten
Mit gedrückter Taste
Betriebsspannung
zuschalten
Taste ca. 3 s gedrückt
halten, bis beide LEDs
gleichzeitig blinken
Grüne LED: blinkt
Gelbe LED: an: Taste freigeschaltet
aus: Taste gesperrt
Zum Ändern der Einst.
Taste ca. 1 s drücken
10 s warten
Platte
Rundstab (10 mm Ø)
150 mm
Erfassungsbereich
*B4716*
1)
npn, -U +2 V
B
zws-15/CE/HV/QS
1
+U
+U
B B
2
Sync
Sync
U
4
3
-U
-U
B B
Zurück zur Werks-
einstellung
Spannung
abschalten
Mit gedrückter Taste
Betriebsspannung
zuschalten
Taste ca. 13 s gedrückt
halten, bis grüne LED
leuchtet
