DINUY DM KNT 002 Quick Start Manual

ESPECIFICACIONES TÉCNICAS
DM KNT 002
DESCRIPCIÓN
180 o

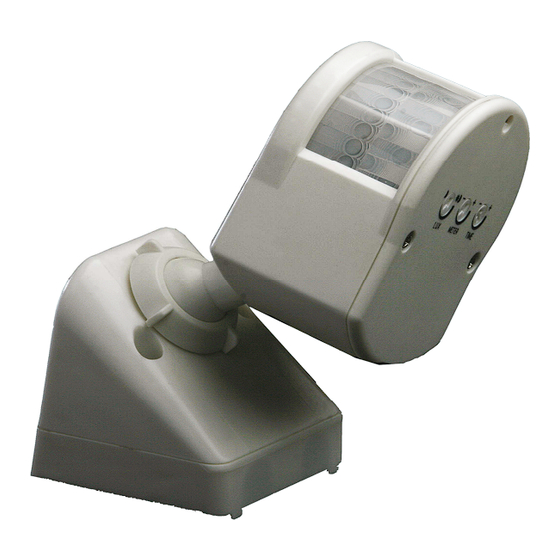

Detector de movimiento KNX en superficie para montaje en pared o techo.
2m
Incorpora como función principal la de Detector de Movimiento.
Adicionalmente, sepueden habilitar las funciones de:
- Interruptor Crepuscular
- Control Constante de la Iluminación
2 0
2
4 4
6m
6m
0 3 6 10m - Monitor de Señal
- Sensor de Luminosidad
Fig. 1
- Sensor de Temperatura
Estas funciones adicionales son independientes, y pueden, o no, estar
habilitadas.
Montaje en pared o techo, con una cobertura de 180º y un máximo de 10m de
longitud a una altura recomendada de 2 metros.
Posibilidad de ajustar tanto el tiempo de retardo, como el ajuste de Lux,
mediante el ETS, a través de los potenciómetros disponibles en el propio
aparato o pormedio de un mando a distancia IR.
Fig. 2
MONTAJE
A. Elección del lugar:
Dado que el detector responde a cambios de temperatura, por favor evite las
siguientes condiciones:
· Evite dirigir el detector hacia áreas u objetos cuyas superficies son altamente
· Evite montar el detector cerca de fuentes de calor, como convectores,
· No dirigir el detector hacia luces.
· Evitar dirigir el detector hacia objetos que se muevan con el viento, como
Tenga en cuenta la dirección del movimiento a la hora de instalar el detector.
El aparato es más sensible al movimiento que cruza los haces que al
movimiento directo hacia el mismo (figura 2).
En el caso de que el movimiento sea directo hacia el detector, se reducirá
el área de cobertura del aparato.
B. Montaje:
Sujete firmemente el pie a la superficie de montaje escogida (pared o techo).
Sírvase de los tornillos para atornillar el pie de sujección (figura 3).
Fig. 3
E
DETECTOR DE MOVIMIENTO CON REGULACIÓN CONSTANTE DE LUZ
Tensión Alimentación 21 ~ 32Vcc (a través del Bus)
Consumo < 10mA
Conexión al Bus KNX Mediante terminal de conexión
Programación a través de ETS3 ó ETS4
Cobertura máxima 180º - 10m a 2m de altura
Sensor Luminosidad 5 Lux ~ 1.000 Lux
Tiempo de retardo 0,1seg ~ 85min
Modos funcionamiento Detector movimiento, Interruptor
crepuscular, Sensor Luminosidad,
Control constante iluminación y/o
Sensor temperatura
Montaje En superficie: pared o techo
Temperatura ambiente -10ºC ~ +45ºC
Grado protección IP20 (EN60529)
De acuerdo a la Norma EN50090-2-2, EN50428 y EN50491
Certificación EIB/KNX
reflectantes o están sujetas a cambios rápidos de temperaturas.
acondicionadores, secadores o luces.
cortinas o pequeños árboles o arbustos.
GB
MOTION DETECTOR WITH CONSTANT LIGHT CONTROL

TECHNICAL DATA

Power supply 21 ~ 32V (via Bus)
DC
Consumption < 10mA
Bus connection By the supplied KNX terminal
Commissioning by ETS3 or ETS4
Coverage (max.) 180º - 10m at 2m high
Brightness sensor 5 Lux ~ 1.000 Lux
Time delay 0,1sec ~ 85min
Working modes Motion detector, Twilight switch,
Brightness sensor, Constant light
control and/or Temperature
sensor

Mounting

Wall or surface ceiling mounting
Ambient temperature -10ºC ~ +45ºC
Protection degree IP20 (EN60529)
According to the Standard EN50090-2-2, EN50428 & EN50491
Certification EIB/KNX

DESCRIPTION

Wall or surface ceiling mounting KNX motion detector. It incorporates as main
function the motion detection.
In addition it is possible toenable these functions:
- Twilight switch
- Constant light control
- Signal monitoring
- Brightness sensor
- Temperature sensor
These additional functions are independent and can or not be enabled.
Wall or surface ceiling mounting, with coverage of 180º and a maximum of 10m
inleght at 2m high.
Possibility of adjusting the delay time and Lux setting by ETS or via control knobs
MOUNTING
A. Installation place:
Since the detector responds to temperature change, please avoid the following
conditions:
· Avoid pointing the detector toward the objects whose surfaces are highly
reflective, such as mirrors, polished floors,...
· Avoid mounting the detector near heat sources, such as heating vents, air
conditioners, lights,...
·Avoid aiming the sensor towards any type of light.
· Avoid aiming the detector toward the objects which may be swayed in the wind,
such as curtains, tall plants,....
Pay attention to the walking direction at mount proceeding.
The device is more sensitive to movement across the pattern than to movement
directly towards detector (fig. 2).
In the event that the motion is directly towards the detector, the coverage
area will be reduced.
B. Mounting:
Firmly hold the base to the chosen mounting surface (wall or ceiling).
Use screwsto fix the clamping base.
