DINUY DM K5X 001 Manual

DETECTOR DE MOVIMIENTO INALÁMBRICO ALIMENTADO A PILAS
ESPECIFICACIONES TÉCNICAS
Alimentación
Vida estimada pila
DM K5X 001
Medio KNX
Radio-Frecuencia
Potencia de Emisión
Alcance
Ángulo de detección
Cobertura
Tiempo de retardo
Luminosidad
Montaje
Dimensiones
Temperatura funcionamiento
63,5mm
Grado protección
45mm
80mm
DESCRIPCIÓN

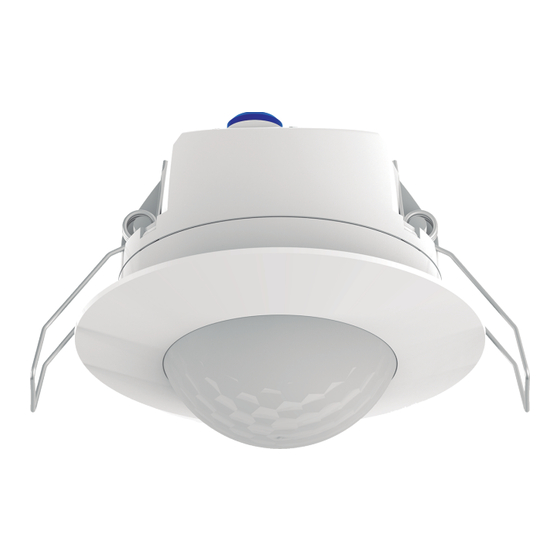

Detector de movimiento inalámbrico, con tecnología de detección por Infrarrojos,
para montaje empotrado en falso techo, alimentado a batería.
Dispone de un sensor PIR de gran sensibilidad, lo cual, unido al diseño de la lente,
permite detectar el más mínimo movimiento dentro de su área de cobertura.
Incorpora sensor de luminosidad, lo cual permite limitar su funcionalidad a luz
natural existente en cada momento a través de un potenciómetro.
Dispone de un segundo potenciómetro que permite ajustar el tiempo de retardo
desde la última detección.
Fig. 1 Solución perfecta para instalaciones convencionales de Bus, donde no se quiere, o
no se puede, ampliar el cableado.
La comunicación con el Bus debe ser realizada mediante el uso de un acoplador
de medios KNX/KNX RF S-Mode.
65mm
CARACTERÍSTICAS
El detector de movimiento incluye una serie de parámetros y funcionalidades que
deben ser parametrizados a través del ETS:
· Ajuste del tiempo de retardo y luminosidad mediante potenciómetro o ETS.
· Telegrama de envío tras la detección y al finalizar la misma.
· Función Monitorización de Movimiento.
· Función Interruptor Crepuscular.
· Función Sensor de Temperatura.
· Función Sensor de Luminosidad.
Fig. 2
Incorpora un pulsador de Programación (A) para realizar su programación.
También dispone de un potenciómetro (B) sin ninguna funcionalidad asignada.
La programación y puesta en marcha debe ser realizada mediante el ETS5.
DIMENSIONES
A
Ver figura Fig (1).
C MONTAJE
Elección del lugar:
Dado que el detector responde a cambios de temperatura, por favor evite las
siguientes condiciones:
· Evite dirigir el detector hacia áreas u objetos cuyas superficies son altamente
reflectantes o están sujetas a cambios rápidos de temperaturas.
B
· Evite montar el detector cerca de fuentes de calor, como convectores,
acondicionadores, secadores o luces.
· No dirigir el detector hacia luces.
· Evitar dirigir el detector hacia objetos que se muevan con el viento, como
Fig. 3
cortinas o pequeños árboles o arbustos. Tenga en cuenta la dirección del
movimiento a la hora deinstalar el detector.
E
BATTERY-OPERATED WIRELESS MOVEMENT DETECTOR

TECHNICAL DATA

1 Batería LS14250 3,6V Power supply
X años Battery useful life
KNX RF 1.R KNX Medium
868,3MHz Radio-Frequency
< 10dB Transmission power
Campo abierto: 100m // Interior: ~30m Range
360º Detection angle
Máx.: Ø7m a 2,5m de altura Coverage
Potenciómetro: 15seg ~ 10min Time delay
ETS: 1seg ~ 65535seg
Potenciómetro: 4Lux ~ 1000Lux Luminosity
ETS: 5Lux ~ 500Lux
Empotrado en techo

Mounting

80 x 63,5mm

Dimensions

-5ºC ~ +45ºC Working temperature
IP20 (EN60529) Protection degree

DESCRIPTION

Battery-operated wireless infrared movement detector for flush-ceiling mounting.
It has a PIR sensor of high sensitivity, which, together with the design of the lens,
allows detecting the smallest movement within its coverage area.
It incorporates a brightness sensor, which allows limiting its functionality to natural
light existing at any time.
It has a second potentiometer that allows to adjust the lag time from the last
detection.
Perfect solution for using in conventionel installations without placing KNX bus
cables.
Communication with the KNX Bus must be carried out using a KNX / KNX RF
S-Mode media coupler.

CHARACTERISTICS

The movement detector includes several parameters and functionalities that must
be parameterized through the ETS:
· Adjustment of the time delay and brightness by potentiometers or ETS.
· Sending telegram after the detection and at the end.
· Movement Monitoring function.
· Twilight Switch funcion.
· Temperature Sensor function.
· Brightness Sensor function.
It has a programming button (A) to carry out its programming.
It also has a potentiometer (B) without any assigned functionality.
Programming and commissioning by ETS5 or later.
DIMENSIONS
See Fig (1).
MOUNTING
Selection of location:
Given that the sensor responds to movement and to heat, avoid the following
situations:
· Pointing the detector towards objects with reflective surfaces such as
mirrors.
· Positioning the sensor near heat sources such as ventilation systems, air
conditioning devices or lamps.
· Pointing te detector towards objects which could be moved by draughts,
such as curtains, plants...
GB
1 Battery LS14250 3,6V
X years
KNX RF 1.R
868,3MHz
< 10dB
In free field: 100m // Indoors: ~30m
360º
Max.: Ø7m at 2,5m high
Potentiometer: 15sec ~ 10min
ETS: 1sec ~ 65535sec
Potentiometer: 4Lux ~ 1000Lux
ETS: 5Lux ~ 500Lux
Flush ceiling
80 x 63,5mm
-5ºC ~ +45ºC
IP20 (EN60529)
