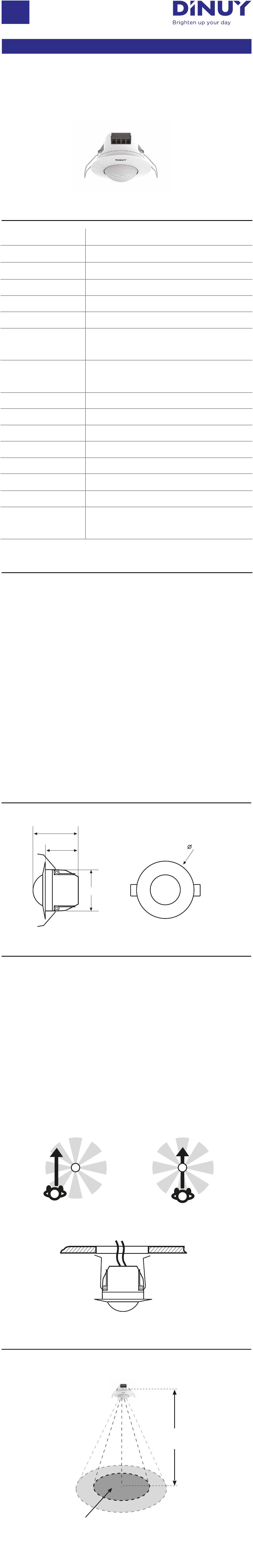

INSTRUCCIONES DE USO
Ref. DM TEC 008

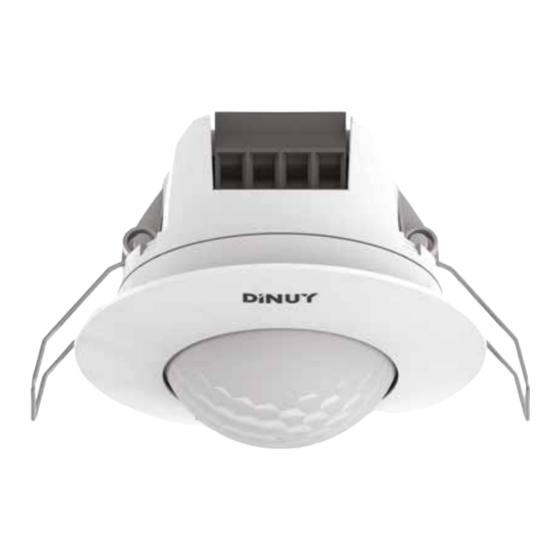

DETECTOR DE MOVIMIENTO DE TECHO 360º
PARA INSTALACIÓN EMPOTRADA , 1 CANAL / 10A
ESPECIFICACIONES TÉCNICAS
Alimentación
Consumo propio
Carga
LED
Incandescencia
Halógenas 230V
Halógenas transfo.
Electrónico
Halógenas transfo.
Ferromagnético
Fluorescencia
Ángulo de detección
Campo de detección
Ajustes
Nivel de luminosidad
Temporización
Protección ambiental
Temperatura
de funcionamiento
CARACTERÍSTICAS
● Detector de movimiento, de interior, para montaje empotrado en
techo.
● Campo de detección circular, 360º.
● Un canal de conmutación, no libre de potencial.
● Relé de gran potencia, que permite controlar, prácticamente,
cualquier tipo de carga.
● Medición constante de la luz, lo que permite limitar su
funcionamiento a la luz natural existente en cada momento.
● Sensor PIR de gran sensibilidad, el cual detecta pequeños
movimientos.
● Posibilidad de conectar varios detectores en paralelo para ampliar la
zona a cubrir en una sola línea de iluminación.
● Incorpora LED indicador para una correcta instalación.
DIMENSIONES
63,5mm
MONTAJE
● A. Elección del lugar:
Dado que el detector responde a cambios de temperatura, por
favor evite las siguientes condiciones:
- Evite dirigir el detector hacia áreas u objetos cuyas superficies
son altamente reflectantes o están sujetas a cambios rápidos
de temperaturas.
- Evite montar el detector cerca de fuentes de calor, como
convectores, acondicionadores, secadores o luces.
- No dirigir el detector hacia luces.
- Evitar dirigir el detector hacia objetos que se muevan con el
viento, como cortinas o pequeños árboles o arbustos.
Tenga en cuenta la dirección del movimiento a la hora de instalar
el detector.
Movimiento por laterales:
Mayor sensibilidad
● B. Montaje:
COBERTURA
● Se recomienda el montaje del detector a una altura de 2.5m,
consiguiendo de esta forma un área de detección de 7m de
diámetro.
Área máxima sensibilidad
45mm
63,5mm
230VCA ±10% ~50/60Hz
<1W
16A cos φ = 1
200W
2.000W
2.000W
2.000W
1.600W
600W (100µF)
Circular, 360º
Ø7m a 2,5m de altura y 18ºC
Por Potenciómetros
3Lux .. 1000Lux
6 segundos .. 12 minutos
IP40, Clase II
–10ºC .. +45ºC
Movimiento hacia el centro:
Menor sensibilidad
Ø
3m
Ø
7m
80mm
2,5m
