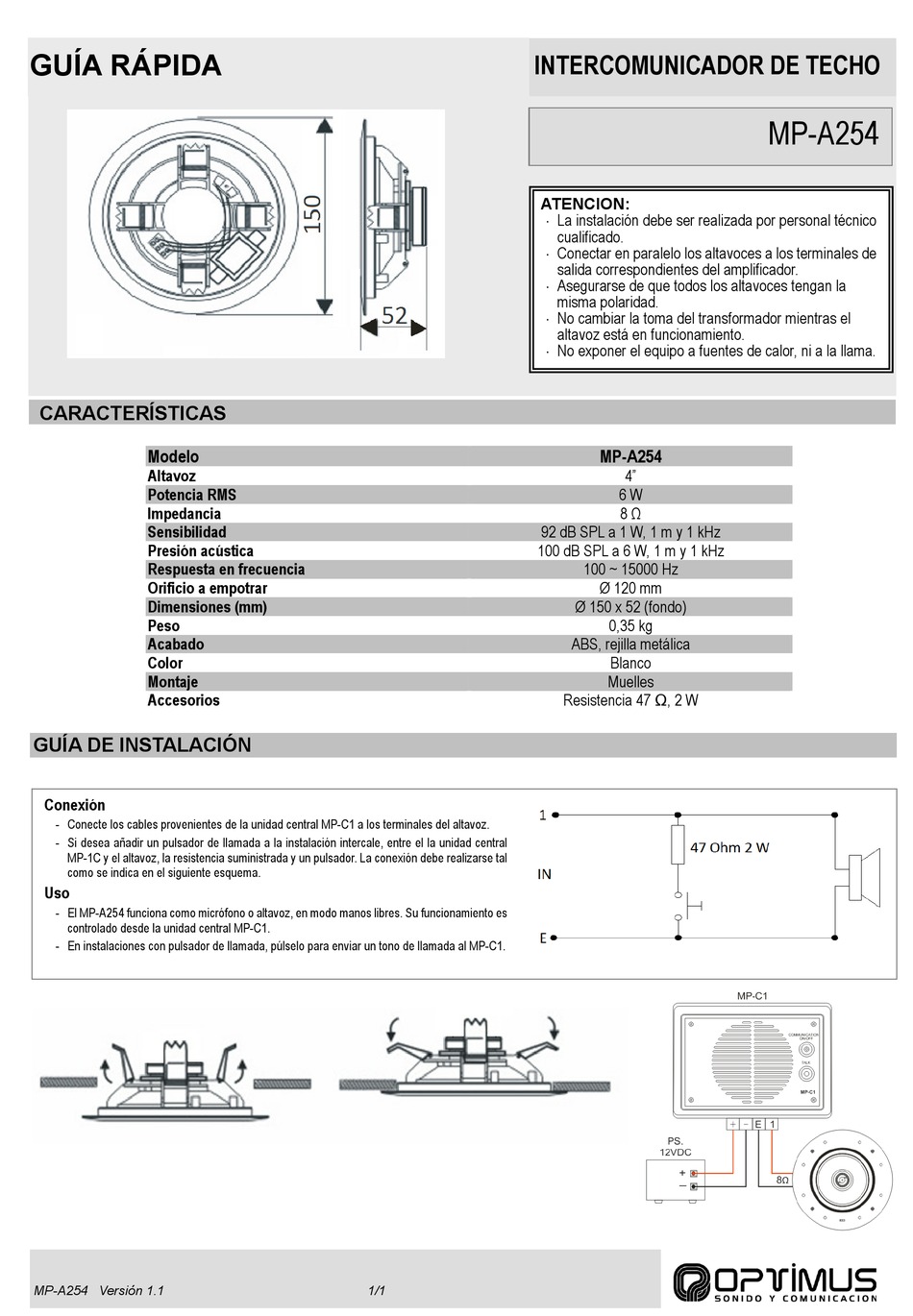

Optimus MP-A254 Quick Manual

GUÍA RÁPIDA
CARACTERÍSTICAS
Modelo
Altavoz
Potencia RMS
Impedancia
Sensibilidad
Presión acústica
Respuesta en frecuencia
Orificio a empotrar
Dimensiones (mm)
Peso
Acabado
Color
Montaje
Accesorios
GUÍA DE INSTALACIÓN
Conexión
- Conecte los cables provenientes de la unidad central MP-C1 a los terminales del altavoz.
- Si desea añadir un pulsador de llamada a la instalación intercale, entre el la unidad central
MP-1C y el altavoz, la resistencia suministrada y un pulsador. La conexión debe realizarse tal
como se indica en el siguiente esquema.
Uso
- El MP-A254 funciona como micrófono o altavoz, en modo manos libres. Su funcionamiento es
controlado desde la unidad central MP-C1.
- En instalaciones con pulsador de llamada, púlselo para enviar un tono de llamada al MP-C1.
MP-A254 Versión 1.1
INTERCOMUNICADOR DE TECHO
100 dB SPL a 6 W, 1 m y 1 kHz
1/1
ATENCIÓN:
 La instalación debe ser realizada por personal técnico
cualificado.
 Conectar en paralelo los altavoces a los terminales de
salida correspondientes del amplificador.
 Asegurarse de que todos los altavoces tengan la
misma polaridad.
 No cambiar la toma del transformador mientras el
altavoz está en funcionamiento.
 No exponer el equipo a fuentes de calor, ni a la llama.
MP-A254
4"
6 W
8 Ω
92 dB SPL a 1 W, 1 m y 1 kHz
100 ~ 15000 Hz
Ø 120 mm
Ø 150 x 52 (fondo)
0,35 kg
ABS, rejilla metálica
Blanco
Muelles
Resistencia 47 Ω, 2 W
MP-A254
