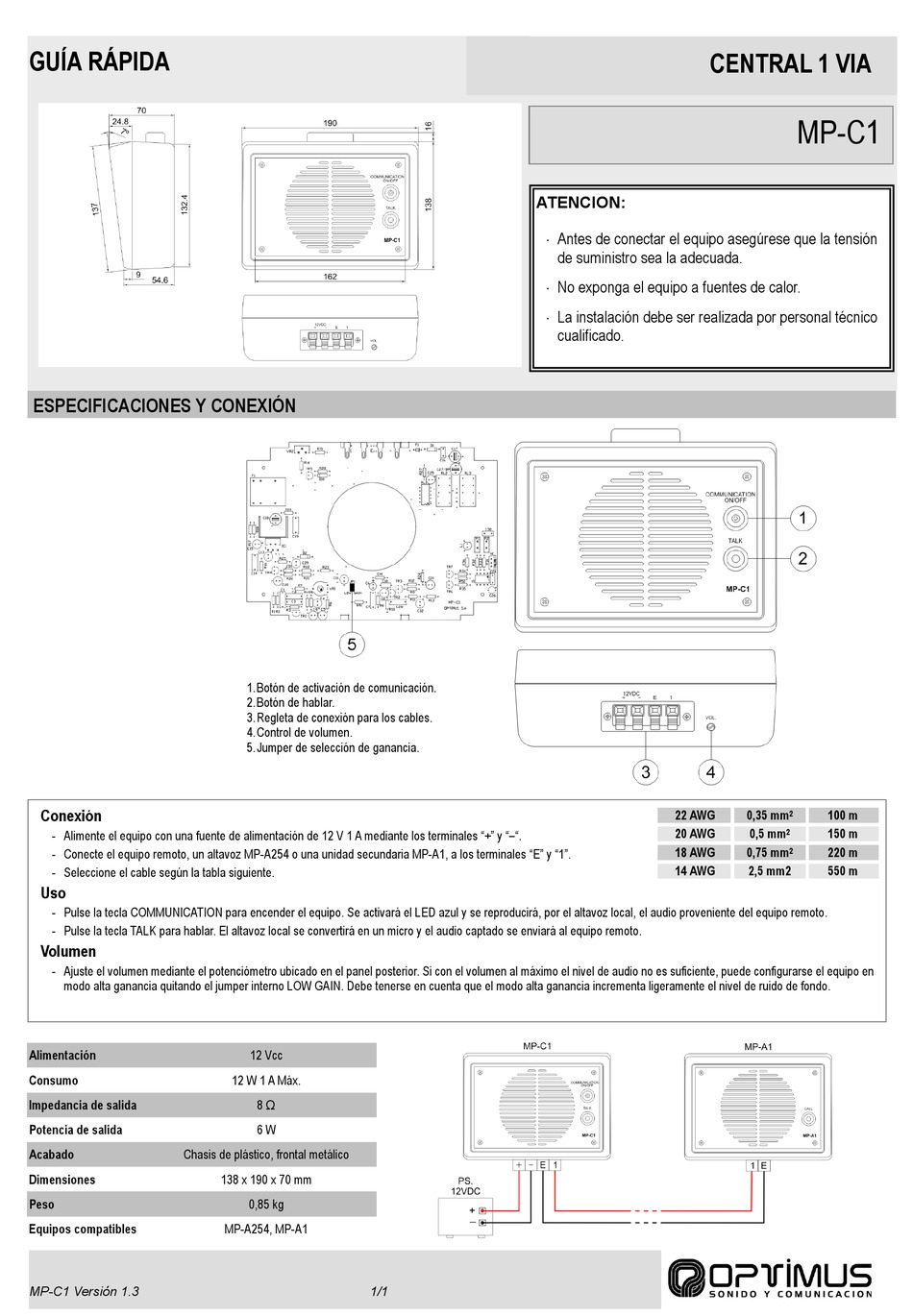

Optimus MP-C1 Quick Manual

GUÍA RÁPIDA
ESPECIFICACIONES Y CONEXIÓN
Conexión
- Alimente el equipo con una fuente de alimentación de 12 V 1 A mediante los terminales "+" y "–".
- Conecte el equipo remoto, un altavoz MP-A254 o una unidad secundaria MP-A1, a los terminales "E" y "1".
- Seleccione el cable según la tabla siguiente.
Uso
- Pulse la tecla COMMUNICATION para encender el equipo. Se activará el LED azul y se reproducirá, por el altavoz local, el audio proveniente del equipo remoto.
- Pulse la tecla TALK para hablar. El altavoz local se convertirá en un micro y el audio captado se enviará al equipo remoto.
Volumen
- Ajuste el volumen mediante el potenciómetro ubicado en el panel posterior. Si con el volumen al máximo el nivel de audio no es suficiente, puede configurarse el equipo en
modo alta ganancia quitando el jumper interno LOW GAIN. Debe tenerse en cuenta que el modo alta ganancia incrementa ligeramente el nivel de ruido de fondo.
Alimentación
Consumo
Impedancia de salida
Potencia de salida
Acabado Chasis de plástico, frontal metálico
Dimensiones
Peso
Equipos compatibles
MP-C1 Versión 1.3
1. Botón de activación de comunicación.
2. Botón de hablar.
3. Regleta de conexión para los cables.
4. Control de volumen.
5. Jumper de selección de ganancia.
12 Vcc
12 W 1 A Máx.
8 Ω
6 W
138 x 190 x 70 mm
0,85 kg
MP-A254, MP-A1
1/1
ATENCIÓN:
 Antes de conectar el equipo asegúrese que la tensión
de suministro sea la adecuada.
 No exponga el equipo a fuentes de calor.
 La instalación debe ser realizada por personal técnico
cualificado.
22 AWG
20 AWG
18 AWG
14 AWG
CENTRAL 1 VIA
MP-C1
0,35 mm 100 m
2
0,5 mm 150 m
2
0,75 mm 220 m
2
2,5 mm2 550 m
