Percer deux trous d'environ 6,5 mm de diamètre sur les marquages du châssis du convoyeur.
¾
Visser la plaque de base sur le convoyeur à l'aide de vis M6.
¾
S'assurer que la plaque de base n'a subi aucune torsion.
¾
Disposer les câbles plats pour l'alimentation électrique (voir „Raccordement de l'alimentation électrique" à la
¾
page 94).

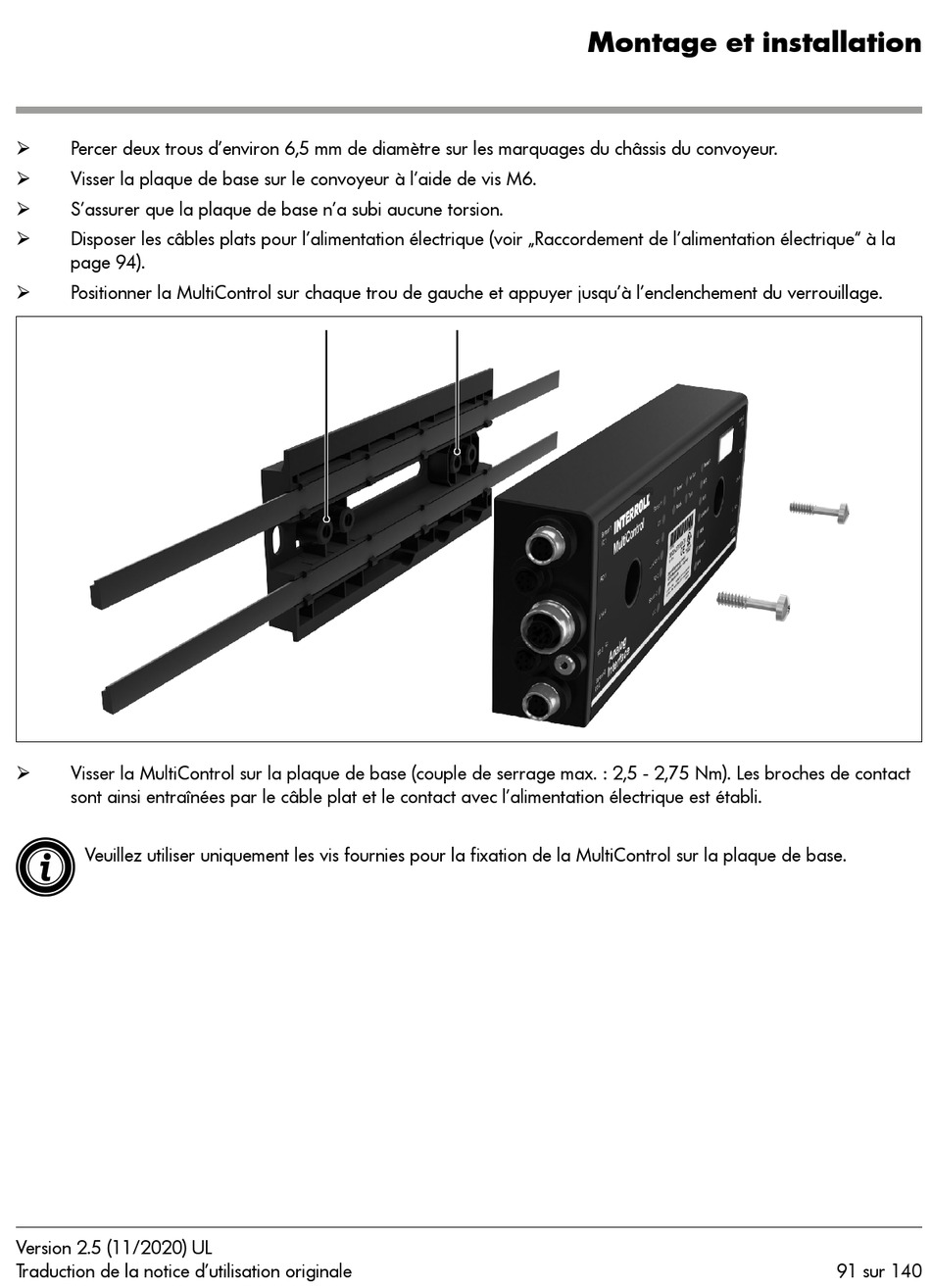

Positionner la MultiControl sur chaque trou de gauche et appuyer jusqu'à l'enclenchement du verrouillage.
¾
Visser la MultiControl sur la plaque de base (couple de serrage max. : 2,5 - 2,75 Nm). Les broches de contact
¾
sont ainsi entraînées par le câble plat et le contact avec l'alimentation électrique est établi.
Veuillez utiliser uniquement les vis fournies pour la fixation de la MultiControl sur la plaque de base.
