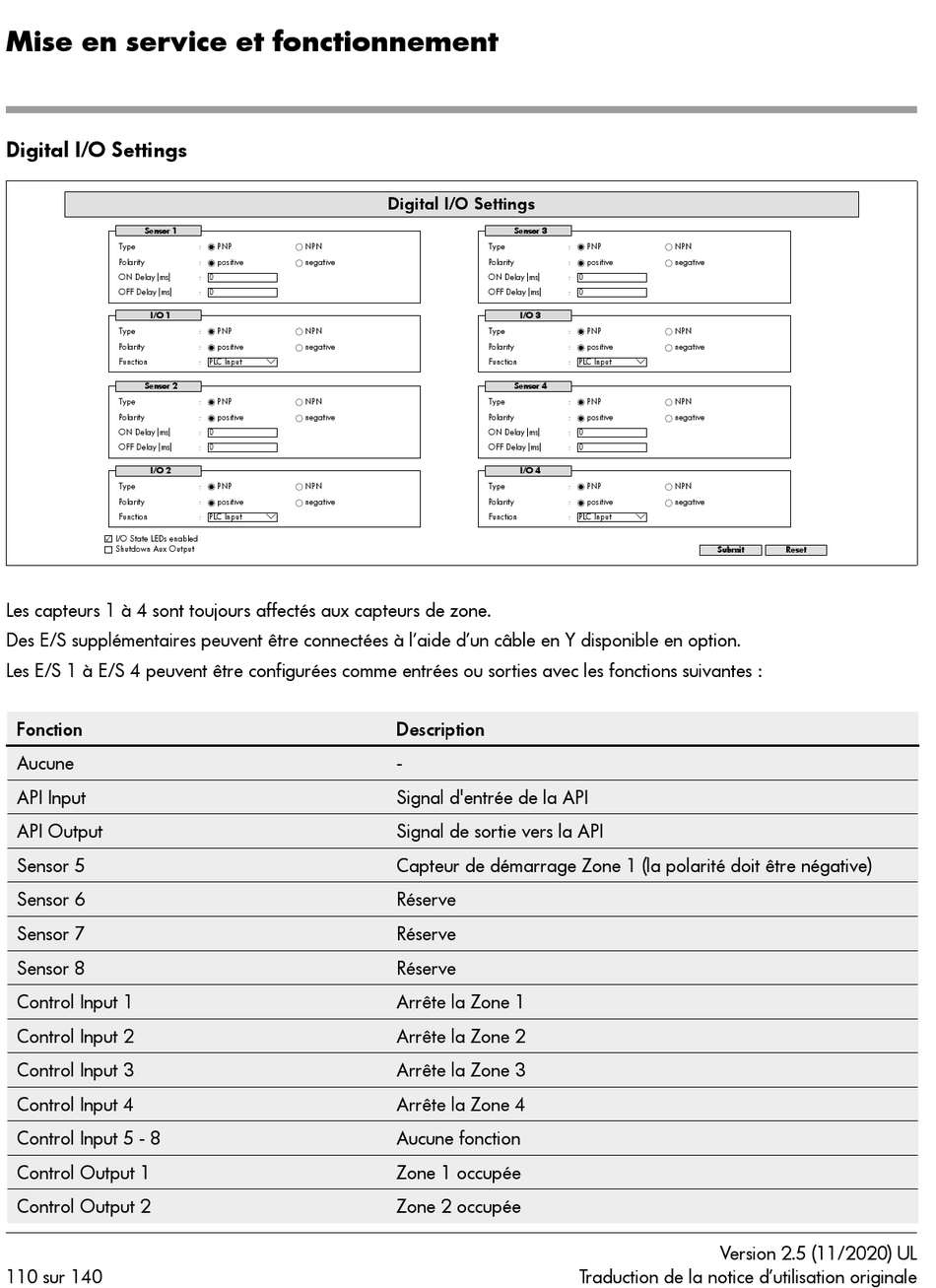

Digital I/O Settings

Sensor 1
Type
Polarity
ON Delay [ms]
OFF Delay [ms]
I/O 1
Type
Polarity
Function
Sensor 2
Type
Polarity
ON Delay [ms]
OFF Delay [ms]
I/O 2
Type
Polarity
Function
I/O State LEDs enabled

Shutdown Aux Output
Les capteurs 1 à 4 sont toujours affectés aux capteurs de zone.
Des E/S supplémentaires peuvent être connectées à l'aide d'un câble en Y disponible en option.
Les E/S 1 à E/S 4 peuvent être configurées comme entrées ou sorties avec les fonctions suivantes :
Fonction
Aucune
API Input
API Output
Sensor 5
Sensor 6
Sensor 7
Sensor 8
Control Input 1
Control Input 2
Control Input 3
Control Input 4
Control Input 5 - 8
Control Output 1
Control Output 2
110 sur 140
: PNP NPN
: positive negative
: 0
: 0
: PNP NPN
: positive negative
: PLC Input
: PNP NPN
: positive negative
:
0
: 0
: PNP NPN
: positive negative
: PLC Input
Digital I/O Settings
Sensor 3
Type
Polarity
ON Delay [ms]
OFF Delay [ms]
I/O 3
Type
Polarity
Function
Sensor 4
Type
Polarity
ON Delay [ms]
OFF Delay [ms]
I/O 4
Type
Polarity
Function
Description
-
Signal d'entrée de la API
Signal de sortie vers la API
Capteur de démarrage Zone 1 (la polarité doit être négative)
Réserve
Réserve
Réserve
Arrête la Zone 1
Arrête la Zone 2
Arrête la Zone 3
Arrête la Zone 4
Aucune fonction
Zone 1 occupée
Zone 2 occupée
: PNP NPN
: positive negative
: 0
: 0
: PNP NPN
: positive negative
: PLC Input
: PNP NPN
: positive negative
:
0
: 0
: PNP NPN
: positive negative
: PLC Input
