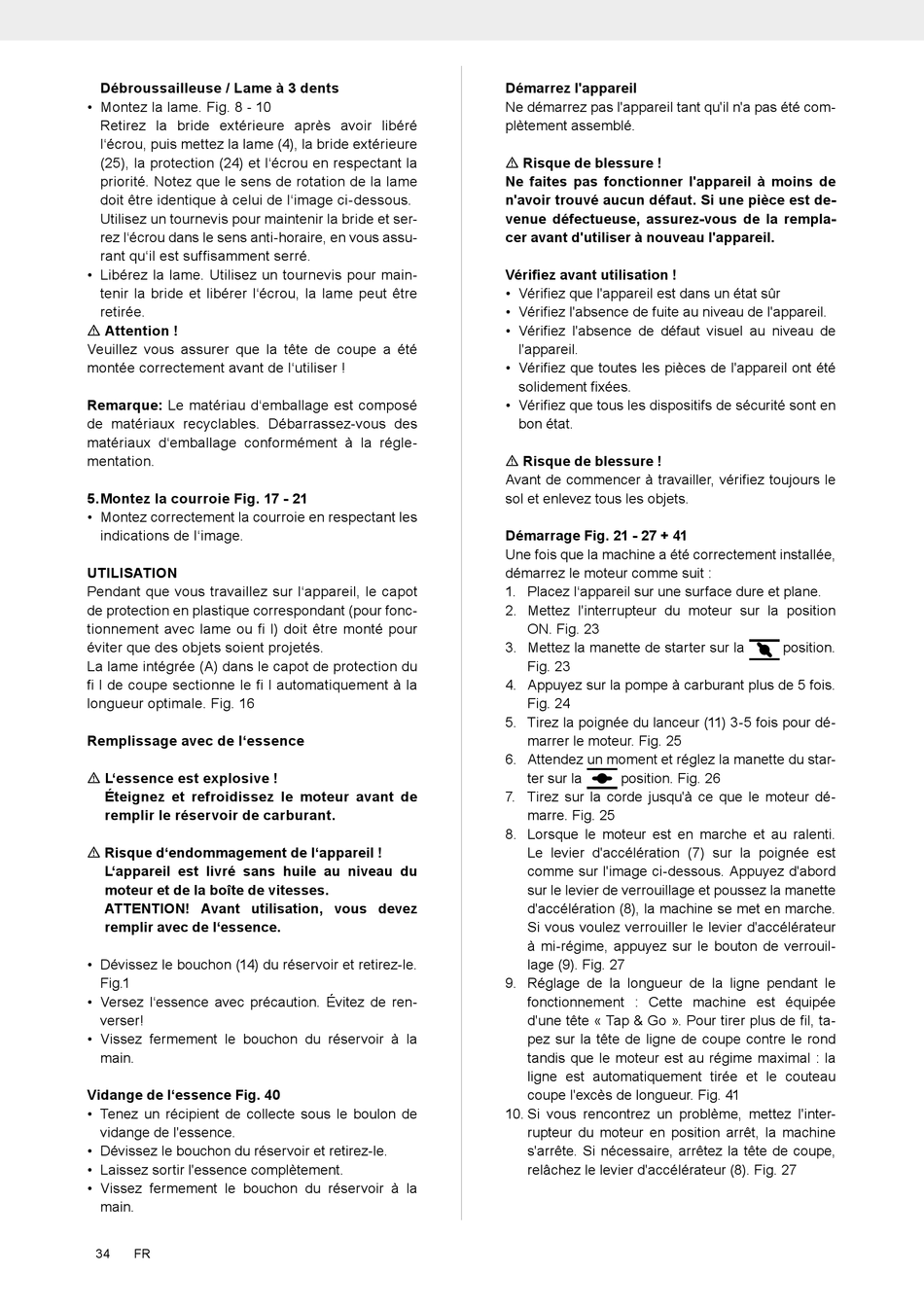

Scheppach BCH3200PB4 Original Instruction Manual page 34

Débroussailleuse / Lame à 3 dents
• Montez la lame. Fig. 8 - 10
Retirez la bride extérieure après avoir libéré
l'écrou, puis mettez la lame (4), la bride extérieure
(25), la protection (24) et l'écrou en respectant la
priorité. Notez que le sens de rotation de la lame
doit être identique à celui de l'image ci-dessous.
Utilisez un tournevis pour maintenir la bride et ser-
rez l'écrou dans le sens anti-horaire, en vous assu-
rant qu'il est suffisamment serré.
• Libérez la lame. Utilisez un tournevis pour main-
tenir la bride et libérer l'écrou, la lame peut être
retirée.
m Attention !
Veuillez vous assurer que la tête de coupe a été
montée correctement avant de l'utiliser !
Remarque: Le matériau d'emballage est composé
de matériaux recyclables. Débarrassez-vous des
matériaux d'emballage conformément à la régle-
mentation.
5. Montez la courroie Fig. 17 - 21
• Montez correctement la courroie en respectant les
indications de l'image.
UTILISATION
Pendant que vous travaillez sur l'appareil, le capot
de protection en plastique correspondant (pour fonc-
tionnement avec lame ou fi l) doit être monté pour
éviter que des objets soient projetés.
La lame intégrée (A) dans le capot de protection du
fi l de coupe sectionne le fi l automatiquement à la
longueur optimale. Fig. 16
Remplissage avec de l'essence
m L'essence est explosive !
Éteignez et refroidissez le moteur avant de
remplir le réservoir de carburant.
m Risque d'endommagement de l'appareil !
L'appareil est livré sans huile au niveau du
moteur et de la boîte de vitesses.
ATTENTION! Avant utilisation, vous devez
remplir avec de l'essence.
• Dévissez le bouchon (14) du réservoir et retirez-le.
Fig.1
• Versez l'essence avec précaution. Évitez de ren-
verser!
• Vissez fermement le bouchon du réservoir à la
main.
Vidange de l'essence Fig. 40
• Tenez un récipient de collecte sous le boulon de
vidange de l'essence.
• Dévissez le bouchon du réservoir et retirez-le.
• Laissez sortir l'essence complètement.
• Vissez fermement le bouchon du réservoir à la
main.
34 FR
Démarrez l'appareil
Ne démarrez pas l'appareil tant qu'il n'a pas été com-
plètement assemblé.
m Risque de blessure !
Ne faites pas fonctionner l'appareil à moins de
n'avoir trouvé aucun défaut. Si une pièce est de-
venue défectueuse, assurez-vous de la rempla-
cer avant d'utiliser à nouveau l'appareil.
Vérifiez avant utilisation !
• Vérifiez que l'appareil est dans un état sûr
• Vérifiez l'absence de fuite au niveau de l'appareil.
• Vérifiez l'absence de défaut visuel au niveau de
l'appareil.
• Vérifiez que toutes les pièces de l'appareil ont été
solidement fixées.
• Vérifiez que tous les dispositifs de sécurité sont en
bon état.
m Risque de blessure !
Avant de commencer à travailler, vérifiez toujours le
sol et enlevez tous les objets.
Démarrage Fig. 21 - 27 + 41
Une fois que la machine a été correctement installée,
démarrez le moteur comme suit :
1. Placez l'appareil sur une surface dure et plane.
2. Mettez l'interrupteur du moteur sur la position
ON. Fig. 23
3. Mettez la manette de starter sur la
Fig. 23
4. Appuyez sur la pompe à carburant plus de 5 fois.
Fig. 24
5. Tirez la poignée du lanceur (11) 3-5 fois pour dé-
marrer le moteur. Fig. 25
6. Attendez un moment et réglez la manette du star-
ter sur la position. Fig. 26
7. Tirez sur la corde jusqu'à ce que le moteur dé-
marre. Fig. 25
8. Lorsque le moteur est en marche et au ralenti.
Le levier d'accélération (7) sur la poignée est
comme sur l'image ci-dessous. Appuyez d'abord
sur le levier de verrouillage et poussez la manette
d'accélération (8), la machine se met en marche.
Si vous voulez verrouiller le levier d'accélérateur
à mi-régime, appuyez sur le bouton de verrouil-
lage (9). Fig. 27
9. Réglage de la longueur de la ligne pendant le
fonctionnement : Cette machine est équipée
d'une tête « Tap & Go ». Pour tirer plus de fil, ta-
pez sur la tête de ligne de coupe contre le rond
tandis que le moteur est au régime maximal : la
ligne est automatiquement tirée et le couteau
coupe l'excès de longueur. Fig. 41
10. Si vous rencontrez un problème, mettez l'inter-
rupteur du moteur en position arrêt, la machine
s'arrête. Si nécessaire, arrêtez la tête de coupe,
relâchez le levier d'accélérateur (8). Fig. 27
position.
