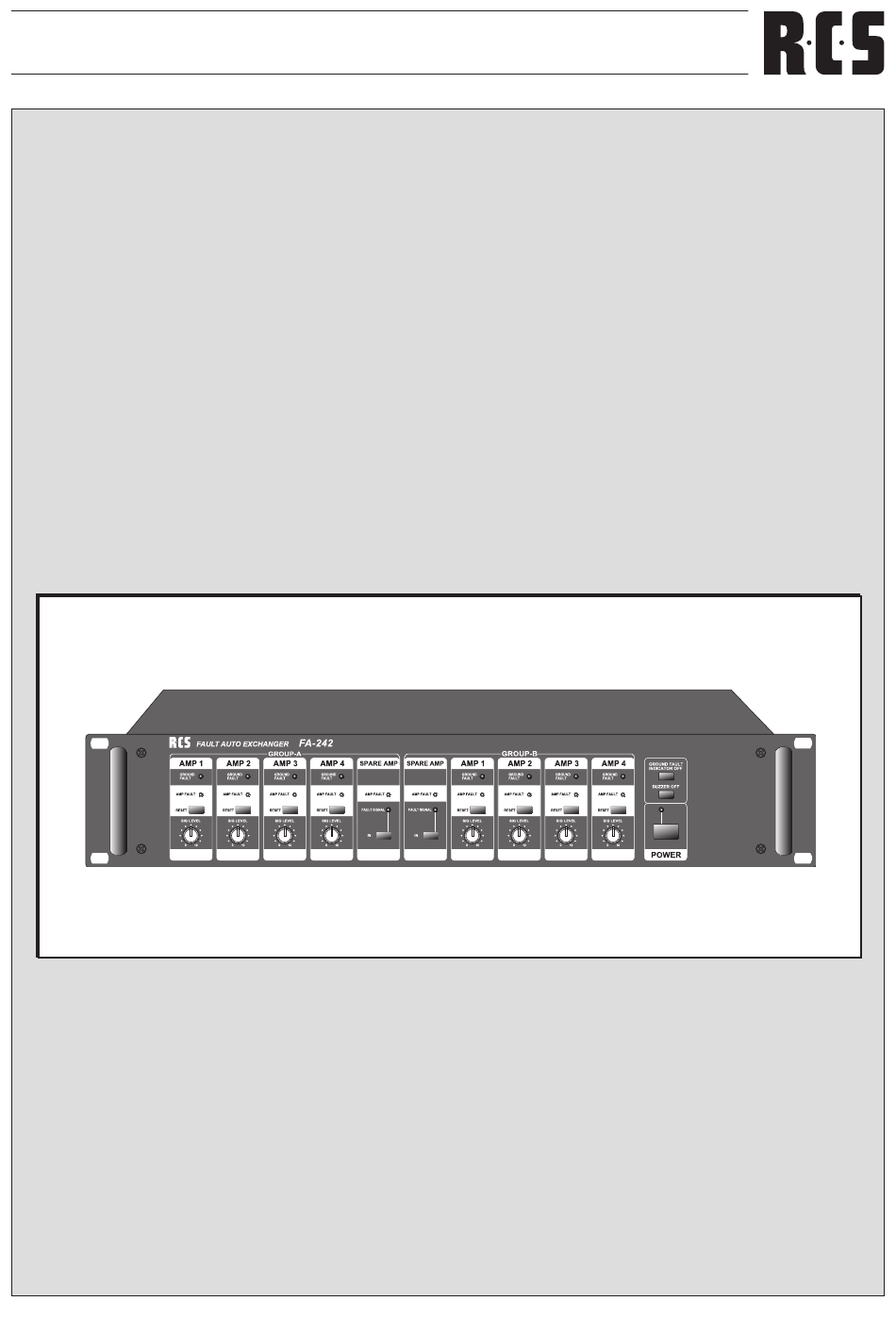

- Page 1 FA-242...
-
Page 2: Safety Instructions

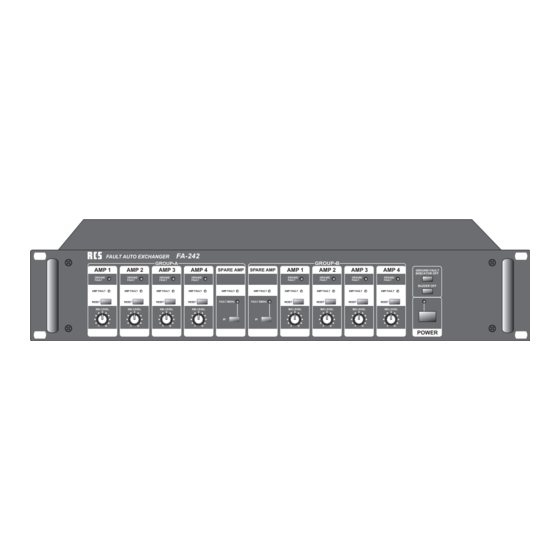

FA-242 SAFETY INSTRUCTIONS SICHERHEITSHINWEISE Read all safety instruction before operating. Vor Inbetriebnahme des Geräts bitten wir Sie die Sicherheits- hinweise aufmerksam zu lesen. 1. Install equipment as follow condition: - Install at flat place, not bending curved. 1. Installation nach folgenden Richtlinien: Do not install near the water and moisture. - Page 3 FA-242 FRONT PANEL CONTROLS VORDERSEITE 1. EIN-/AUSSCHALTER 1. POWER SWITCH Nach Einschalten leuchtet die "Power LED". Push the power switch "on", then power LED indicator is turn on. 2. SIGNALTON EIN-/AUSSCHALTER Es ertönt bei Ausfall eines Verstärkers oder bei Erdschluß 2. BUZZER OFF SWITCH automatisch ein akustisches Signal, sollte dies nicht er- Buzzer makes sound automatically when amplifier is out of wünscht sein, kann mit diesem Schalter der Signalton order or speaker line is grounded, if you do not want buzzer ausgeschaltet werden.
- Page 4 FA-242 REAR PANEL CONTROLS RÜCKSEITE 1. SIGNAL INPUT TERMINAL 1. SYMMETRISCHER AUDIO EINGANG This is for input terminal of mixer or pre amplifier be sure Hier wird das Audio Signal angeschlossen, z. B. Mixer, not to change "+,-" polarity. Vorverstärker, CD-Wechsler o.ä.. 2. INPUT TERMINAL 2. ANSCHLUSS FÜR EINGANG VERSTÄRKER Input terminal for connection of signal input of amplifier. Be Symmetrischer Anschluß zur Verbindung mit dem Audio sure not to change "+,-" polarity.
-
Page 5: System Connections
FA-242 SYSTEM CONNECTIONS EINSATZBEISPIELE 4 Main Amplifiers + 1 Spare Amplifier 4 Verstärker + 1 Havarieverstärker How to use one group Verdrahtungsbeispiel... - Page 6 FA-242 SYSTEM CONNECTIONS EINSATZBEISPIEL 8 Main Amplifiers + 1 Spare Amplifier 8 Verstärker + 1 Havarieverstärker...
- Page 7 FA-242 SYSTEM CONNECTIONS EINSATZBEISPIEL 16 Main Amplifiers + 1 Spare Amplifier 16 Verstärker + 1 Havarieverstärker...
-
Page 8: Specifications
FA-242 SPECIFICATIONS TECHNISCHE DATEN TECHNICAL - Signal input/output 1 : 1 (Level variable) - Signal dynamic range +18dB - Frequency response LESS THAN -0.5dB(20Hz~20KHz) - Signal to noise ratio(1KHz) MORE THAN 86dB (No test signal) LESS THAN 0.005% (No test signal) - Cross-Talk MORE THAN 80dB - Power Consumption GENERAL - Power 120V/220V/230V/240VAC 50~60Hz(option) 24VDC - Dimensions 483(W)x88(H)x200(D) mm 19(W)x3.5(H)x7.9(D) inch - Weight (kg/lbs) 4.2 / 9.3 NOTE - Specifications and design subject to change without notice for improvements. -
Page 9: Block Diagram
FA-242 BLOCK DIAGRAM... - Page 10 FA-242 NOTE:...
- Page 11 FA-242 NOTE:...
- Page 12 FA-242 Electromagnetic compatibility and low-voltage guidelines: RCS leaves all devices and products, which are subject to the CE guidelines by certified test laboratories test. By the fact it is guaranteed that you may sell our devices in Germany and in the European Union domestic market without additional checks. Elektromagnetische Verträglichkeit und Niederspannungsrichtlinien: RCS läßt alle Geräte und Produkte, die den CE-Richtlinien unterliegen durch zertifizierte Prüflabors testen. Dadurch ist sichergestellt, dass Sie unsere Geräte in Deutschland und im EU-Binnenmarkt ohne zusätzliche Prüfungen verkaufen dürfen. Lieferung durch: RCS27.04.2009...
