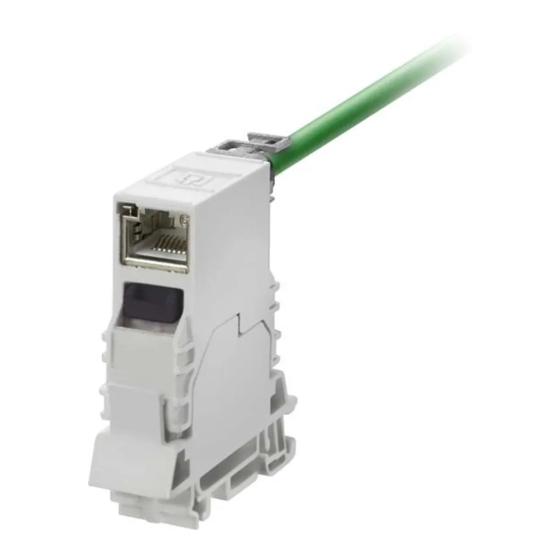

Weidmüller STEADYTEC IE-TO-RJ45-FJ-A Mounting Information

IE-TO-RJ45-FJ-A 8946930000/IE-TO-RJ45-FJ-B 8946940000/IE-TO-RJ45-FJ-P 8946950000 / IE-TO-RJ45-C 8946920000/
IE-TO-USB 8946960000 / IE-TO-USB-AB 1438180000 / IE-TO-SCD-MM 8946970000 / IE-TO-SCD-SM 8946980000
IE-TO-SCRJ-MM 8946990000 / IE-TO-SCRJ-SM 8947000000/IE-TO-LCD-MM 8947010000/ IE-TO-LCD-SM 8947020000

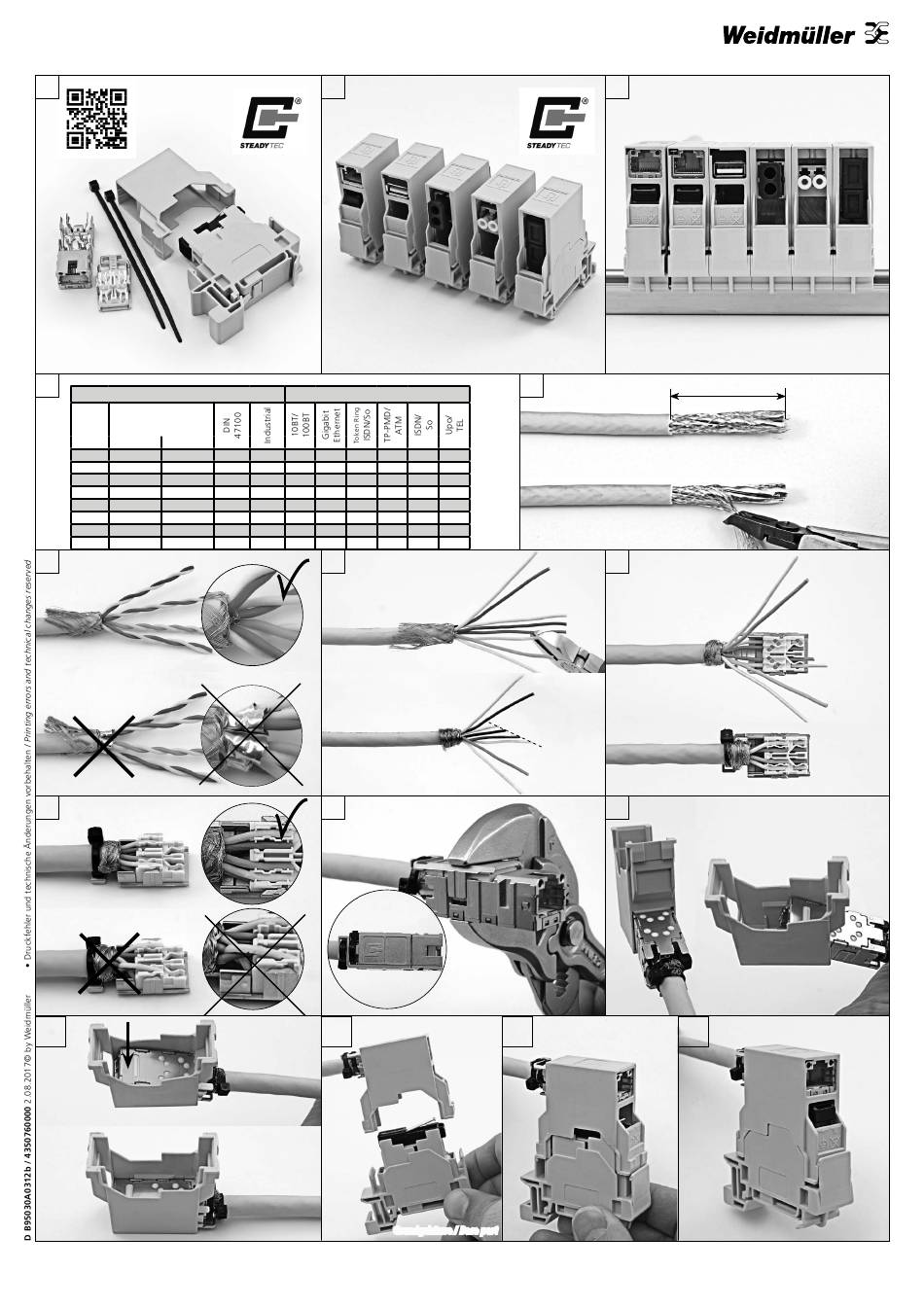

Montagehinweis/Mounting informations/Références de montage/Indicaciones de montaje/Informazioni per il montaggio
1
4
Anschluss / Connection
Farbcode / Colour code
RJ45
PIN T568
A B
Nr./No.
1 WH-GN WH-OG
2 GN OG
3 WH-OG WH-GN
4 BU BU
5 WH-BU WH-BU
6 OG GN
7 WH-BN WH-BN
8 BN BN
6
9
12
Modul einrasten / snap module into final position
Weidmüller Interface
GmbH & Co. KG
Postfach 3030
32720 Detmold / Germany
2
Anwendung / Application
WH YE • • •
BN OG • • •
GN WH • • •
YE - • •
GY - • •
PK BU • • •
BU - • •
•
RD - •
7
10
Modulteile zusammendrücken bis
die Adernvorsortierung einrastet
press module housing
parts together until snap-in
Gehäusedeckel / Cover part
13a
Grundgehäuse / Base part
Tel.: +49 (0)5231/14-0
Fax: +49 (0)5231/14-2083
e-mail: info@weidmueller.com
www.weidmueller.com
5
2a
1a •
1b •
2b
5
4
7
8
2
1
6
3
Zangenschlüssel
Plier Wrench 1 3/8"
Gehäuseteile miteinander
13b
verrasten / press housing parts
together until snap-in
3
Tragschiene TH35 nach DIN 60715

Mounting rail TH35 according to DIN 60715

min. 40 mm
min. 1,6 in.
Geflechtschirm auf ca. 20 mm kürzen
cut off braided shield to approx. 0.8 in.
8
11
Modul schräg in den Gehäusedeckel bis Anschlag einschieben
slip module angular until block
13c
Montageanleitung siehe
Mounting instructions see
Instructions de montage
Instrucciones de montaje
Istruzioni per il montaggio www.weidmueller.com
Abisolierlänge

Stripping length
