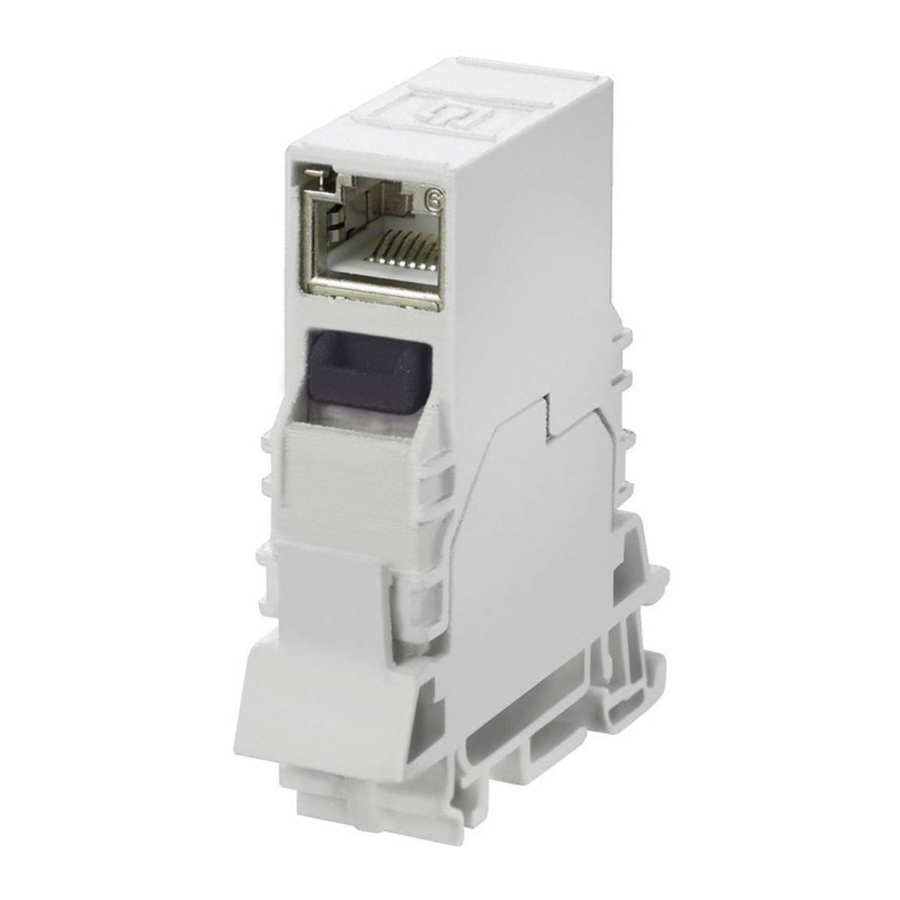

Weidmüller IE-TO-RJ45-FJ-A 8946930000 Mounting Informations

IE-TO-RJ45-FJ-A 8946930000/IE-TO-RJ45-FJ-B 8946940000/IE-TO-RJ45-FJ-P 8946950000 / IE-TO-RJ45-C 8946920000/
IE-TO-USB 8946960000 / IE-TO-SCD-MM 8946970000/IE-TO-SCD-SM 8946980000/IE-TO-SCRJ-MM 8946990000/
IE-TO-SCRJ-SM 8947000000/IE-TO-LCD-MM 8947010000/ IE-TO-LCD-SM 8947020000

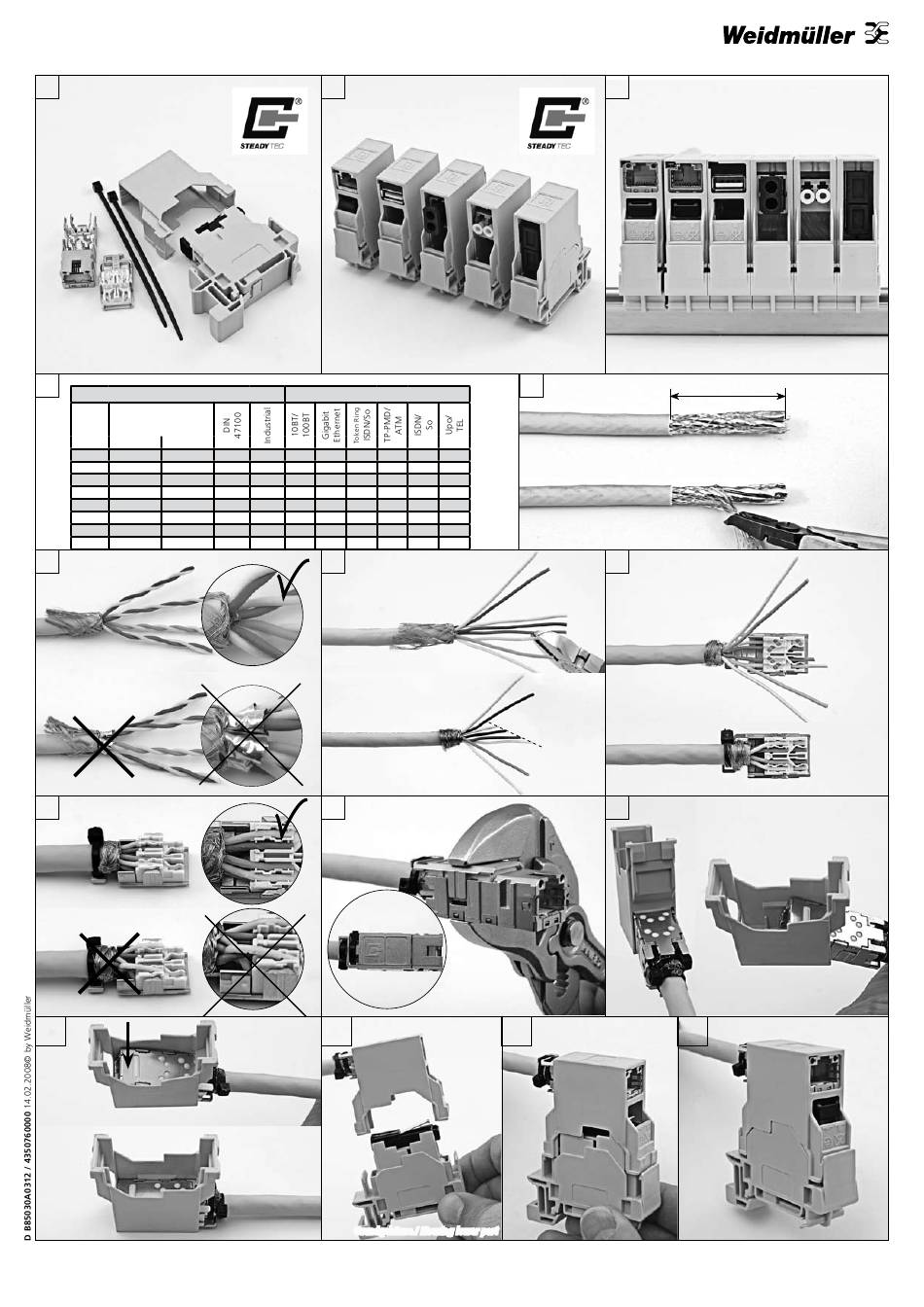

Montagehinweis/Mounting informations/Références de montage/Indicaciones de montaje/Informazioni per il montaggio
1
4
Anschluss / Connection
Farbcode / Colour code
RJ45
PIN T568
A B
Nr./No.
1 WH-GN WH-OG
2 GN OG
3 WH-OG WH-GN
4 BU BU
5 WH-BU WH-BU
6 OG GN
7 WH-BN WH-BN
8 BN BN
6
9
12
Modul einrasten / snap module into place the
Weidmüller Interface
GmbH & Co. KG
Postfach 3030
32720 Detmold / Germany
2
Anwendung / Application
WH YE • • •
BN OG • • •
GN WH • • •
YE - • •
GY - • •
PK BU • • •
BU - • •
•
RD - •
7
10
Modulteile zusammendrücken bis
die Adernvorsortierung einrastet
press module housing
parts together until snap-in
13a Gehäusedeckel / Housing upper part
Grundgehäuse / Housing lower part
Tel.: +49 (0)5231/14-0
Fax: +49 (0)5231/14-2083
e-mail: info@weidmueller.com
http://www.weidmueller.com
5
2a
1a •
1b •
2b
5
4
7
8
2
1
6
3
Zangenschlüssel
Plier Wrench 1 3/8"
N00000A0013
13b Gehäuseteile miteinander
verrasten / press housing parts
together until snap-in
3
Tragschiene TH35 nach DIN 60715
Mounting rail TH35 according to DI 60715
min. 40 mm
min. 1,6 in.
Geflechtschirm auf ca. 20 mm kürzen
cut off braided shield to approx. 20 mm
8
11
Modul schräg in den Gehäusedeckel bis Anschlag einschieben
slip module at an angle into the housing upper part untill stop
13c
Montageanleitung siehe
Mounting instructions see
Instructions de montage
Instrucciones de montaje
Istruzioni per il montaggio www.weidmueller.com
Abisolierlänge

Stripping length
